개요

앞서 구축한 Ceph 클러스터를 OpenStack과 연동하여 블록 스토리 (Cinder), 이미지 저장소(Glance), 인스턴스 디스크(Nova)에서 Ceph를 백엔드로 사용할 수 있도록 구성한다.

Ceph 설정

Pool 생성

# Ceph 노드(ceph1)에서 실행

# Glance 이미지 저장용
sudo ceph osd pool create images 32
sudo rbd pool init images

# Cinder 볼륨용
sudo ceph osd pool create volumes 32
sudo rbd pool init volumes

# Cinder 백업용 (enable_cinder_backup 안 쓰면 생략 가능)
sudo ceph osd pool create backups 32
sudo rbd pool init backups

# Nova ephemeral disk용 (root disk를 ceph에 둘 때)
sudo ceph osd pool create vms 32
sudo rbd pool init vms

Pool은 Ceph에서 데이터를 저장하는 논리적 공간이다. (OpenStack에서는 서비스별로 Pool을 나눠 사용한다)
OpenStack 각 서비스에서 사용할 스토리지 풀을 생성한다.

Nova Emphemeral Disk는 뭐지?

OpenStack에서 VM의 루트 디스크를 생성하는 법은 2가지이다.

Nova에서 직접 VM 전용 루트 디스크 생성 (Emphemeral Disk) (인스턴스 생성 시 '새 볼륨 생성'을 끄면 됨)
Cinder에서 볼륨을 만들고 해당 볼륨을 VM의 루트 디스크로 연결

이론적으로는 보통 Stateless한 것들(Stateless한 웹서버, k8s 워커노드, Test용 VM) 등을 Emphemeral Disk로 만드는 것이 좋다고 알려져있다.
하지만, 보통 현업에서는 대부분 그냥 Cinder에서 볼륨 만들고 루트 디스크로 연결하는 방법만 사용하는 곳이 많다. (실제 성능 테스트 해보면 비슷해서)

Replica 설정

# OSD 2개라서 replica 수 조정 (안 하면 PG가 undersized 상태로 멈춤)
for pool in images volumes backups vms; do
  sudo ceph osd pool set $pool size 2
  sudo ceph osd pool set $pool min_size 1
done

OSD 수가 적은 환경에서는 replica 수를 조정하지 않으면 PG가 undersized 상태로 유지된다.
현재 노드가 2개라서 위 설정을 해서 replica 수를 조정한다.
노드가 3개 이상이라면 위 작업을 안해도 된다.

Client 생성

# Glance용 client
sudo ceph auth get-or-create client.glance \
  mon 'profile rbd' \
  osd 'profile rbd pool=images' \
  mgr 'profile rbd pool=images'

# Cinder + Nova 공용 client
# (Nova가 Cinder 볼륨을 attach 하려면 volumes pool 권한이 같이 필요해서 합쳐서 줌)
sudo ceph auth get-or-create client.cinder \
  mon 'profile rbd' \
  osd 'profile rbd pool=volumes, profile rbd pool=vms, profile rbd pool=images, profile rbd-read-only pool=images' \
  mgr 'profile rbd pool=volumes, profile rbd pool=vms'

# Cinder backup용 (선택)
sudo ceph auth get-or-create client.cinder-backup \
  mon 'profile rbd' \
  osd 'profile rbd pool=backups' \
  mgr 'profile rbd pool=backups'

Client는 Ceph에 접근하기 위한 계정이다.
OpenStack의 각 서비스(Glance, Cinder 등)는 이 Client를 통해 Ceph에 접근한다.
OpenStack 서비스별 접근 권한을 가진 Ceph client를 생성한다.

Keyring

sudo ceph auth get client.glance
sudo ceph auth get client.cinder
sudo ceph auth get client.cinder-backup

Keyring은 Client의 인증 정보(키)가 담긴 파일이다.
OpenStack 서비스가 Ceph에 접근할 때 이 keyring을 사용해 인증한다.
생성된 keyring을 확인한다.

OpenStack Controller 설정

Ceph 설정 파일 복사

# Controller 노드(openstack-cont)에서 실행
sudo mkdir -p /etc/kolla/config/glance
sudo mkdir -p /etc/kolla/config/cinder/cinder-volume
sudo mkdir -p /etc/kolla/config/cinder/cinder-backup
sudo mkdir -p /etc/kolla/config/nova

디렉토리 생성

# Controller에서 Ceph1으로부터 가져오기
scp root@192.168.20.3:/etc/ceph/ceph.conf /tmp/ceph.conf

# 내용 확인 - mon_host에 192.168.20.x가 있어야 함
cat /tmp/ceph.conf

ceph.conf와 keyring을 Controller 노드로 전달한다.
- ceph.conf → Ceph 클러스터 위치 정보 (MON 주소 등)
- keyring → 인증 정보

서비스별 keyring 배치

# Controller에서

# === Glance ===
sudo cp /tmp/ceph.conf /etc/kolla/config/glance/ceph.conf

ssh root@192.168.20.3 "ceph auth get client.glance" | \
  sudo tee /etc/kolla/config/glance/ceph.client.glance.keyring

# === Cinder volume ===
sudo cp /tmp/ceph.conf /etc/kolla/config/cinder/ceph.conf

ssh root@192.168.20.3 "ceph auth get client.cinder" | \
  sudo tee /etc/kolla/config/cinder/cinder-volume/ceph.client.cinder.keyring

# === Cinder backup ===
ssh root@192.168.20.3 "ceph auth get client.cinder" | \
  sudo tee /etc/kolla/config/cinder/cinder-backup/ceph.client.cinder.keyring

ssh root@192.168.20.3 "ceph auth get client.cinder-backup" | \
  sudo tee /etc/kolla/config/cinder/cinder-backup/ceph.client.cinder-backup.keyring

# === Nova (cinder 키만 있으면 됨, nova 자체 키는 안 만듦) ===
sudo cp /tmp/ceph.conf /etc/kolla/config/nova/ceph.conf

ssh root@192.168.20.3 "ceph auth get client.cinder" | \
  sudo tee /etc/kolla/config/nova/ceph.client.cinder.keyring

각 서비스(glance, cinder, nova)에 맞는 위치에 keyring을 배치한다.
즉, 위의 설정 파일 복사와 keyring 배치는 OpenStack 컨테이너가 Ceph에 접속하기 위해 필요한 접속 정보 + 인증 정보를 전달하는 과정이다.

# Controller에서

# Glance
sudo sed -i 's/^[ \t]\+//' /etc/kolla/config/glance/ceph.conf

# Cinder (volume, backup 둘 다)
sudo sed -i 's/^[ \t]\+//' /etc/kolla/config/cinder/ceph.conf
# cinder-volume, cinder-backup 디렉토리에 ceph.conf가 있다면 거기도

# Nova
sudo sed -i 's/^[ \t]\+//' /etc/kolla/config/nova/ceph.conf

tab 공백 문제로 인한 오류를 방지한다.

globals.yml

sudo nano /etc/kolla/globals.yml

# =============================================
# 서비스 활성화 (cinder를 yes로)
# =============================================
enable_cinder: "yes"
enable_cinder_backup: "yes"          # 백업 안 쓸 거면 "no"
enable_cinder_backend_lvm: "no"      # LVM 백엔드 비활성화 (중요)

# =============================================
# Ceph 외부 클러스터 연동
# =============================================
# Glance
glance_backend_ceph: "yes"
glance_backend_file: "no"

# Cinder
cinder_backend_ceph: "yes"

# Nova ephemeral disk를 Ceph에 (선택이지만 강력 추천)
nova_backend_ceph: "yes"

# Ceph 사용자 이름
ceph_glance_user: "glance"
ceph_cinder_user: "cinder"
ceph_cinder_backup_user: "cinder-backup"
ceph_nova_user: "cinder"             # nova도 cinder 사용자 사용

# Pool 이름 (위에서 만든 것과 일치해야 함)
ceph_glance_pool_name: "images"
ceph_cinder_pool_name: "volumes"
ceph_cinder_backup_pool_name: "backups"
ceph_nova_pool_name: "vms"

OpenStack 서비스가 로컬 디스크 대신 Ceph를 스토리지 백엔드로 사용하도록 설정한다.
LVM 백엔드는 반드시 비활성화한다.

재배포

임시 네트워크 설정

재배포 시 외부 이미지 다운로드 및 시간 동기화를 위해 임시로 인터넷 연결을 구성한다.

# Proxmox 호스트에서 IP forwarding 활성화 (이미 했다면 skip)
echo 1 > /proc/sys/net/ipv4/ip_forward

# Proxmox 호스트에서 NAT 설정 (외부로 나갈 수 있게)
iptables -t nat -A POSTROUTING -s 192.168.10.0/24 -o vmbr0 -j MASQUERADE

Proxmox 호스트를 통해 외부로 나갈 수 있도록 NAT 구성

# 양쪽 OpenStack 노드에서 default gateway 추가
sudo ip route add default via 192.168.10.254
# 위 IP는 가이드에서 만든 Linux VLAN의 IP

default gateway 추가

ping 8.8.8.8 # 테스트

위 작업하면 라우팅되서 인터넷 연결 가능해짐

# 양쪽 OpenStack 노드에서
# 임시로 직접 DNS 설정
sudo bash -c 'cat > /etc/resolv.conf << EOF
nameserver 8.8.8.8
nameserver 1.1.1.1
EOF'

# DNS 동작 확인
nslookup ntp.ubuntu.com
# 정상이면 IP가 나와야 함

이름 해석이 가능하도록 DNS 설정

재배포 실행 (OpenStack Control Node)

source ~/kolla-venv/bin/activate

# prechecks 한 번 더
kolla-ansible prechecks -i ~/multinode

# reconfigure로 변경된 설정 적용
kolla-ansible reconfigure -i ~/multinode

변경된 설정을 반영하여 재배포 수행

export OS_CLIENT_CONFIG_FILE=/etc/kolla/clouds.yaml
export OS_CLOUD=kolla-admin

# Cinder 서비스 상태
openstack volume service list
# cinder-volume 상태가 up이어야 함, Host 컬럼에 @rbd-1 같은 백엔드 이름이 보이면 성공

# Glance 백엔드 확인
openstack image store list  # rbd가 보여야 함

cinder-volume 상태 확인
rbd 백엔드 확인

네트워크 원복

# 양쪽 노드(Controller, Compute)에서 각각

# 현재 default gateway 확인
ip route | grep default

# 제거 - 이거 근데 horizon 접속 하려면 놔두자
sudo ip route del default via 192.168.10.254

# 확인 - 192.168.10.254 default 라인이 없어야 함
ip route

cf) 위 설정은 Horizon 접근이 필요하다면 삭제하지 않고 유지

# Proxmox 호스트에서

# 현재 NAT 룰 확인
iptables -t nat -L POSTROUTING -n -v | grep MASQUERADE

# 추가했던 룰 그대로 삭제
iptables -t nat -D POSTROUTING -s 192.168.10.0/24 -o vmbr0 -j MASQUERADE

# 확인 - 해당 룰이 없어야 함
iptables -t nat -L POSTROUTING -n -v

테스트를 위해 추가한 라우팅 및 NAT 설정을 정리한다.

하이퍼바이저 설정

virt_type 변경

현재는 Proxmox 위의 VM위에 Openstack이 올라가잇어 기본 설정인 KVM을 사용할 수 없다.

# compute 노드에서
sudo nano /etc/kolla/nova-compute/nova.conf

[libvirt]
virt_type = qemu

sudo docker restart nova_compute

현재 구조는 VM 위에 OpenStack이 올라가 있으므로 kvm 대신 qemu로 변경한다.

동작 검증

이미지 업로드

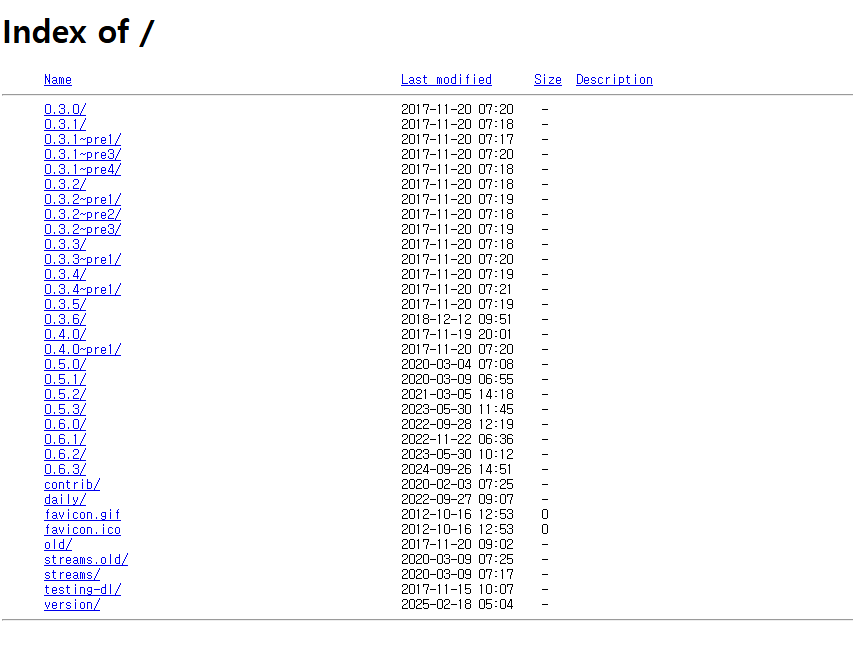

connect1

테스트를 위한 가벼운 OS인 cirros 로 vm을 만들어 테스트를 해보자.
주소: https://download.cirros-cloud.net/
하나를 골라 다운로드한다.

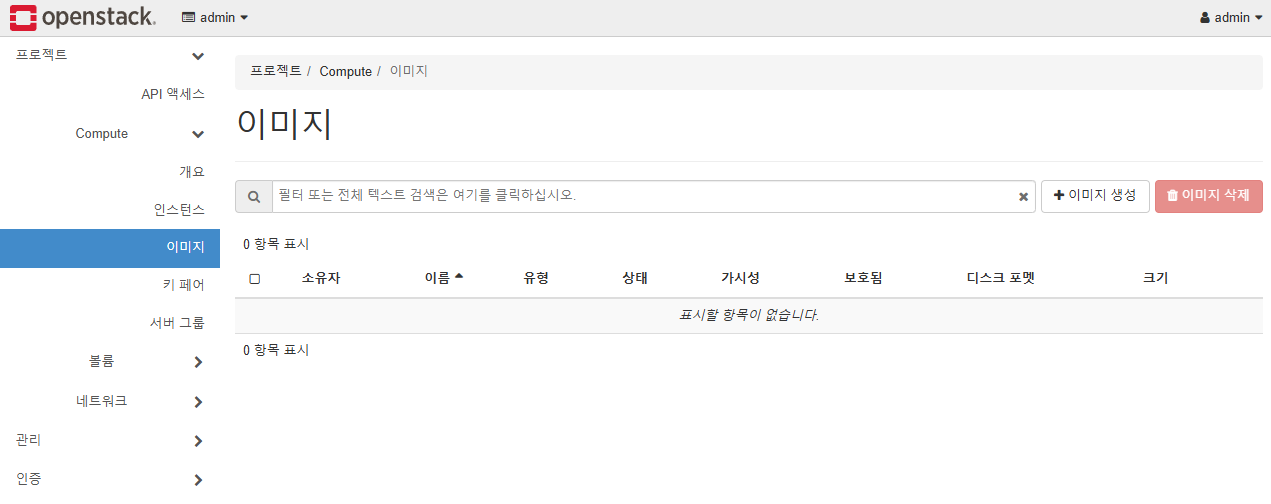

connect2

horizon에서 프로젝트 > Compute > 이미지
이미지 생성 클릭

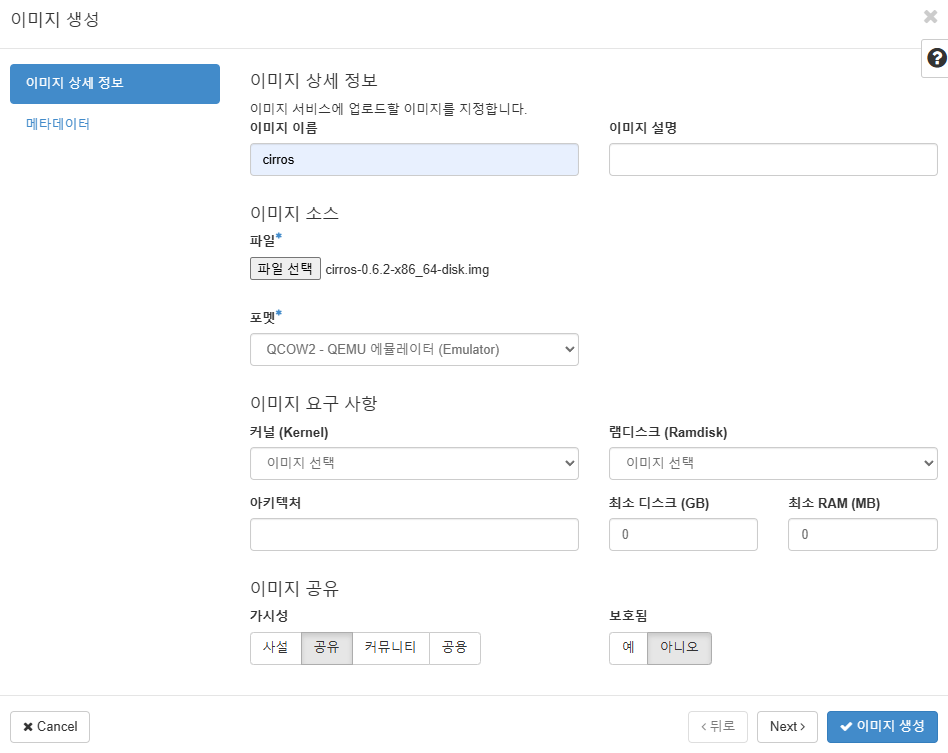

connect3

이미지 이름 지정
아까 다운로드 받은 cirros 이미지 업로드
포멧 - QCOW2
이미지 공유 - 공유(public)

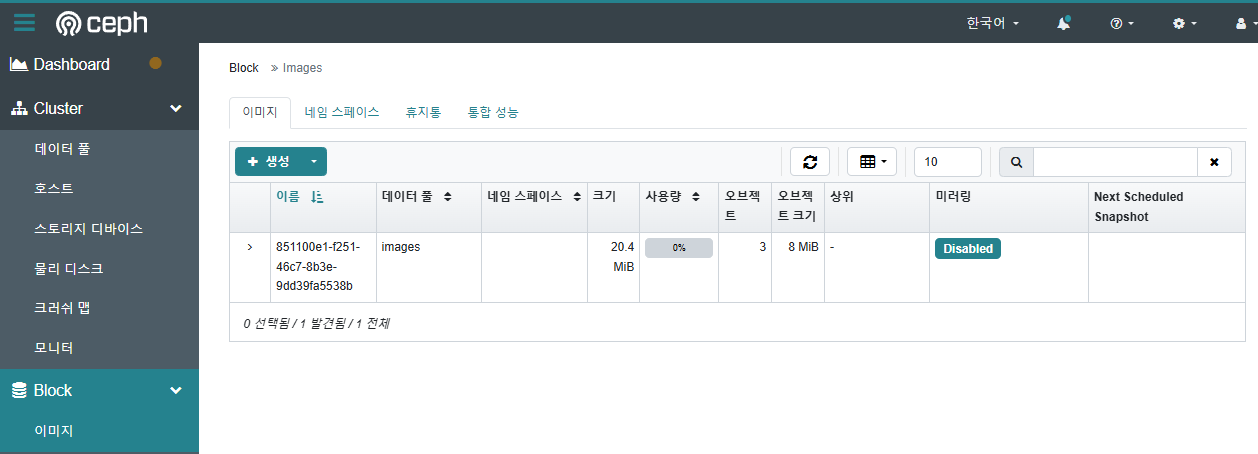

connect4

업로드하고 ceph의 Block > 이미지 들어가보면 images 데이터풀에 업로드 된 것을 볼 수 있다.

Flavor 생성

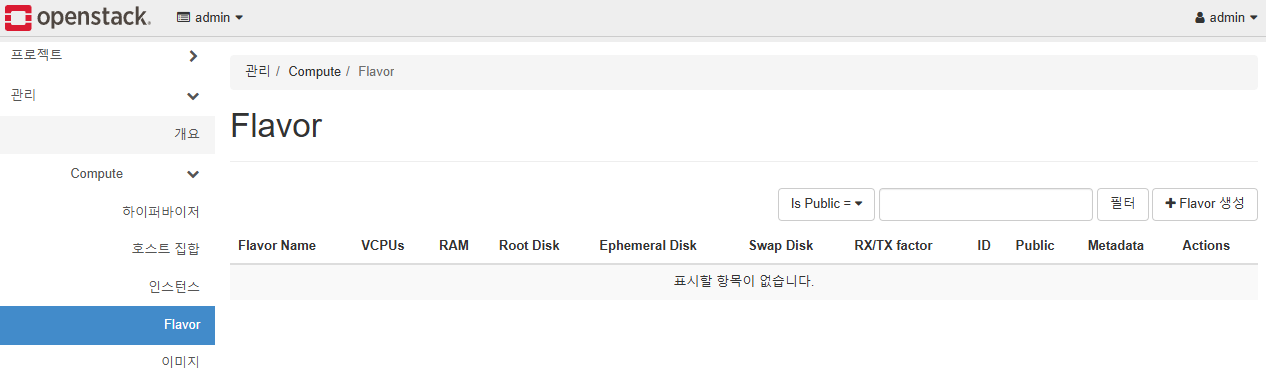

connect5

관리 > Compute > Flavor
Flavor 생성 클릭

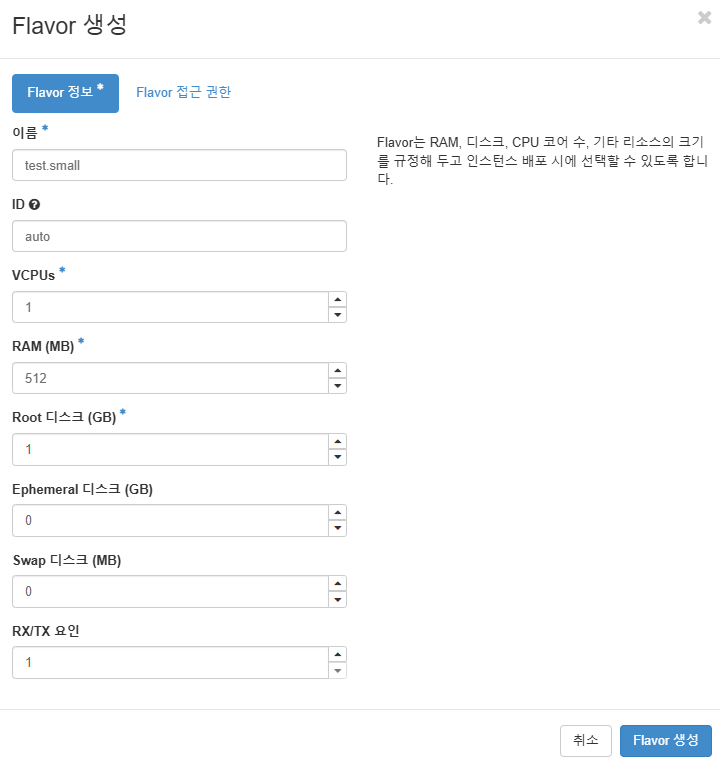

connect6

이름 지정
vCPU 1개
RAM 512MB
Root 디스크 1GB (CirrOS는 워낙 가벼워서 이정도로도 충분)
- 여기서 지정하는 크기는 '이 이미지로 만들기 위한 인스턴스 디스크의 최소 크기'

네트워크 생성

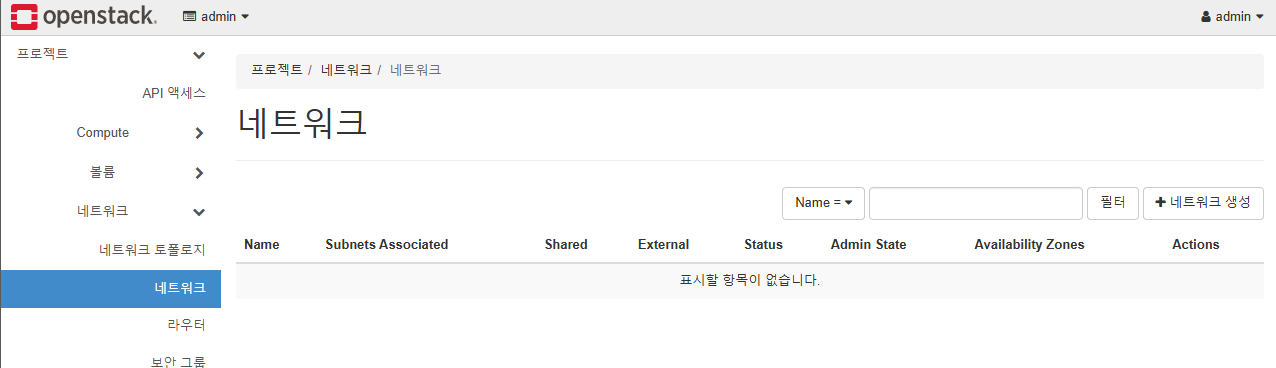

connect7

프로젝트 > 네트워크 > 네트워크
네트워크 생성 클릭

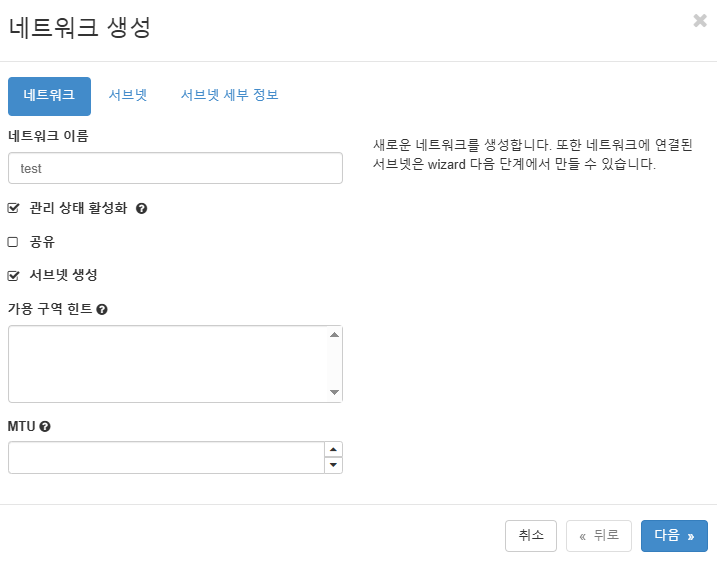

connect8

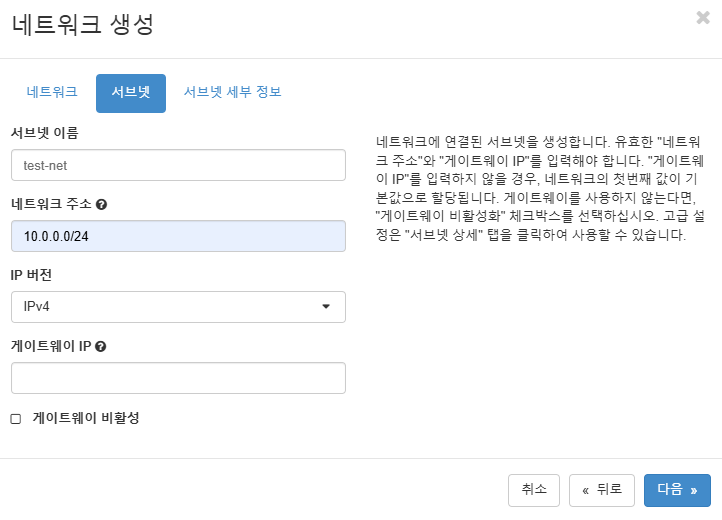

connect9

네트워크 이름 지정
서브넷 이름 지정
네트워크 주소 - 10.0.0.0/24 (Floating IP 랑 다른거임 내부 통신 대역)

인스턴스(VM) 생성

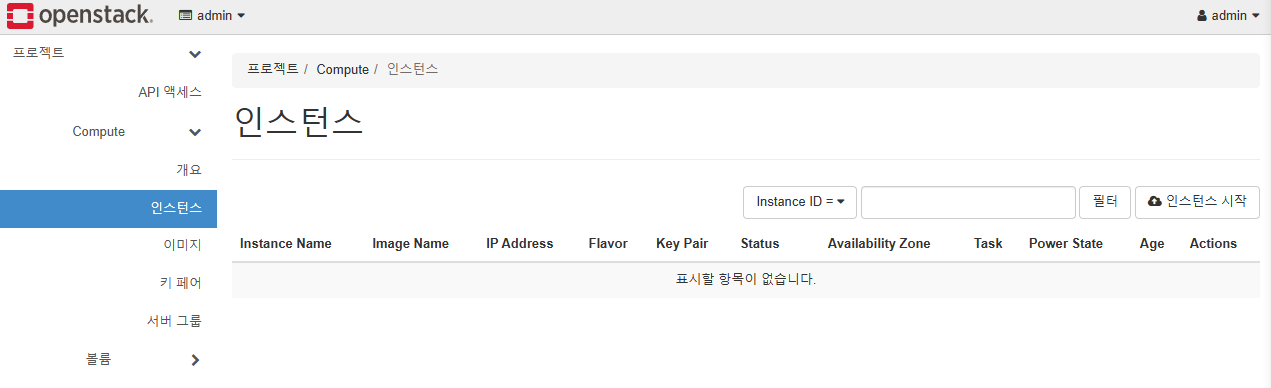

connect10

프로젝트 > Compute > 인스턴스
인스턴스 시작 클릭

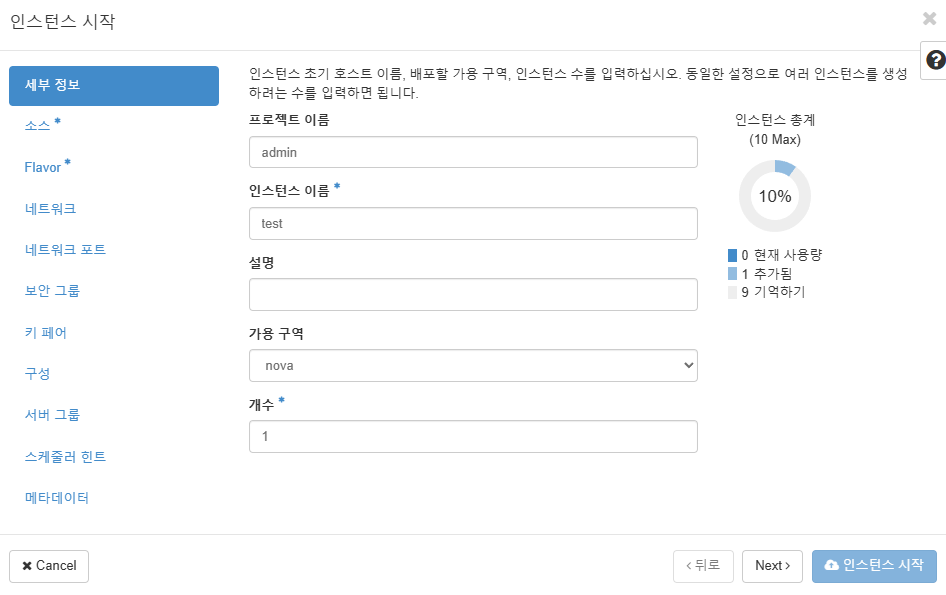

connect11

인스턴스 이름 지정

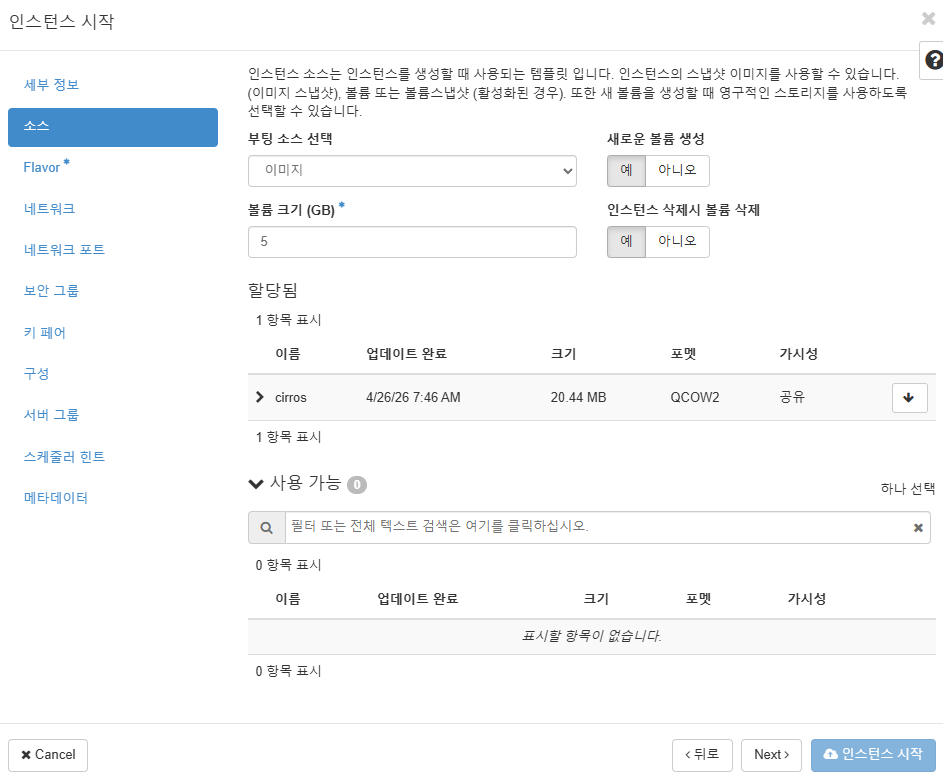

connect12

볼륨 크기 - 5GB 지정
- Flavor에서 1GB 설정한건 최소 크기이고 이거 5GB 지정하면 덮어씌워짐
테스트이므로 인스턴스 삭제시 볼륨 삭제 '예' 선택
사용 가능에 있는 cirros 이미지의 화살표를 클릭해서 할당됨으로 옮기기

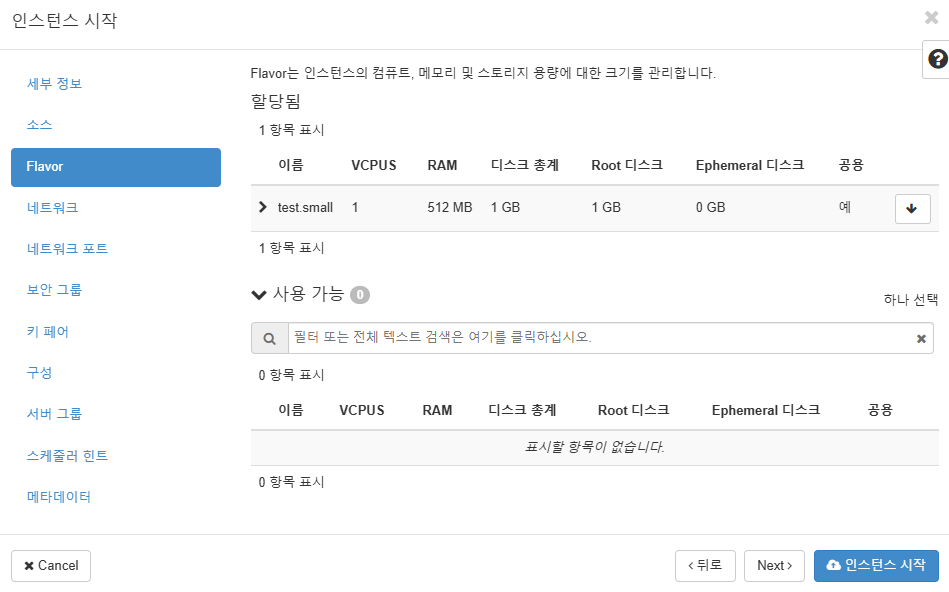

connect13

아까 만든 Flavor 의 화살표를 클릭해서 할당됨으로 옮기기

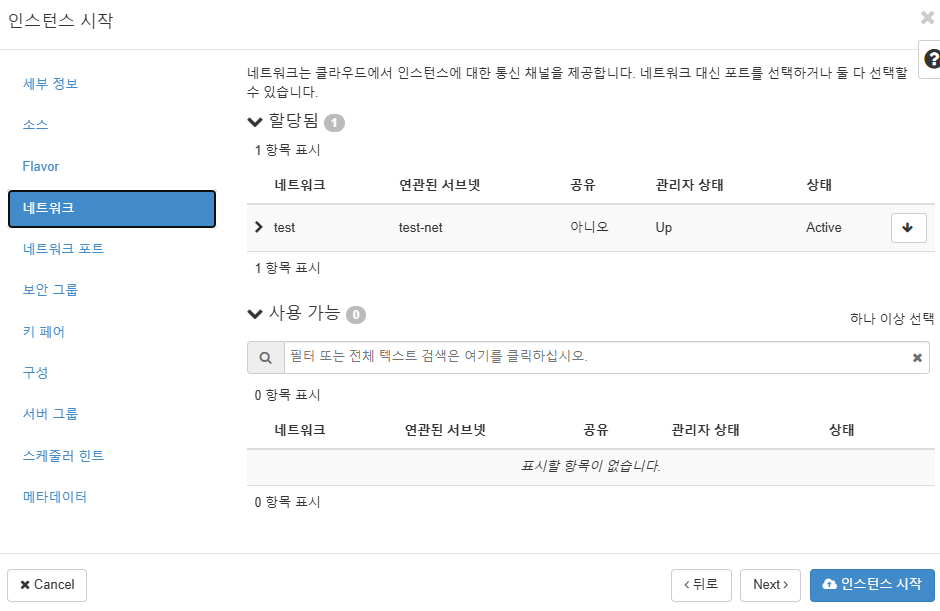

connect14

이건 아마 이미 할당됨 일텐데 혹시 사용 가능에 있다면 화살표 눌러서 아까 만든 네트워크 할당됨으로 옮기기
인스턴스 시작 클릭

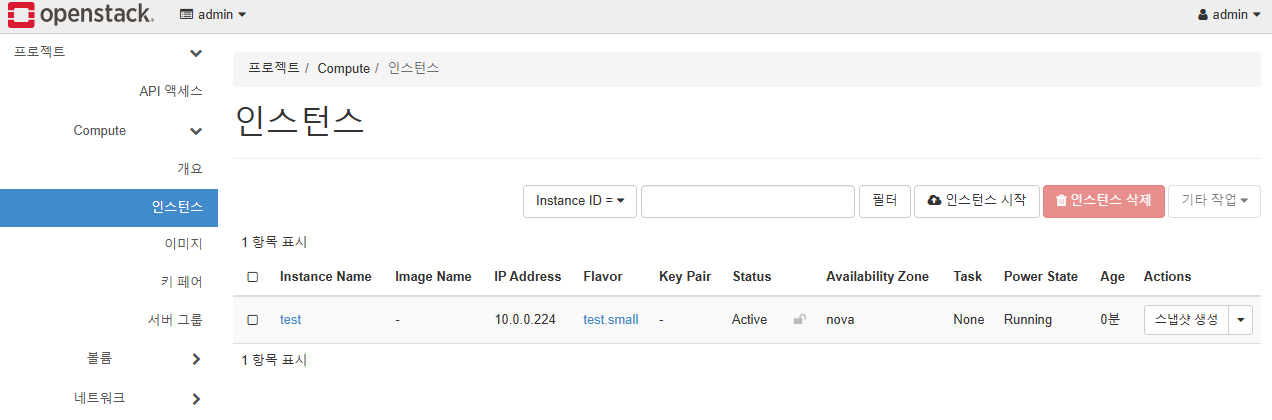

connect15

조금 기다리면 성공적으로 생성된 것을 볼 수 있다.

최종 확인

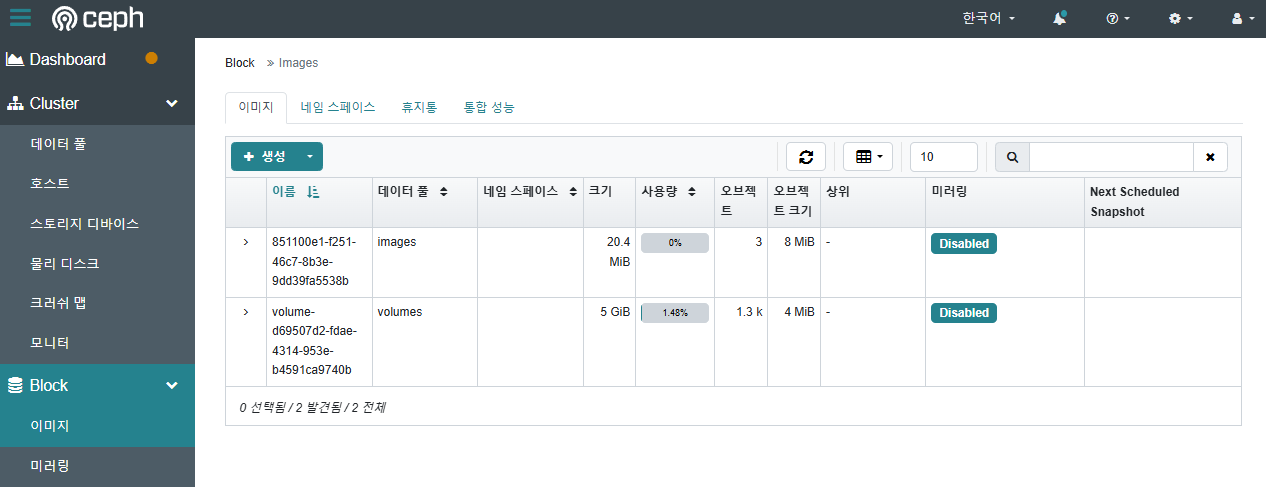

connect16

ceph의 Block > 이미지 에 들어가보면 아까 images말고도 volumes 데이터풀이 아까 지정한 5GB로 할당된 것을 볼 수 있다.

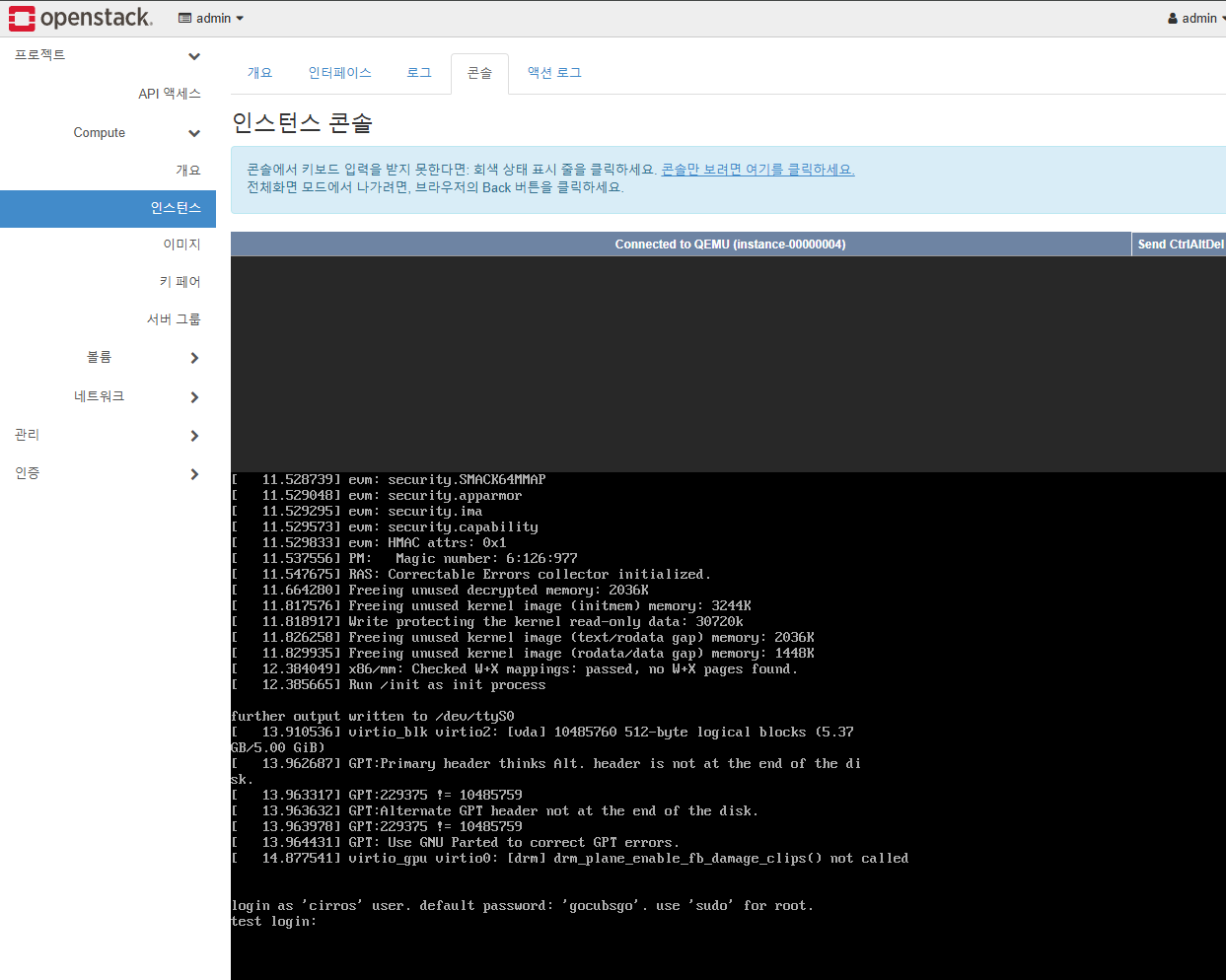

connect17

VM 콘솔에도 정상적으로 접속이 되는 것을 볼 수 있다.
