Apache Guacamole로 개인 vdi를 만들어보자

왜?

회사에서 근무할 때, 데이터 센터 내부 서버에 직접 연결을 해서 작업을 해야하는 경우 해당 망에 존재하는 VDI를 사용하였는데 현재 홈랩 환경에서도 개발용으로 우분투 VM을 VDI로 사용해보면 재밌지 않을까? 라는 생각이 들어서 진행하게되었다. (실제로 사용할지는 몰루?) 엔터프라이즈급 솔루션보다는 간단한 솔루션을 찾던 중 Apache Guacamole를 알게되었고 이를 통한 VDI 구축기를 기록하고자 한다.

사전 세팅 (Ubuntu)

OS: Ubuntu 24.04.3 LTS

윈도우는 이 과정이 필요없으니 바로 과카몰리 설치로 넘어가면 된다.

RDP 서버 설치

sudo apt update
sudo apt install xrdp -y
sudo systemctl enable --now xrdp

RDP 프로토콜을 이용해서 VDI를 사용하려면 RDP 서버를 설치해야한다.
설치하면 xrdp 서비스가 3389 포트에서 대기한다.
systemctl status xrdp, ss -tulpn | grep 3389로 확인할 수 있다.

원격 전용 계정 생성 (권장)

sudo adduser 원격전용계정
sudo usermod -aG sudo 원격 전용 계정

원격 전용 계정을 생성하고 해당 계정에 관리자 권한을 준다.
기본 계정 로그인 세션과 충돌할 위험을 방지하기 위해 원격 전용 계정을 생성한다.

XFCE 설치

sudo apt install xfce4 xfce4-goodies -y

우리가 아는 익숙한 우분투 GUI는 GNOME이다. 그러나 GNOME은 인터페이스는 편리하지만 무겁기도하고, xrdp와 호환이 안되는 경우도 있어서 XFCE를 설치한다.
- GNOME과 XFCE 모두 우분투 GUI의 종류

세션 설정

echo "startxfce4" > /home/원격전용계정/.xsession
chown 원격전용계정:원격전용계정 /home/원격전용계정/.xsession

해당 계정으로 RDP 접속 시 XFCE 환경이 기본 실행되게하는 설정

xrdp 재시작

sudo systemctl restart xrdp

Apache Guacamole 설치

나는 쿠버네티스 클러스터에 배포했다. 만약 도커로 배포하고 싶은 경우 아래 링크를 참조하면 될 듯

https://svrforum.com/svr/192303

Manifest 작성

나는 쿠버네티스 클러스터에 배포했다. 만약 도커로 배포하고 싶은 경우 아래 링크를 참조하면 될 듯

https://svrforum.com/svr/192303

매니페스트 파일

apiVersion: v1
kind: Namespace
metadata:
  name: guacamole
---
apiVersion: v1
kind: Service
metadata:
  name: guacd
  namespace: guacamole
spec:
  selector:
    app: guacd
  ports:
    - protocol: TCP
      port: 4822
      targetPort: 4822
  type: ClusterIP
---
apiVersion: v1
kind: Service
metadata:
  name: postgres
  namespace: guacamole
spec:
  selector:
    app: postgres
  ports:
    - protocol: TCP
      port: 5432
      targetPort: 5432
  type: ClusterIP
---
apiVersion: v1
kind: Service
metadata:
  name: guacamole
  namespace: guacamole
spec:
  selector:
    app: guacamole
  ports:
    - protocol: TCP
      port: 80
      targetPort: 8080
  type: LoadBalancer

---
apiVersion: apps/v1
kind: Deployment
metadata:
  name: guacd
  namespace: guacamole
spec:
  replicas: 1
  selector:
    matchLabels:
      app: guacd
  template:
    metadata:
      labels:
        app: guacd
    spec:
      containers:
        - name: guacd
          image: linuxserver/guacd:latest
          volumeMounts:
            - name: drive
              mountPath: /drive
            - name: record
              mountPath: /record
      volumes:
        - name: drive
          hostPath:
            path: /guacamole/drive
        - name: record
          hostPath:
            path: /guacamole/record
---
apiVersion: apps/v1
kind: Deployment
metadata:
  name: postgres
  namespace: guacamole
spec:
  replicas: 1
  selector:
    matchLabels:
      app: postgres
  template:
    metadata:
      labels:
        app: postgres
    spec:
      containers:
        - name: postgres
          image: postgres:13.4
          env:
            - name: PGDATA
              value: /var/lib/postgresql/data/guacamole
            - name: POSTGRES_DB
              value: guacamole_db
            - name: POSTGRES_PASSWORD
              valueFrom:
                secretKeyRef:
                  name: postgres-secret
                  key: POSTGRES_PASSWORD
            - name: POSTGRES_USER
              valueFrom:
                secretKeyRef:
                  name: postgres-secret
                  key: POSTGRES_USER
          volumeMounts:
            - name: init
              mountPath: /docker-entrypoint-initdb.d
            - name: data
              mountPath: /var/lib/postgresql/data
      volumes:
        - name: init
          hostPath:
            path: /guacamole/init
        - name: data
          hostPath:
            path: /guacamole/data
---
apiVersion: apps/v1
kind: Deployment
metadata:
  name: guacamole
  namespace: guacamole
spec:
  replicas: 1
  selector:
    matchLabels:
      app: guacamole
  template:
    metadata:
      labels:
        app: guacamole
    spec:
      containers:
        - name: guacamole
          image: jwetzell/guacamole:arm64
          env:
            - name: EXTENSIONS
              value: auth-totp
            - name: GUACD_HOSTNAME
              value: guacd
            - name: POSTGRES_DATABASE
              value: guacamole_db
            - name: POSTGRES_HOSTNAME
              value: postgres
            - name: POSTGRES_PASSWORD
              valueFrom:
                secretKeyRef:
                  name: postgres-secret
                  key: POSTGRES_PASSWORD
            - name: POSTGRES_USER
              valueFrom:
                secretKeyRef:
                  name: postgres-secret
                  key: POSTGRES_USER
            - name: POSTGRESQL_AUTO_CREATE_ACCOUNTS
              value: "true"
          volumeMounts:
            - name: drive
              mountPath: /drive
      volumes:
        - name: drive
          hostPath:
            path: /guacamole/drive
---
apiVersion: v1
kind: Secret
metadata:
  name: postgres-secret
  namespace: guacamole
type: Opaque
data:
  POSTGRES_USER: Z3VhY2Ftb2xl
  POSTGRES_PASSWORD: Z3VhY2Ftb2xl

매니페스트 출처: https://oopflow.medium.com/how-to-install-guacamole-on-kubernetes-7d747438c141
arm 아키텍처가 아닌 경우 image: jwetzell/guacamole:arm64를 image: jwetzell/guacamole:latest 로 바꾸어주면된다.
나는 guacamole 서비스의 서비스 타입을 LoadBalancer에서 NodePort로 바꾸어 주었고, postgres의 비밀번호를 바꾸어주었다.
설정이 워낙 쉽고, VDI를 여러 개를 사용할 것 같지는 않아서 PV는 연결하지 않았다.

설치

kubectl create namespace guacamole
kubectl apply -f 매니페스트파일.yml -n guacamole

네임스페이스를 따로 생성한다.
작성한 매니페스트 파일을 적용하여 배포한다.

Apache Guacamole 설정

새로운 계정 생성 & 기본 계정 삭제

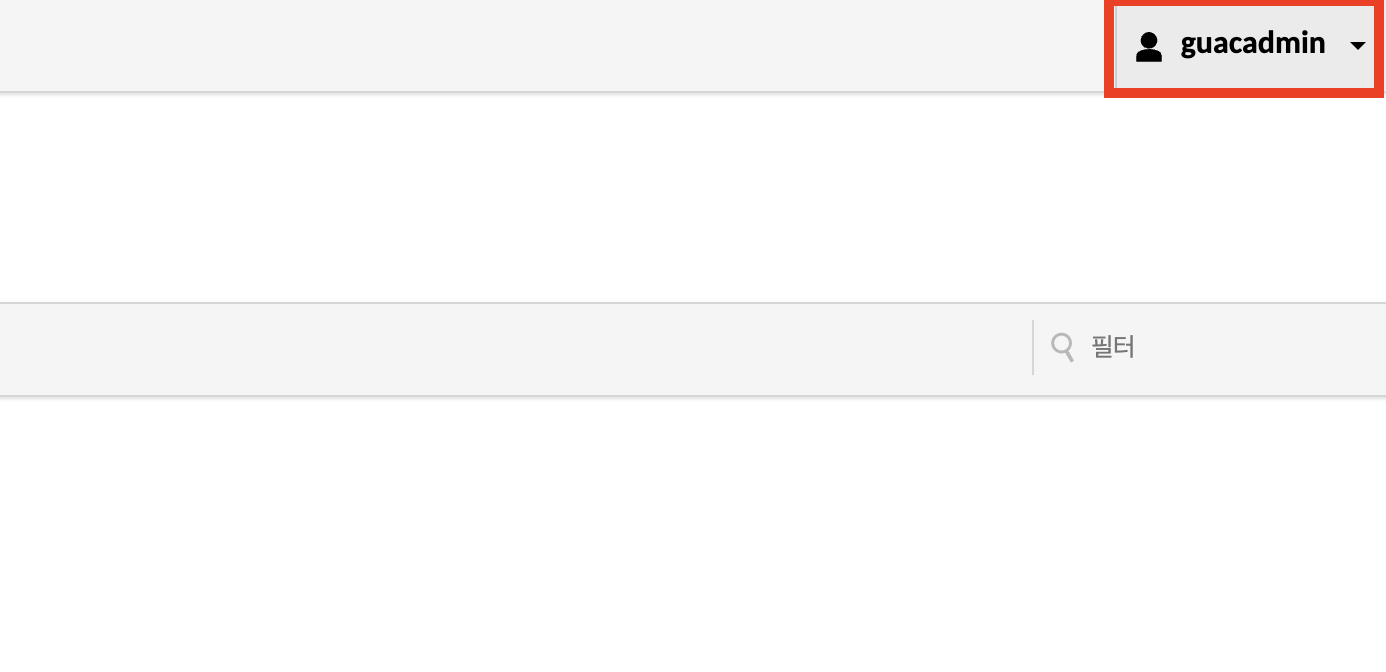

guacamole3

우측 상단 계정 클릭 > 세팅

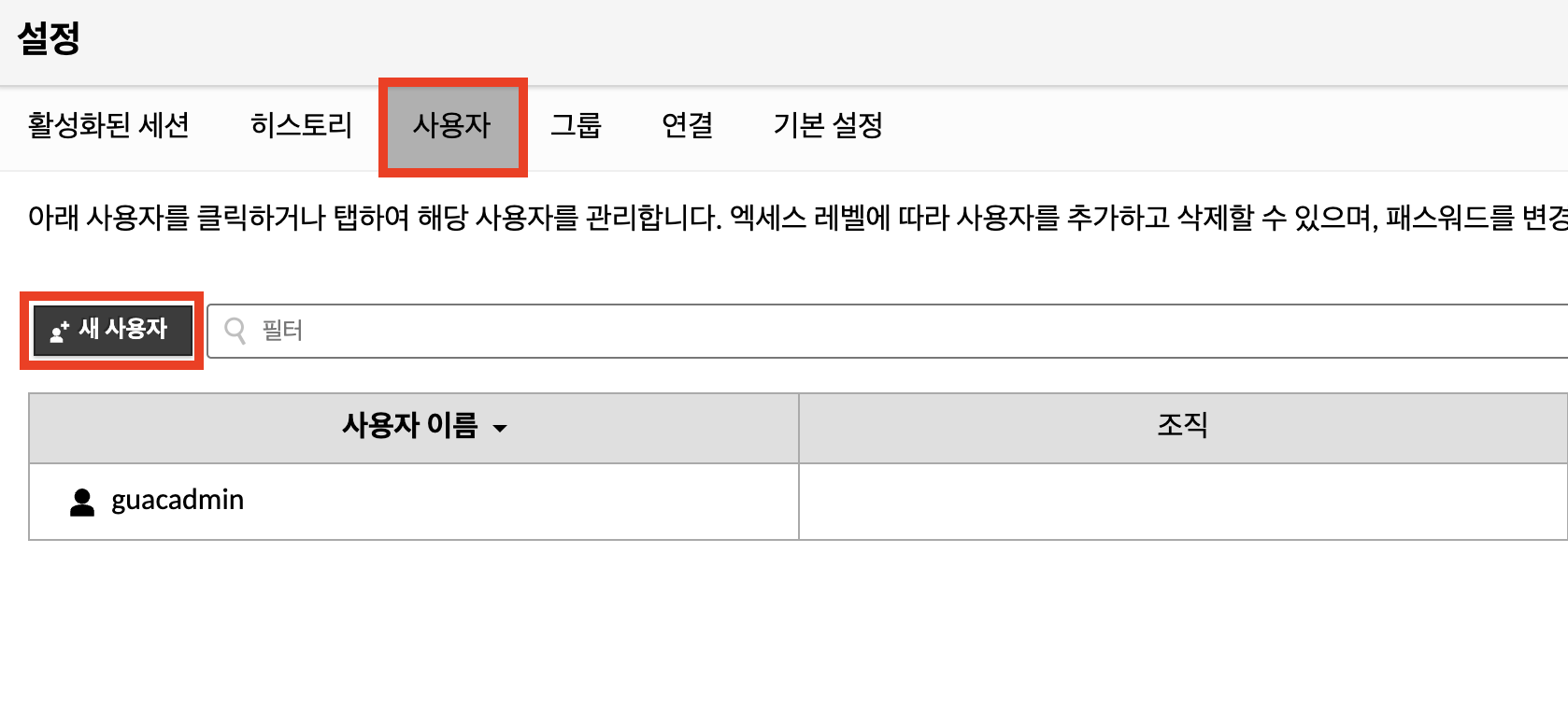

guacamole4

사용자 > 새 사용자

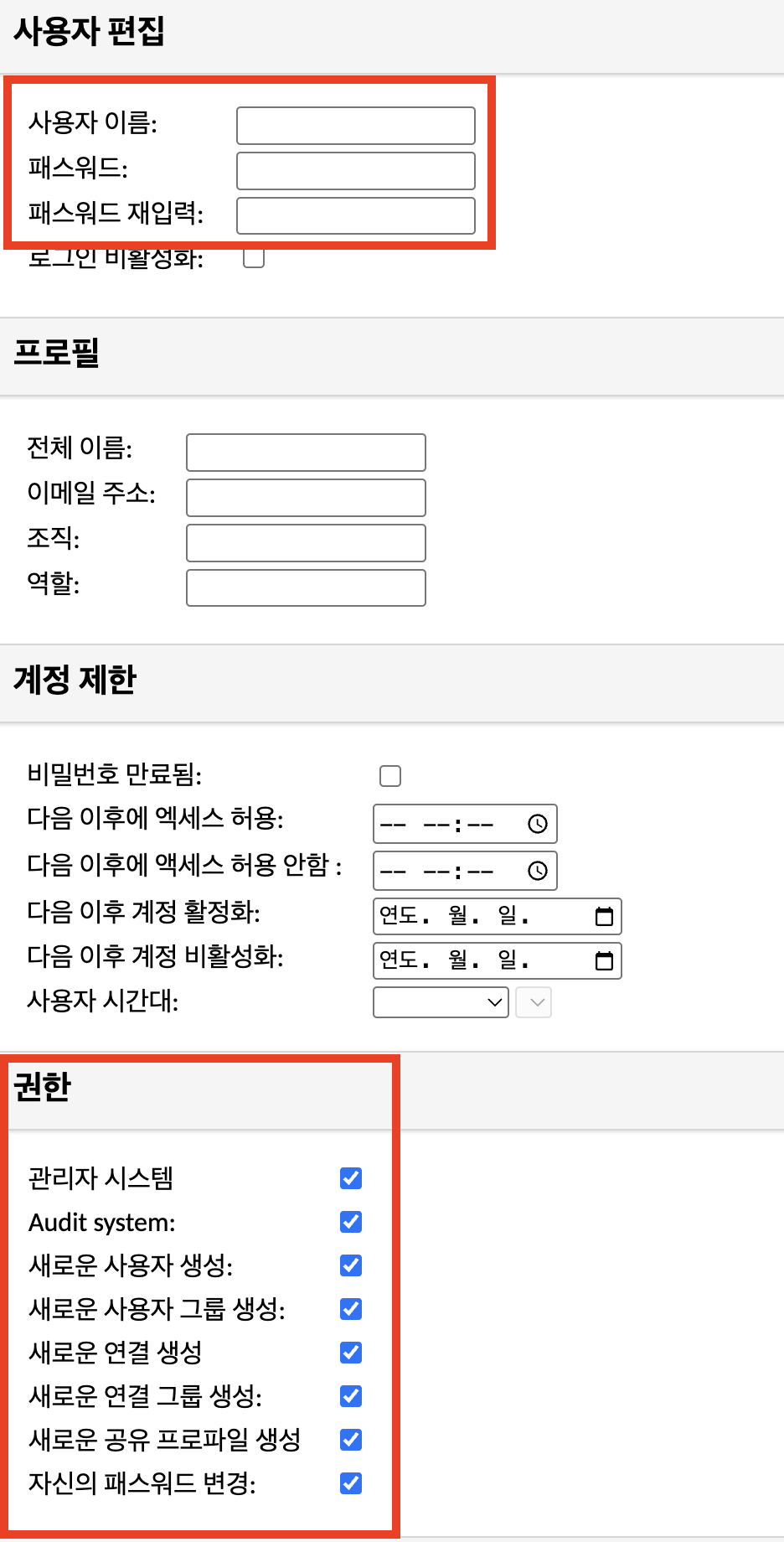

guacamole5

새롭게 사용할 계정의 id 와 pw를 입력하고 기본 계정을 지우고 이 계정을 admin으로 사용할 것이기 때문에 모든 권한을 체크해준다.
계정 생성 이후 현재 기본 계정을 로그아웃한다.
새로운 계정 로그인 후 기본 계정을 삭제한다.

연결 생성

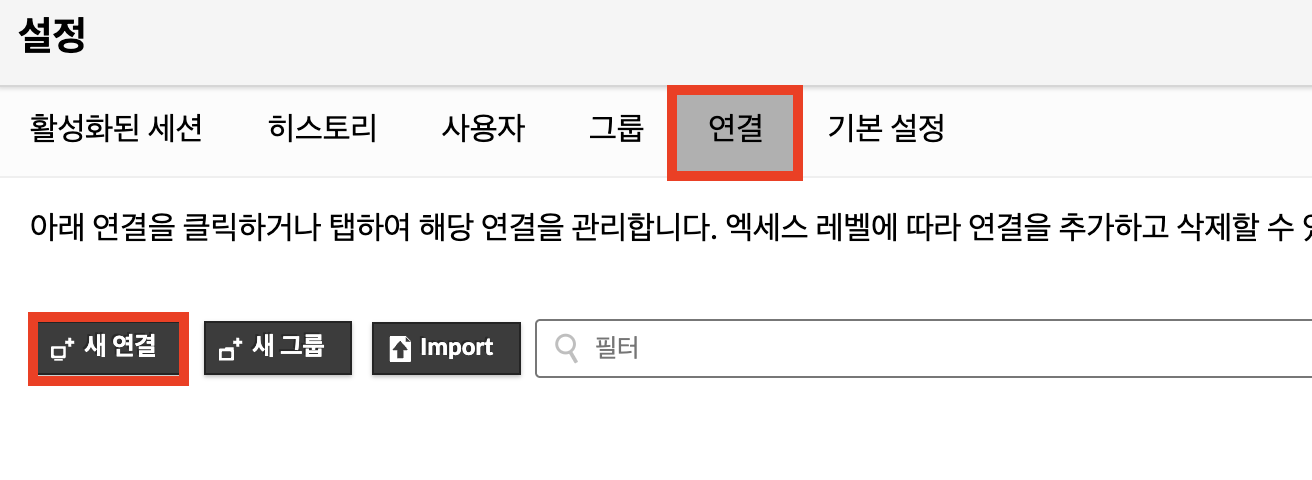

guacamole6

우측 상단 계정 클릭 > 세팅
연결 > 새 연결

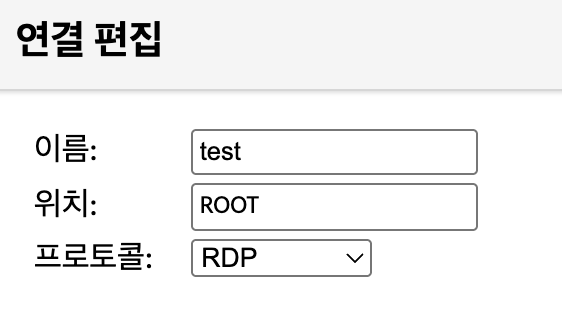

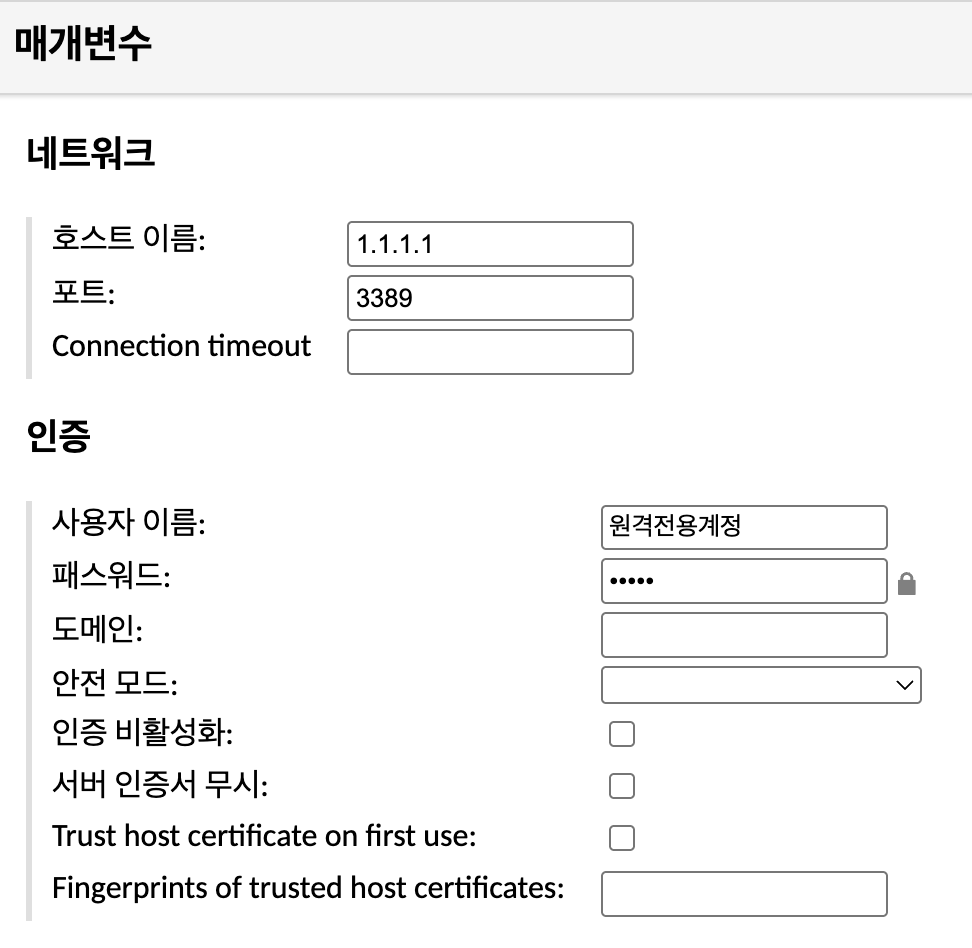

guacamole7 guacamole8

정말 많은 설정이 있지만 필수적으로 해야할 세팅을 하고 나머지 세팅은 추후 용도에 맞게 설정하자.
- 연결 편집
  - 이름: 사용할 연결 이름
  - 위치: 그대로 놔두기
  - 프로토콜: RDP로 변경
- 매개 변수
  - 네트워크
    - 호스트 이름: 접속할 호스트의 IP
    - 포트: 3389 (RDP 포트)
  - 인증
    - 사용자 이름: 생성했던 원격 전용 계정 (계정을 생성하지 않았다면, 원래 접속하던 기본 계정)
    - 패스워드: 계정의 패스워드
세팅 이후 저장

연결

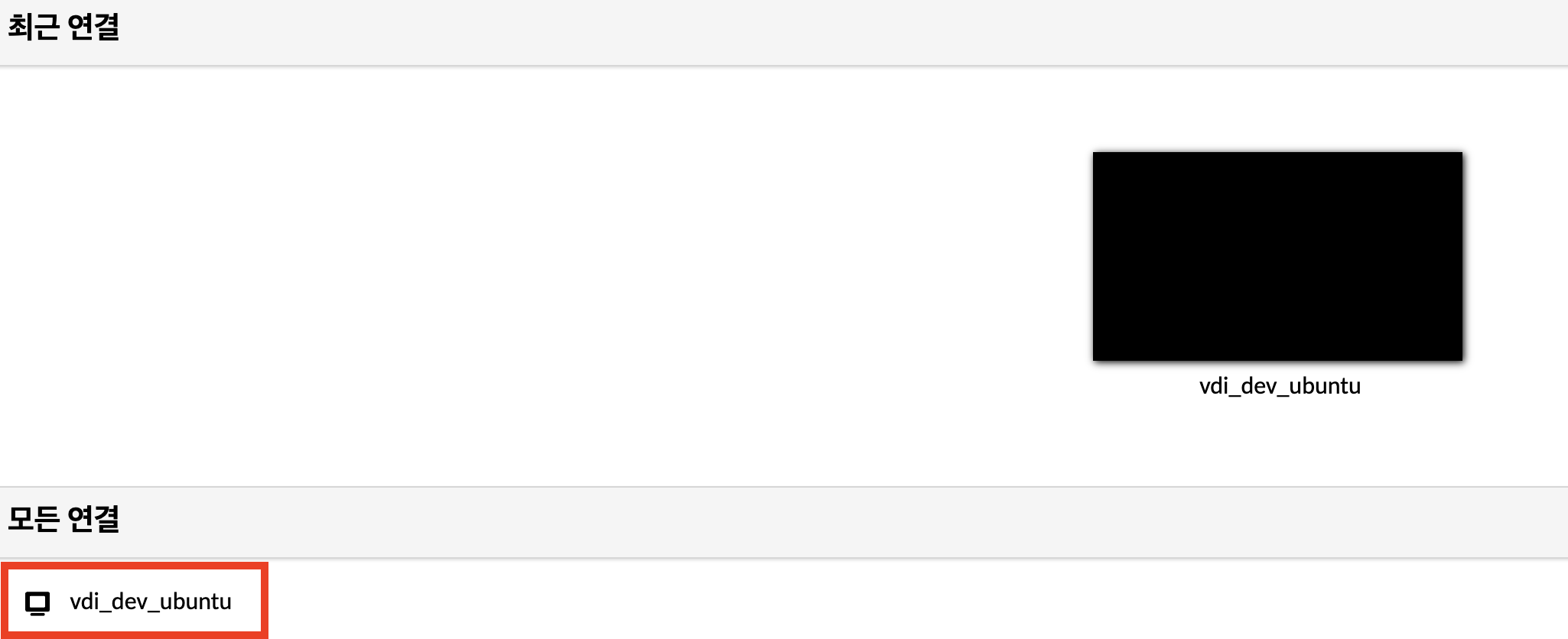

guacamole9

우측 상단 계정 클릭 > 홈
생성한 연결 클릭

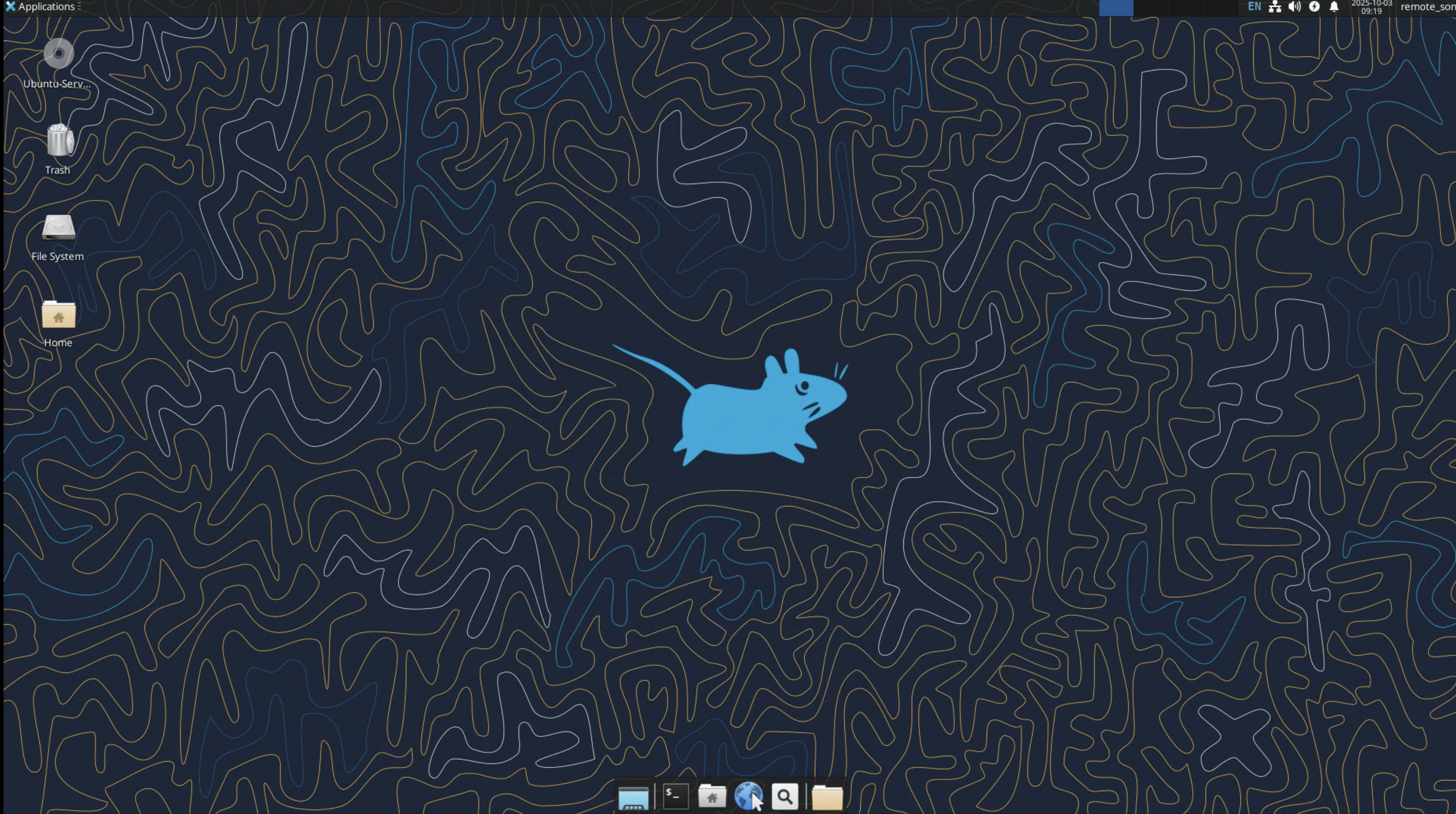

guacamole10

연결 성공!
이후 세부 설정 세팅 후 사용하면 된다.

cf) Window

윈도우 VM에서 방화벽 모두 해제 (혹은 RDP 프로토콜 포트만 열어도 된다. 내부망에서만 접근한다고 생각하고 방화벽을 열라고 한 것)
설정 - 시스템 - 원격 데스크톱 - 원격 데스크톱 활성화
Guacamole 연결 설정시 '서버 인증서 무시' 선택
