Hands-On LLM Serving Optimization Study - Week3
CH5. Challenges When Serving LLMs
Why Optimizing LLM Serving is Important
개요
이전 챕터들에서는 모델을 운영 환경에 배포할 때 기능적으로 잘 작동하도록 설계하는 방법을 다뤘다.
지금부터 배울 또 다른 중요한 점은 모델이 실제 운영환경에서 빠르고 효율적으로 작동하도록 하는 것이다.
이는 기존의 ML, DL 모델보다 더 큰 리소스를 필요로하는 LLM 모델에서 더욱 더 중요하다.
LLM Serving 최적화에서 중요하게 다뤄야할 요소는 3가지이다.
- 고객 경험 (Customer Experience)
- 비용 효율성 (Cost Efficiency)
- 확장성 (Scalability), 최대 부하 처리 능력 (Peak Load Handling), 실현 가능성 (Feasibility)
고객 경험

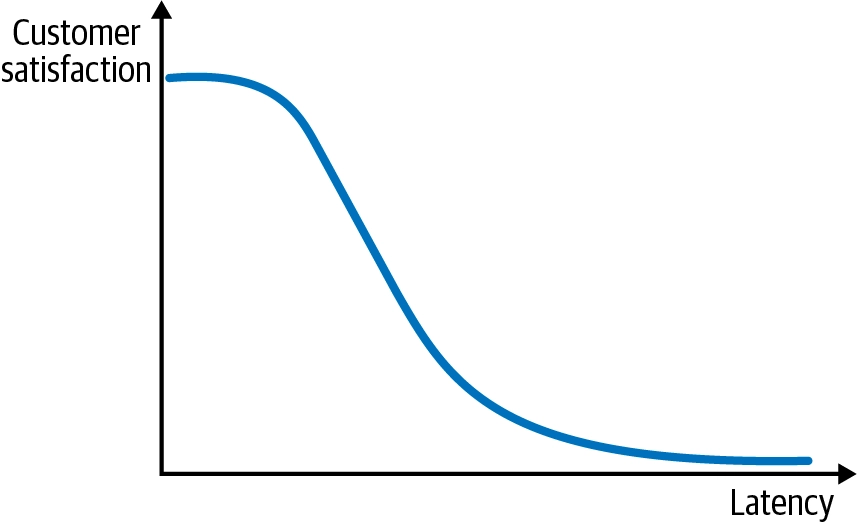

TTFT(Time To First Token)과 응답 지연이 커질수록 만족도가 떨어진다. 그러나 선형적인 것은 아니다.
일반적으로 파라미터 수가 클수록 모델 품질이 좋으며, 모델 품질이 좋을수록 만족도가 높아진다.

- 이전에 이러한 TTFT를 줄이기 위해서 Streaming을 사용한다고 했었다.
- 이와 별개로 Latency는 결과물이 모두 출력되는데 걸리는 시간이다.
- TTFT든 Latency든 이 수치와 고객 만족도는 반비례 관계이지만, 영향이 선형적이진 않다.
- 20초 -> 1초로 줄이면 만족도가 극적으로 개선되지만, 0.1초 -> 0.01초 처럼 이미 충분히 빠른 구간에서는 체감 차이가 거의 없다.
- 따라서 충분히 빠른 상황에서는 이러한 수치를 조금 늘리는 대신 시간당 처리할 수 있는 요청량(throughput)을 높이는 트레이드오프가 비용 효율 측면에서 더 유리할 수 있다.

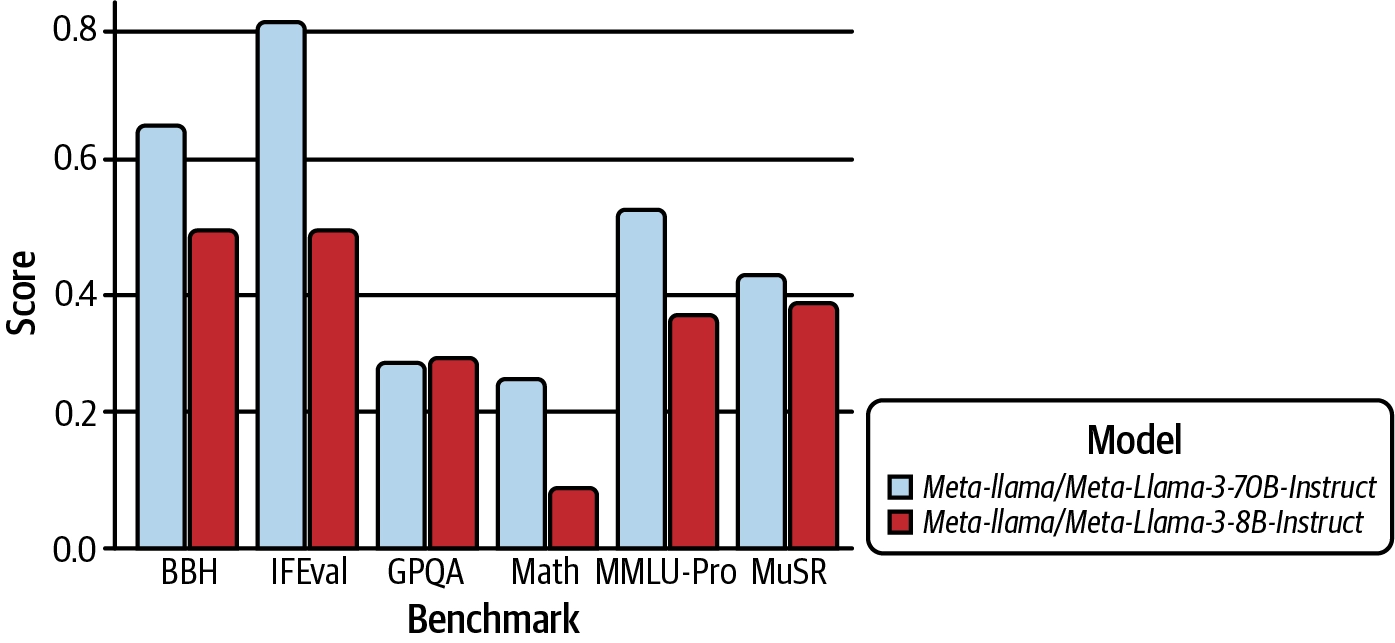

- 고객 경험에서의 또 다른 중요한 축은 모델 품질이다.
- 일반적으로 파라미터 수가 클수록 모델 품질이 높다.
- 큰 모델은 품질이 좋지만 latency와 비용이 커진다. 반대로 작은 모델은 빠르고 저렴하지만 품질이 낮을 수 있다.
비용 효율성
Inference 를 위한 GPU 비용은 빠르게 증가하고 있으며, 이러한 비용은 모델 크기와 최대 트래픽(traffic peak)에 달려있다.

- AI 시스템은 아무리 강력해도 운영 비용이 너무 크면 사업적으로 성립할 수 없다.

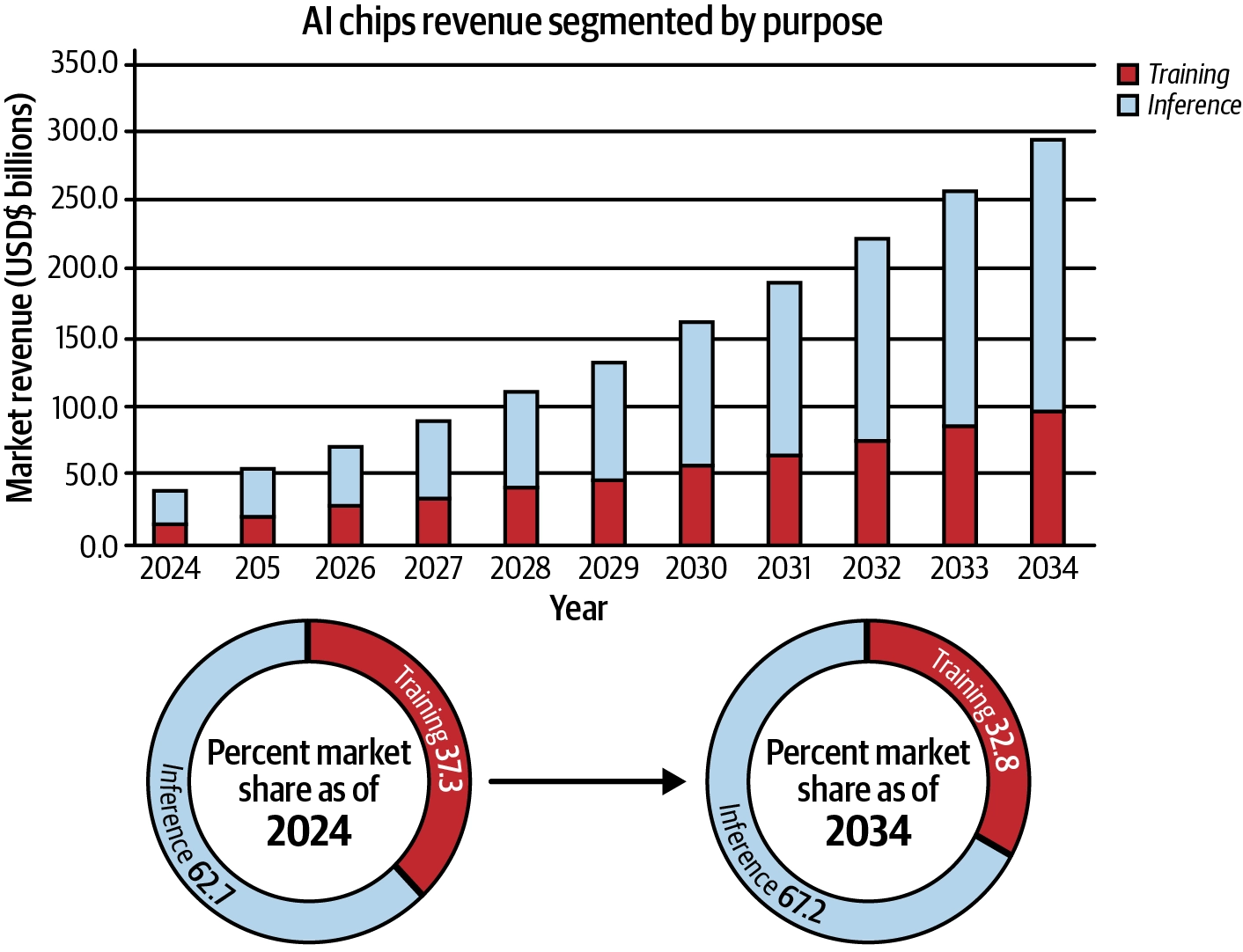

- 이러한 AI 비용 구조에서 가장 큰 비중을 차지하는 것은 훈련(train)이 아니라 추론(inference)이다.
- 훈련은 일회성이지만, 추론은 지속적이기 때문이며, 심지어 점점 커지고 있다.
- AI 에이전트, 복잡한 워크플로우는 하나의 워크플로우 안에서 여러 LLM, 임베딩 모델 호출을 필요로 해 추론 비용을 더욱 가중시킨다.
확장성, 최대 부하 처리, 실현 가능성
추론 최적화를 통해 확장성(Scalability), 최대 부하 처리(Peak Load Handling), 실현 가능성(Feasibility) 측면까지 이점을 누릴 수 있다.
확장성, 최대 부하 처리
- 평소 안정적인 트래픽을 처리하던 LLM 서비스도 블랙프레이데이 같은 시기엔 트래픽이 400% 이상 급증할 수 있다.
- 확장성과 최대 부하 처리에 있어 최적화가 부족하다면, 요청 실패로 이어지고 이것은 곧 고객이탈이다.
- 추론 최적화를 통해 추론에 드는 리소스를 줄인다면, 이러한 확장성, 최대 부하 처리에도 매우 큰 도움이 된다.
하드웨어 유연성
- 모델을 최적화하여 저사양 칩에서도 구동 가능해진다면, 유연성이 커진다.
- 단순히 비용문제 뿐만 아니라, AWS, GCP, Azure와 같은 주요 클라우드를 사용한다고 하더라도 모든 리전에서 고사양 GPU를 항상 구동할 수 있는것은 아니다.
- 이에, 고사양 GPU에 종속되지 않고 더 넓은 범위의 하드웨어에서 모델을 구동할 수 있는 능력은 매우 중요하다.
- 추론 최적화를 통해 추론에 드는 리소스를 줄인다면, 이러한 하드웨어 유연성 증대에도 매우 큰 도움이 된다.
The Role of Accelerator Chips in LLM Serving
개요
앞서서 LLM 최적화가 왜 중요한지 알아보았다. 이제 다음 단계는 LLM을 구동하는 하드웨어(가속기 칩, Accelerator Chip)을 이해해야한다.
적절한 하드웨어(GPU) 구성 선택은 LLM 서빙에서 가장 중요한 결정 중 하나이다. 왜냐하면 하드웨어 제약이 메모리 용량, 연산 성능, 효율성을 결정하기 때문이다.
이 챕터에서는 일단 NVIDIA GPU에 초점을 맞춘다. 2026년도 초(책 저자 서술 기준) 현재 NVIDIA의 GPGPU(범용 GPU 컴퓨팅) 솔루션이 여전히 시장을 지배하고 있기 때문이다.
핵심 개념
- GPU 연산 성능 (compute power)
- 메모리 용량 (memory capacity)
- 여기서의 메모리는 VRAM
- 메모리 대역폭 (memory bandwidth)
- 인터커넥트 (interconnects)
이 핵심 개념들을 다룬 뒤, 주요 NVIDIA GPU 모델들의 스펙을 비교 분석하고, LLM 사용 사례별로 어떤 GPU가 적합한지에 대한 저자들의 인사이트를 배운다.
Compute
Compute 성능은 행렬 곱과 attention/MLP 연산 처리량을 결정한다.
하지만, 보통 LLM decode 단계에서는 Compute 성능 제약보다는 Memory 대역폭에 제약이 걸리는 경우가 많다.
용어 정리
- FLOPS - 초당 부동소수점 연산 횟수
- 예:
100 TFLOPS= 초당 약 100조 번의 부동소수점 연산 - GPU의 순수 연산 성능을 나타내는 대표 지표
- 예:
- Tensor Core 성능 - NVIDIA GPU의 행렬 연산 전용 하드웨어 성능
- LLM 추론/학습은 대부분 행렬곱이라 Tensor Core 성능이 매우 중요함
- 일반 CUDA Core의 FLOPS보다 LLM 성능과 더 직접적으로 관련되는 경우가 많음
- 지원 Precision - 어떤 숫자 정밀도 계산 방식을 지원하는지
FP32: 32비트 실수, 정확하지만 느리고 메모리 많이 사용FP16: 16비트, 딥러닝에서 많이 사용BF16: 16비트, 학습에 특히 많이 사용FP8: 8비트, 최신 GPU에서 LLM 추론/학습 가속INT8: 8비트 정수, 양자화 추론INT4: 4비트, LLM 모델 메모리를 크게 줄이는 양자화 방식- 예:
FP8과 같은 연산을 지원하는 GPU는 양자화를 통해 같은 모델을 더 적은 메모리로 올려서 계산할 수 있다.
비교 예시
| GPU | Tensor Core | Precision |
|---|---|---|
| 오래된 GPU | 낮음 | FP32, FP16 |
| A100 | 높음 | FP32, TF32, FP16, BF16, INT8 |
| H100 | 매우 높음 | FP32, TF32, FP16, BF16, FP8, INT8 |
Memory
VRAM 용량은 모델 weight와 KV cache를 담을 수 있냐 없냐를 결정한다.
Memory 대역폭은 weight와 activation을 얼마나 빨리 읽어올 수 있는지를 결정한다.
LLM serving에서는 VRAM 용량과 Memory 대역폭 모두 중요하다.
Interconnect
여러 GPU가 한 서버 안에 있을 때 GPU 간 통신은 PCIe, NVLink, NVSwitch 구조에 따라 성능 차이가 난다.
예시
- 한 서버 안
- Tensor parallelism을 사용할 때 GPU 간 activation, partial result, synchronization traffic이 생긴다.
- 따라서 GPU 수만 늘린다고 항상 빨라지지 않는다.
- Interconnect bandwith와 topology가 중요하다. (내부 대역폭과, 연결 방식)
- 여러 서버 간
- 여러 서버에 걸쳐 모델을 나누면 Infiniband, RoCE 같은 네트워크 성능이 중요하다.
- Inter-node serving은 intra-node serving보다 latency와 운영 복잡도가 커지므로 가능하면 한 노드 안에서 먼저 최적화하는 것이 좋다.
용어 정리
- InfiniBand와 RoCE 모두 CPU를 거의 거치지 않고 한 서버의 메모리에서 다른 서버의 메모리로 직접 데이터를 전송하는 방식인 RDMA(Remote Direct Memroy Access)를 활용한다.
- InfiniBand - HPC/AI 용 고성능 네트워크로 설계된 별도 네트워크 기술
- 일반적인 네트워크는
Application → OS → TCP/IP Stack → NIC → Network의 단계를 거치지만 - RDMA는
Memory → NIC → Network → NIC → Memory형태로 움직여서 지연시간이 낮고 CPU 부하가 적다. - 이에, 매우 낮은 latency, 높은 대역폭을 지원한다.
- 일반 Ethernet과 다르게 전용 NIC, 전용 스위치, 전용 프로토콜을 사용한다.
- 일반적인 네트워크는
- RoCE (RDMA over Converged Ethernet) - RDMA를 일반 Ethernet 위에서 사용하는 기술
- RDMA를 기존 Ethernet 인프라를 활용하여 사용하는 기술
하나의 서버 내부의 여러 GPU 끼리는 보통 NVLink / NVSwitch
여러 서버 간의 GPU 끼리는 InfiniBand / RoCE
- GPU는 전력과 냉각 비용도 크다.
- 동일 throughput을 더 낮은 전력으로 달성하는 최적화는 운영 비용에 직접 영향을 준다.
- Model serving capacity planning에서는 GPU 가격뿐 아니라 전력, rack density, cooling, utilization 까지 함께 계산해야 한다.
H100 SXM과 H100 NVL의 비교

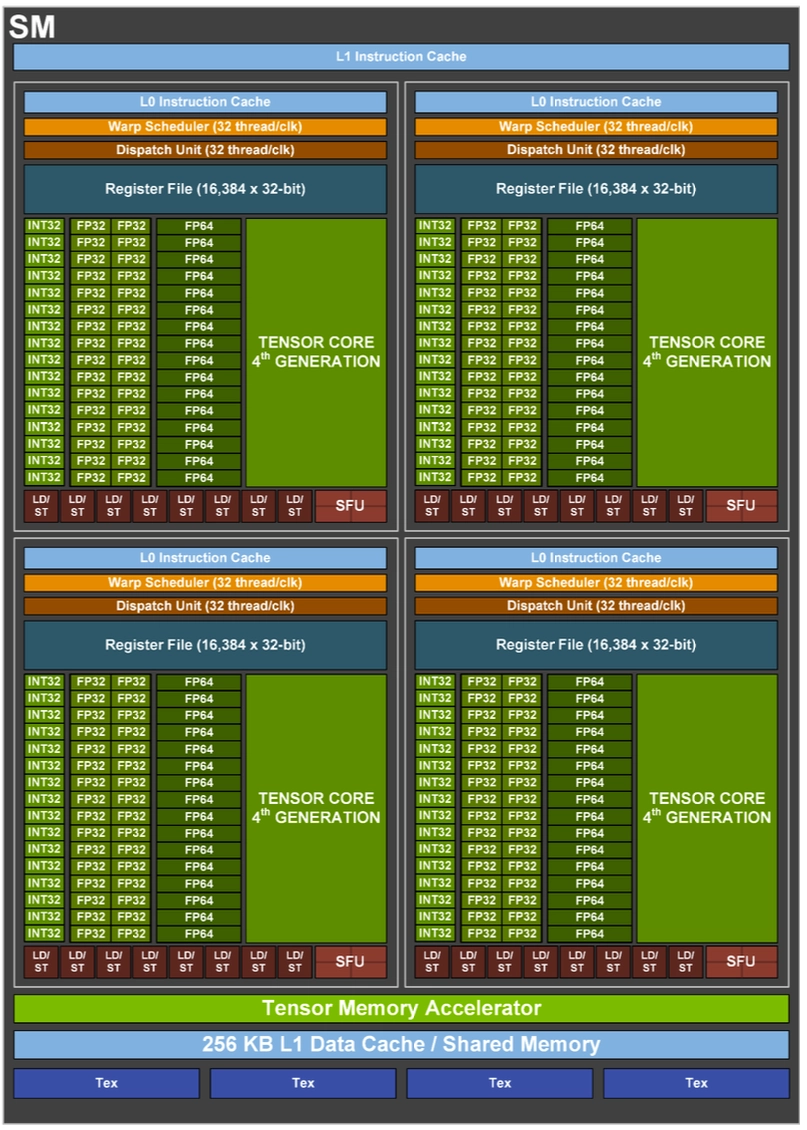

위 사진은 NVIDIA Hopper 아키텍처의 SM 구조도. 이 구조를 사용하는 GPU는 대표적으로 H100이 있다.
| 항목 | H100 SXM | H100 NVL |
|---|---|---|
| FP64 | 34 teraFLOPS | 30 teraFLOPS |
| FP64 Tensor Core | 67 teraFLOPS | 60 teraFLOPS |
| FP32 | 67 teraFLOPS | 60 teraFLOPS |
| TF32 Tensor Core | 989 teraFLOPS | 835 teraFLOPS |
| BFLOAT16 Tensor Core | 1979 teraFLOPS | 1671 teraFLOPS |
| FP16 Tensor Core | 1979 teraFLOPS | 1671 teraFLOPS |
| FP8 Tensor Core | 3958 teraFLOPS | 3341 teraFLOPS |
| INT8 Tensor Core | 3958 TOPS | 3341 TOPS |
| GPU Memory | 80 GB | 94 GB |
| GPU Memory Bandwidth | 3.35 TB/s | 3.9 TB/s |
| Form Factor | SXM | PCIe dual-slot air-cooled |
| Interconnect | NVIDIA NVLink™: 900GB/sPCIe Gen5: 128GB/s | NVIDIA NVLink: 600GB/sPCIe Gen5: 128GB/s |
위 표는 H100 SXM과 H100 NVL의 스펙을 분석한 표이다. 이 섹션에서는 위 2개의 GPU르 비교하며 GPU 사양 읽는 방법을 설명한다.
Compute
- 위 표를 보면,
FP16과FP8에서 H10 SXM이 더 높다. 이 두 정밀도는 딥러닝에서 쓰이는 저정밀도 포맷이다. - 그렇다고, '모든 용도에서 NVL이 열등하다' 라는 뜻은 아니다.
Memory
- 위 표를 보면 NVL이 VRAM이 94GB로 SXM의 80GB보다 더 높다. 또한 대역폭도 3.9TB/s로 SXM의 3.35TB/s 보다 우수하다.
이에 무엇이 더 우월하다고 할 수 없고 아래와 같은 여러 상황에 맞춰 균형을 선택하면 된다.
- 모델을 로드할 VRAM이 부족 -> NVL
- 대역폭에서 병목이 생긴다 -> NVL
- 연산속도에서 병목이 생긴다 -> SXM

| 항목 | H100 PCIe | H100 NVL | H100 SXM |
|---|---|---|---|
| Form factor | PCIe | PCIe | SXM |
| NVLink support | No (optional) | NVLink Bridge | NVLink/NVSwitch |
| Interconnect GPU-to-GPU bandwidth (GPU 간 대역폭) | 128 GB/s with PCIe | 600 GB/s with NVLink Bridge connecting 2 H100 GPUs only | 900 GB/s connecting up to 8 H100 GPUs |
Interconnect
- 하나의 GPU로는 모델을 다 담지 못하거나, 지연시간 요구사항을 맞추기 위해 여러 GPU가 협력해야하는 경우 Interconnect 속성도 중요해진다.

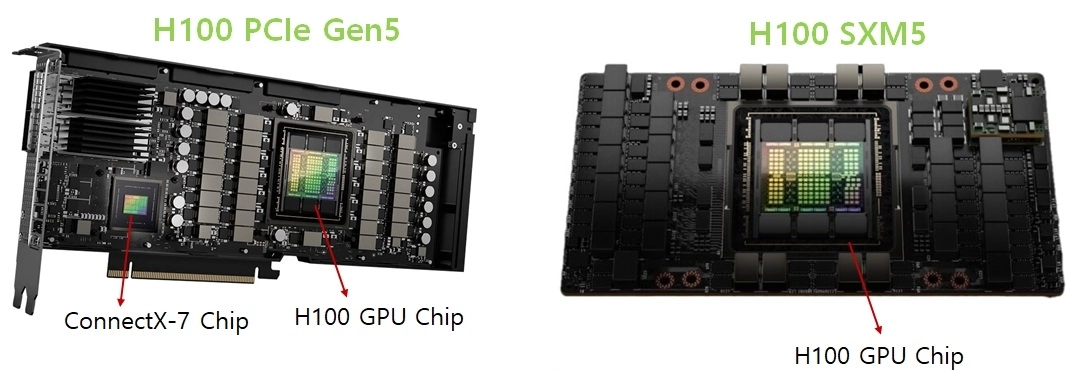

- 하나의 노드 안에서 여러 GPU가 통신할 때, SXM의 경우 전용 소켓에 직접 장착함으로써, GPU간 대역폭을 900GB/s의 성능을 낸다. -> 메인 보드도 전용이어야하지만(호환성 약함) 고성능
- 그러나, PCIe 모델의 경우 일반 PCIe 슬롯에 장착한다. (호환성 높음) 그리고 칩의 비용도 더 저렴하지만 성능은 다소 떨어진다.
- NVL은 NVLink Bridge를 지원하며 그 중간의 성능을 낸다.
여러 Topology (하나의 노드 안)

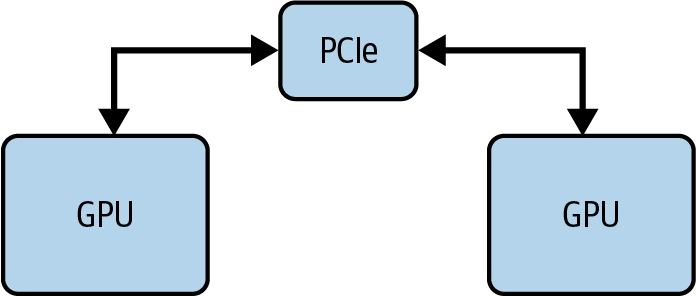

- H100 PCIe
- 대역폭 128GB/s
- 가장 저렴한 구성. GPU 간 고속 통신이 필요 없는 경우(예: 각 GPU에서 독립적으로 작은 모델 2개를 돌리는 경우)에 적합

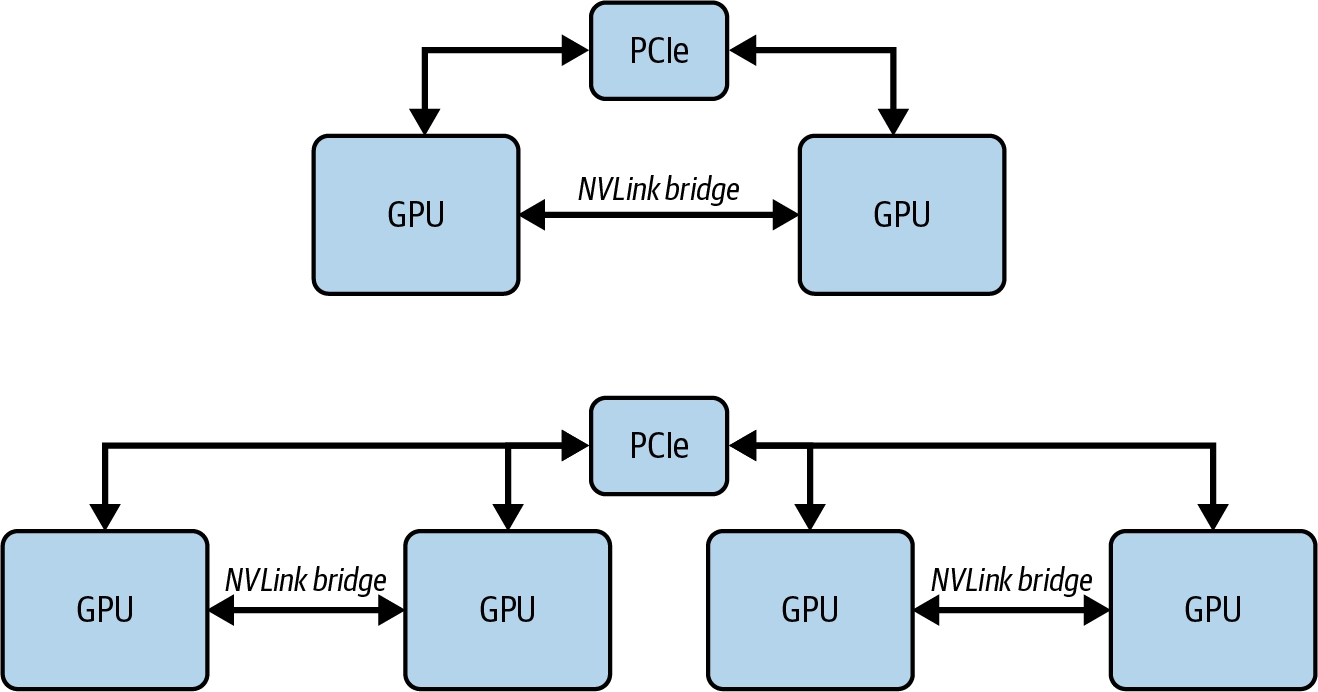

- H100 NVL
- PCIe 폼팩터에 NVLink Bridge 추가 → GPU 2개를 600 GB/s로 연결
- 단점: NVLink Bridge는 GPU 2개까지만 연결 가능.
- 4-GPU 구성 시, GPU1-GPU2는 600GB/s로 연결되지만 GPU1-GPU3, GPU2-GPU4 사이는 여전히 128GB/s PCIe 사용
- 비용과 성능의 좋은 절충안

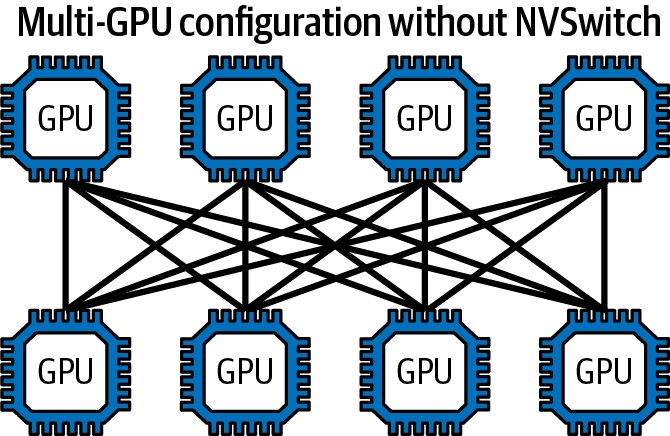

- H100 SXM + NVLink
- 최대 8개 GPU를 NVLink로 연결
- 각 GPU의 총 대역폭 900GB/s를 7개의 다른 GPU와 점대점(point-to-point) 연결로 분할 → 각 연결당 128 GB/s (900÷7)
- 각 GPU의 인터커넥트 대역폭이 900GB/s이므로, 각 GPU는 총 900GB/s 대역폭을 7개의 전용 128GB/s(900GB/s를 7로 나눈 값) 점대점 연결로 나누어 시스템 내 다른 GPU 중 하나와 연결해야 한다.

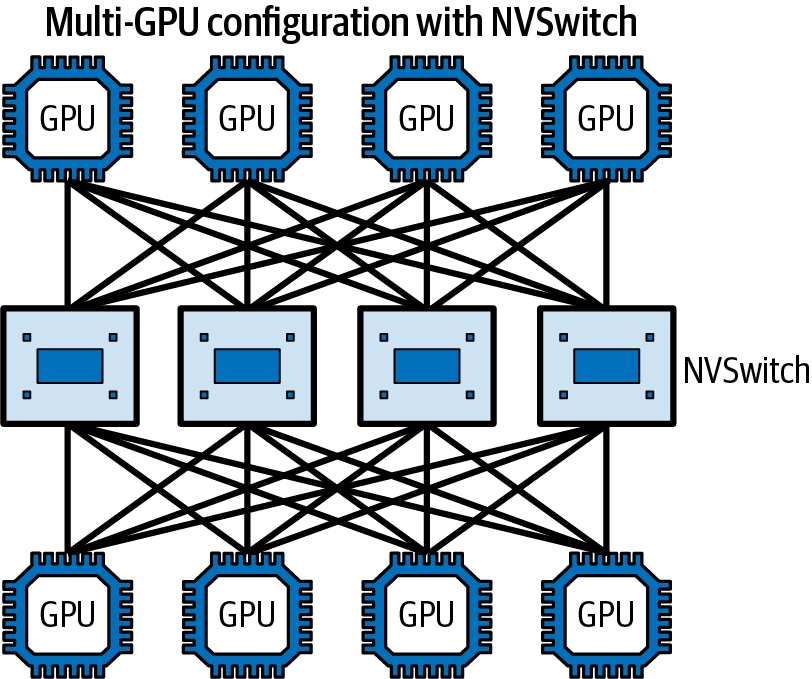

- H100 SXM + NVLink + NVSwitch
- 연결된 GPU 수만큼 인터커넥트 대역폭이 나뉘는 것이 불편하다면, NVSwitch를 사용해 모든 GPU 연결에 대해 900GB/s의 전체 대역폭을 확보할 수 있다.

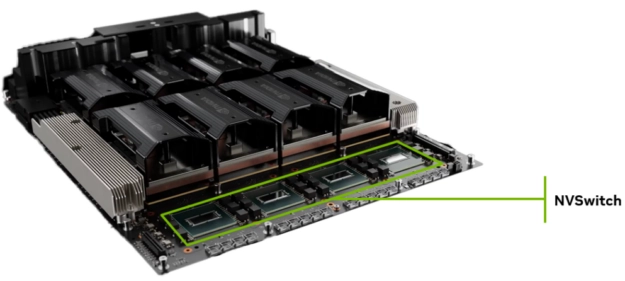

- NVSwitch는 여러 개의 NVLink 지원 GPU를 연결하는 별도의 고가의 고대역폭 스위치이다.
Inter-node 인터커넥트 (노드 간)
- 한 노드에 담을 수 있는 GPU 수는 물리적 제약, 전력, 냉각, 소프트웨어 지원 등으로 보통 최대 8개로 제한됨
- Inter-node serving은 intra-node serving보다 latency와 운영 복잡도가 커지므로 가능하면 한 노드 안에서 먼저 최적화하는 것이 좋다.
- LLM 서비스의 경우, 대부분의 배포는 여전히 단일 노드에서 각 모델 인스턴스(복제본이라고도 함)당 1개에서 8개의 GPU를 사용해 운영된다.
- 사용자 트래픽이 증가하면, 동일한 설정의 하드웨어 인스턴스를 추가해 모델 복제본 수를 수평적으로 확장한다.
- 이 접근법의 목표는 불필요한 노드 간 통신을 최소화하는 것
- Inter-node serving은 intra-node serving보다 latency와 운영 복잡도가 커지므로 가능하면 한 노드 안에서 먼저 최적화하는 것이 좋다.
- 모델이 더 커지면 여러 노드에 걸쳐 모델을 샤딩(sharding)해야 함. 여러 서버에 걸쳐 모델을 나누면 InfiniBand, RoCE 같은 네트워크 성능이 중요해진다.
- 최근 연구에서는 서로 다른 GPU 간에 프리필 단계와 디코딩 단계를 분리하는 방안을 모색하고 있다.
- 또한 DeepSeek V3/R1과 같은 혼합 전문가(MoE) 아키텍처를 사용하는 대형 모델의 경우, 전문가 병렬 처리와 데이터 병렬 처리 같은 기법이 노드 간에도 적용된다.
- 기초 개념을 다룬 후에 이러한 고급 주제들을 소개할 것
- 대표 솔루션: InfiniBand(IB) or RoCEv2 + GPUDirect RDMA
- RDMA(Remote Direct Memory Access): 노드 간 GPU끼리 직접 메모리 접근 가능
- 예: NDR 400G InfiniBand → 약 50 GB/s (노드 내부 대비 훨씬 느림)
GPU 전력 소비
-
마지막으로 중요한 제약: 전력 소비 - 눈에 잘 안 띄지만 근본적인 GPU 지표
-
단위: 와트(W), 보통 TDP(Thermal Design Power)로 표현 - GPU가 지속적인 부하 하에서 설계상 소비하도록 만들어진 최대 지속 전력
-
최신 데이터센터 GPU는 수백 와트에서 700W 이상까지 다양하며, 전력 예산이 클수록 연산 밀도와 메모리 대역폭이 높아지지만, 그만큼 냉각·전력 공급·시스템 통합에 대한 요구사항도 엄격해짐
-
배포 환경별 중요도가 다름:
- 일반 클라우드 사용자: 전력은 대부분 추상화되어 있음 - 사용자는 그냥 인스턴스 타입을 선택하고 사용량/시간 기준으로 과금됨. 전력은 가격·가용성·성능 등급에 암묵적으로 반영될 뿐 직접 관리하지 않음
- 클라우드 제공업체/프라이빗 데이터센터: 전력은 1급 설계 제약. 랙당/시설당 배치 가능한 GPU 수를 전력·냉각 용량이 제한하므로, 와트당 성능(performance per watt)이 고정된 인프라 예산 하에서 처리량을 극대화하는 핵심 지표가 됨
- 엣지/온디바이스 시스템: 전력이 시스템 전체를 규정하는 제약. 배터리, 발열, 폼팩터의 엄격한 한계로 인해 모델 아키텍처, 정밀도 선택, 실행 전략이 최고 성능이 아니라 전력 효율성 중심으로 근본적으로 결정됨
-
전력은 단순히 "얼마나 빠른가"뿐 아니라 어디서, 어떻게 그 성능을 실제로 구현할 수 있는가까지 결정하는 요소이다.
Bottlenecks in LLM Model Loading
모델 로딩 과정 (VRAM)

모델 로딩은 storage에서 model weight를 읽고, CPU memory를 거쳐 GPU memory에 복사한 뒤, runtime이 실행 가능한 형태로 준비하는 과정.
LLM 서빙의 첫 단계는 모델 가중치(weights)를 로드해서 GPU 메모리에 캐싱하는 것이다.

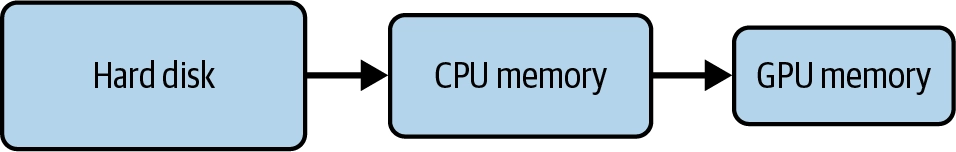

로딩 과정: 디스크 → CPU 메모리(시스템 메모리) → GPU 메모리 순으로 가중치가 이동
병목은 다음 지점에서 생긴다.
- 원격 storage에서 weight 다운로드
- Disk I/O
- CPU memory copy
- CPU to GPU transfer
- GPU memory allocation
- model initialization 및 compilation/warmup
한 번 로드되면 가중치는 GPU 메모리에 캐싱된 상태로 유지되어 들어오는 요청을 즉시 처리할 준비가 된다.
따라서 모델 가중치를 전부 담을 수 있을 만큼 충분한 GPU 메모리가 반드시 필요하다.
하드디스크와 CPU 메모리는 모델 가중치를 옮기기에 훨씬 느리기 때문에 실시간 추론에는 비현실적이다.
| 구분 | 대역폭 |
|---|---|
| Hard Disk (SSD) | 0.5 ~ 14 GB/s |
| CPU Memory | 50 ~ 200 GB/s |
| GPU Memory | 300 GB/s ~ 3 TB/s |
모델 사이즈 추정
모델의 메모리 사용량을 계산할 때의 핵심 변수는 파라미터 개수와 파라미터의 데이터 타입이다.
-
모델의 파라미터 개수
- Hugging Face의 모델은 이름 자체에 파라미터 개수가 드러나는 경우가 많다.
- 예: Llama-2-7b → 이름에서 알 수 있듯 약 70억(7 billion)개의 파라미터를 가진 모델
-
파라미터의 데이터 타입 (정밀도, precision)
- Hugging Face 리포지토리의 config.json 파일에서 확인 가능
- 특히 torch_dtype 속성이 모델 가중치에 사용된 정밀도를 알려줌
- 예: "torch_dtype": "float16" → 가중치 저장·연산에 16비트 부동소수점 사용
| 정밀도 | 비트 수 | 바이트 크기 |
|---|---|---|
| FP32 (단정밀도, single precision) | 32 | 4 바이트 |
| FP16 (반정밀도, half precision) / BF16 | 16 | 2 바이트 |
| INT8 (1/4 정밀도, quarter precision ) / FP8 | 8 | 1 바이트 |
계산 예시: Llama-2-7b*
- 파라미터 수: 약 70억 개
- 정밀도: BF16 → 파라미터당 2바이트
- 7 billion parameters × 2 bytes/parameter = 14 billion bytes = 14 GB
- 실제로 모델 파일의 크기를 확인하면 총 약 13 GB(9.98 + 3.5GB)로, 이 추정치와 거의 일치

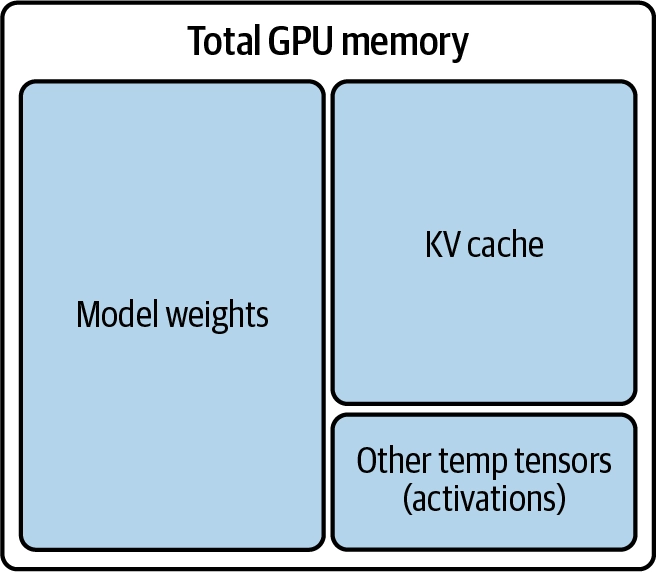

KV Cache 크기 추정

앞 절에서 Llama-2-7b 모델 크기가 약 14GB임을 확인했다.
만약 16GB GPU가 있다면 모델 로딩은 문제없고, 짧은 요청 하나 정도는 잘 돌아갈 것
하지만 모델을 겨우 담을 정도의 메모리만 있는 GPU는 이상적이지 않다.
바로 KV 캐시(KV cache) 때문KV 캐시용 여유 공간이 너무 작으면 → 배치 크기(batch size)와 컨텍스트 길이가 심하게 제한됨
KV Cache 계산 공식
- 토큰당 KV 캐시 크기 = 2 × 층 수 × 어텐션 헤드 수 × 헤드 차원 × 데이터 타입 크기

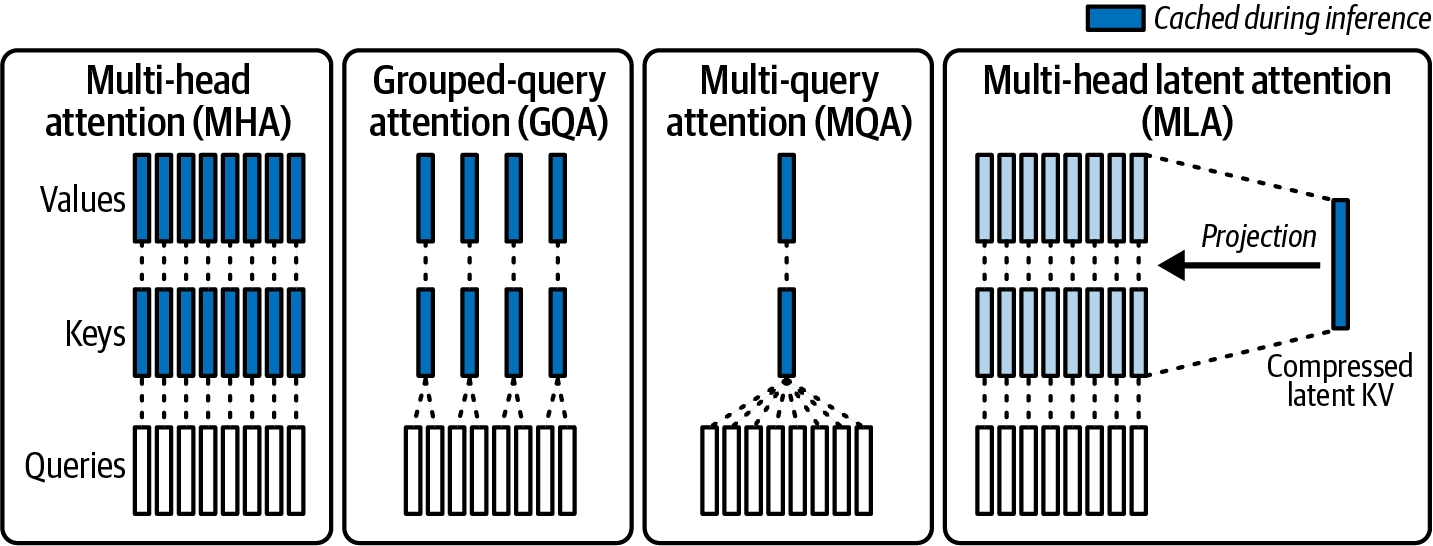

- 다음 예시에서는 기본적인 멀티헤드 어텐션(MHA) 형태를 사용하는 Llama-2-7b를 사용
계산 예시: Llama-2-7b (기본 MHA 방식 사용)
- 어텐션 레이어 수: 32
- 어텐션 헤드 수: 32
- 헤드 차원: 128 (= 4096 / 32)
- 정밀도: half precision → 토큰당 2바이트
- 토큰당 KV 캐시 크기 = 2 × 32 × 32 × 128 × 2 = 524,288 바이트 = 0.5MB
예를 들어, 최대 시퀀스 길이를 4,096으로 설정해 긴 문단을 요약하는 데 이 모델을 사용한다고 가정
- 배치 크기 16 가정 (요청 배치 처리)
- 총 KV 캐시 = 0.5MB 토큰 × 요청당 4,096 토큰 × 배치 크기 16건 = 32GB
- 이건 모델 자체 용량인 14GB보다도 더 큰 크기
실전 GPU 비교 : A10 (24GB) vs L40S (48GB)
앞선 예시인 Llama-2-7b 가정
| GPU / 메모리 | 모델 로드 후 남은 메모리 | 최대 배치 크기 | 시간당 비용(AWS 온디맨드) |
|---|---|---|---|
| A10 24 GB | 10 GB (24 – 14) | 4 (10 × 1024/(0.5 × 4096) = 5 ) | $2 |
| L40S 48 GB | 34 GB (48 – 14) | 16 (34 × 1024/(0.5 × 4096) = 17) | $3.75 |
- A10은 병렬 요청 4개만 처리 가능, L40S는 16개 처리 가능
- L40S가 더 비싸지만, 결과적으로 비용 효율은 더 좋다 (동시 처리량이 4배 늘어난 데 비해 비용은 약 2배 정도만 증가)
- 활성화(activation), 즉 중간 계산 단계에서 생성되는 텐서를 위한 공간도 GPU 안에 따로 확보해둬야 하기 때문
Bottlenecks in LLM Model Execution
GPU 연산 및 메모리 대역폭의 경계 (어느 것이 병목)
모델이 GPU 메모리에 완전히 로드되어 서빙 준비가 끝났다면, 이제 다른 질문을 던질 차례이다.
모델 서빙의 병목 지점이 GPU 연산(compute FLOPS)에 의해 생기는가, 아니면 GPU 메모리 대역폭(memory bandwidth)에 의해 생기는가?

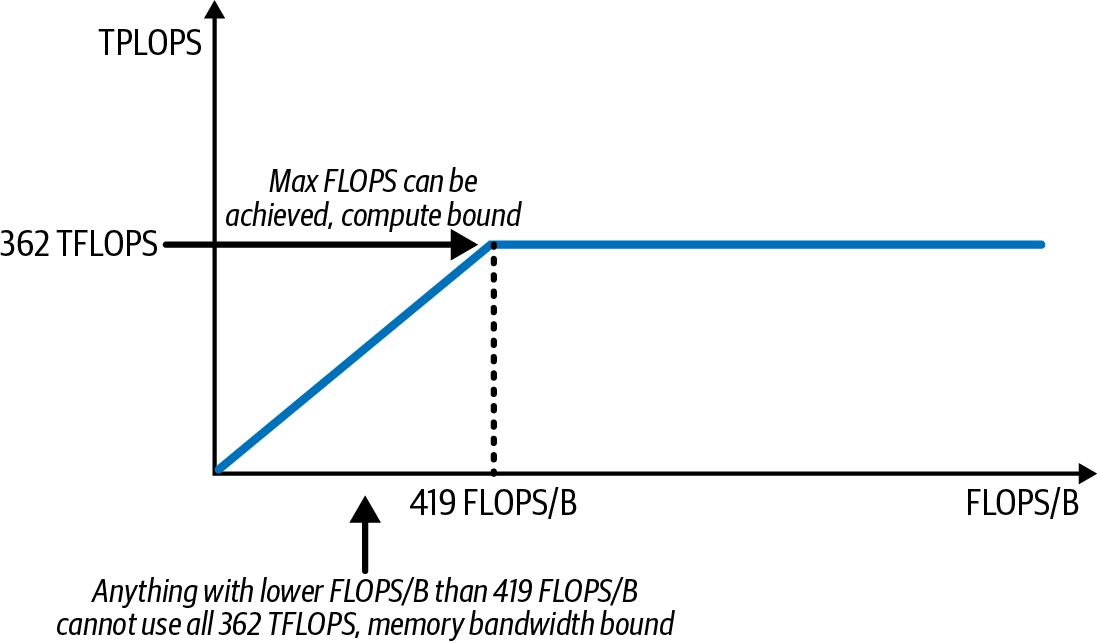

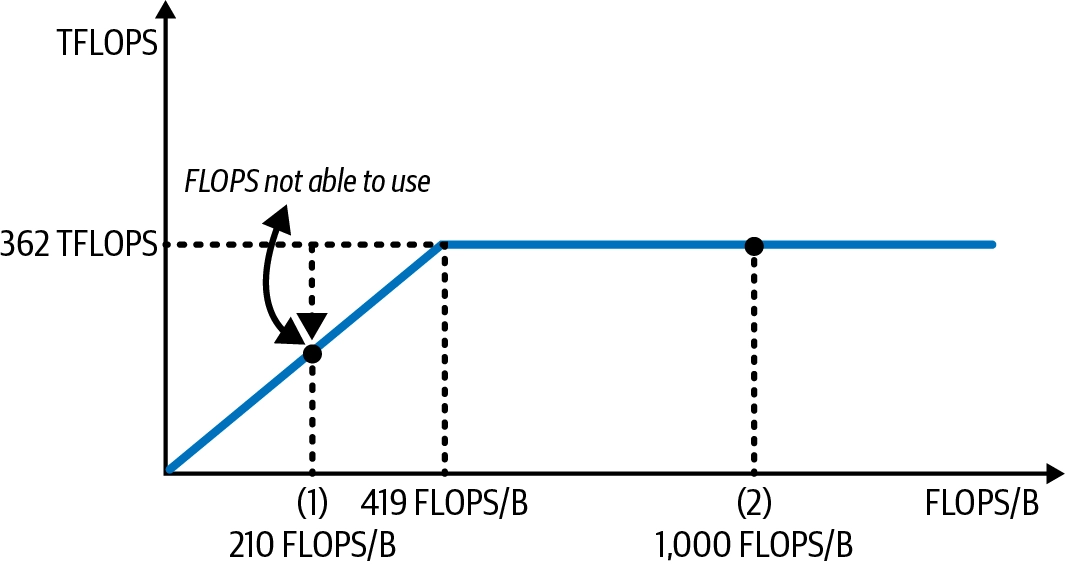

Arithmetic Intensity (산술 강도)
- 이를 분석하기 위해서는 Arithmetic Intensity라는 개념이 필요하다.
- 이는 알고리즘 구현 연산 수와 접근한 바이트 수의 비율을 의미한다.
- 이는 기본적으로 데이터가 연산 유닛으로 이동할 때의 연산 횟수(FLOPS)를 바이트당 FLOPS 비율로 계산한 것
- 산술 강도 = FLOPS 수 / 데이터 이동량
- 산술 강도가 낮음: 연산은 적게 필요하지만 데이터 읽기/쓰기가 많은 워크로드
- 산술 강도가 높음: 데이터는 적게 읽고 쓰지만 그 위에서 많은 연산을 수행하는 워크로드

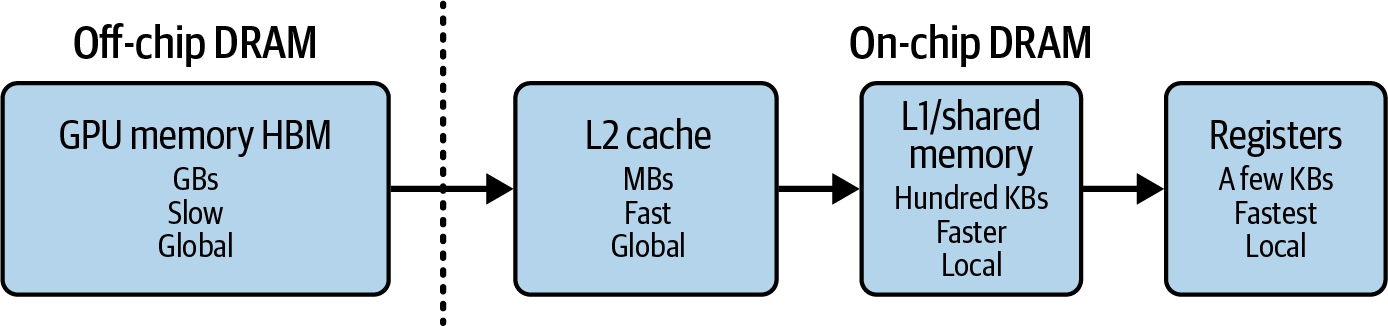

Data Movement (데이터 이동)

- 데이터 이동은 모델 실행 시점에 일어나는 것으로, 모델 가중치가 이미 GPU 메모리(off-chip HBM)에 있는 상태에서 발생합니다. (모델 로딩과는 다른 개념)
- 온칩(on-chip) 메모리: L2 캐시, L1 캐시, 공유 메모리 → SRAM으로 구성됨
- SRAM: 용량은 작고 비싸지만 훨씬 빠름, 연산 유닛 바로 옆에 위치
- HBM: 속도를 희생하고 용량을 확보
- SRAM은 저지연 연산을 지원, HBM은 모델 가중치 같은 대용량 데이터 저장을 담당
- 서빙 중 데이터 흐름 : HBM → SRAM(L2/L1/공유 메모리) → 레지스터로 이동해야 실제 연산이 수행됨
- 서빙 중 모델 가중치와 모든 중간 결과가 계속 레지스터로 읽혀 들어가는데, 이 경로에서 가장 느린 구간이 GPU 메모리(HBM)이기 때문에 GPU 메모리 대역폭이 데이터 이동의 기준 지표가 된다.
- 예외: 가중치나 출력이 충분히 작아서 flash attention처럼 온칩 캐시에 영리하게 담기는 경우는 다소 다름 (6장에서 다룸)
계산 예시: L40S (FP16 기준)
| 항목 | 값 |
|---|---|
| GPU Memory | 48 GB GDDR6 with ECC |
| Memory Bandwidth | 864 GB/s |
| Interconnect Interface | PCIe Gen4 x16: 64 GB/s bidirectional |
| NVIDIA Ada Lovelace Architecture CUDA Cores | 18,176 개 |
| NVIDIA Third-Generation RT Cores | 142 개 |
| NVIDIA Fourth-Generation Tensor Cores | 568 개 |
| RT Core Performance TFLOPS | 212 TFLOPS |
| FP32 TFLOPS | 91.6 TFLOPS |
| TF32 Tensor Core TFLOPS | 183 TFLOPS |
| BFLOAT16 Tensor Core TFLOPS | 362.05 TFLOPS |
| FP16 Tensor Core | 362.05 TFLOPS |
| FP8 Tensor Core | 733 TFLOPS |
| Peak INT8 Tensor TOPS | 733 TOPS |
- 산술 강도 = FLOPS 수 / 데이터 이동량(바이트)
- 362 TeraFLOPS / 864 GB/s = (362 × 1012승 FLOPS) / (864 × 109승 B) ~= 419 FLOPS/B
Roofline Model (루프라인 모델)

- 시스템의 연산 능력과 메모리 대역폭을 함께 나타내어, 애플리케이션이 compute-bound(연산 제한)인지 memory-bound(메모리 대역폭 제한)인지 판별하는 시각적 성능 모델
- x축: 산술 강도 arithmetic intensity (FLOPS/B)
- y축: 달성 가능 성능 attainable performance (TFLOPS)
- 산술 강도가 419 FLOPS/B보다 낮으면, GPU가 낼 수 있는 최대 362 TFLOPS를 다 활용하지 못함
실전 워크로드 분석
이제 산술 강도와 루프라인 모델을 사용해 특정 GPU의 작업 부하가 연산 대역폭으로 제한되는지, 아니면 메모리 대역폭으로 제한되는지 분석해보자.
약 210 FLOPS/B의 워크로드가 있다고 가정해 보자. 이는 419 FLOPS/B의 크로스오버 포인트의 절반 정도이다.

- 데이터 포인트 (1)
- 산술 강도 : ~210 FLOPS/B (419의 절반)
- 상태 : 메모리 대역폭 제한(memory-bound)
- 비유 : 연산력은 여유가 있는데 데이터 공급이 못 따라감
- 데이터 포인트 (2)
- 산술 강도 : 1,000 FLOPS/B
- 상태 : 연산 제한(compute-bound)
- 비유 : 데이터는 빠르게 공급되지만 연산력 용량이 이미 꽉참 → 더 읽어봤자 소용없음, 이게 이 칩의 최대 속도
그렇다면, 우리가 서빙하고자하는 LLM은 실제로 어떤 성격인가?
산술 강도가 낮은 메모리 대역폭 제한(memory bandwidth-bound) 워크로드인가, 아니면 산술 강도가 높은 연산 제한(compute-bound) 워크로드인가?

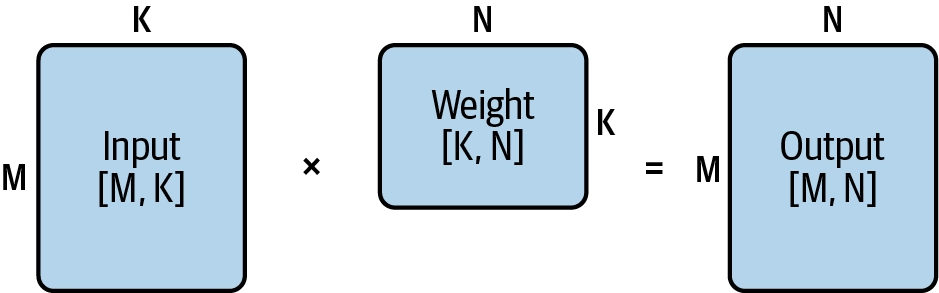

행렬 곱에서의 산술 강도
LLM 서빙 워크로드가 compute-bound인지 memory bandwidth-bound인지 알아내려면, LLM 아키텍처 내부 각 레이어의 산술 강도를 계산해야한다.
LLM은 대부분 트랜스포머 블록으로 구성되며, 그 안에는 크게 셀프 어텐션 레이어와 피드포워드 레이어 두 요소가 있다.
두 레이어 모두 계산의 대부분은 행렬 곱이다.
그 외에도 element-wise 연산, reduction 연산 등이 있지만, 이들은 로드하는 데이터 대비 연산량이 적어 산술 강도가 낮은 편이며, 전체 연산에서 차지하는 비중은 작다.

for m in [0, M):
for n in [0, N):
for k in [0, K):
Outputs[m][n] += Inputs[m][k] * Weights[k][n]
산술 강도 계산
-
분자 (연산 횟수)
- 위 코드에서: M × N × K번의 곱셈 + M × N × (K−1)번의 덧셈
- 단순화하면:
- 연산 횟수 = 2 × M × N × K
-
분모 (데이터 이동량)
- 입력 행렬 2개(Inputs, Weights)를 읽고, 출력 행렬 1개(Outputs)를 씀
- 값의 정밀도를 2바이트(예: FP16)로 가정하면:
- 데이터 이동 = 2 × (입력 크기 + 가중치 크기 + 출력 크기) = 2 × (M × K + K × N + M × N)
- data movement = 2 × (inputs size + weight size + outputs size) = 2 × (M × K + K × N + M × N)
-
최종 공식 : 산술 연산 강도 = 연산 횟수 / 데이터 이동 횟수
- 산술 연산 강도 = 2 × M × N × K / (2 × (M × K + K × N + M × N)) = M × N × K / M × K + K × N + M × N
계산 예시: L40S (FP16 기준)
| 행렬 크기 (M=N=K) | 산술 강도 (FLOPS/Byte) | L40S 기준 판정 |
|---|---|---|
| 64 | 21 | 메모리 대역폭 제한(memory bandwidth-bound) |
| 512 | 170 | 메모리 대역폭 제한(memory bandwidth-bound) |
| 4096 | 1365 | 연산 제한(compute-bound)d |
- 이를 위에서 계속 예시로 들었던 L40S에 대입하면 다음과 같다.
- 행렬 크기가 ‘64 ~512’ 사이로 작을 때: 산술 강도가 각각 21, 170 → 419보다 훨씬 낮음 → 메모리 대역폭 제한
- 행렬 크기가 4,096으로 커지면: 산술 강도 1365 → 419를 훌쩍 넘음 → 연산 제한
그렇다면, LLM에서의 행렬은 연산 제한이 될만큼 큰가? 아니면 메모리 제한이 될만큼 작은가?
LLM의 프리필 단계와 디코드 단계에서의 산술 강도 분석
행렬이 클수록 산술 강도가 높아진다는 것을 알았다. 하지만 LLM 서빙에서 항상 큰 행렬 곱셈을 얻을 수 있는 것은 아니다.
특히 배치 크기가 1일 때(한 번에 요청 하나만 처리)는 더욱 그렇다.
입력 텐서의 shape
- 입력 텐서: [배치 크기, 시퀀스 길이, 모델 히든 차원] 3차원
- 배치 크기: 동시에 처리하는 요청 수
- 시퀀스 길이: 입력 프롬프트의 토큰 수 (매우 가변적, "Hello" 같은 짧은 문구부터 100만 토큰짜리 긴 문단까지)
- 모델 히든 차원: 모델 내부에서 각 토큰 벡터가 갖는 값의 개수 (모델 용량·성능에 영향)
- 요청 1개만 처리(배치 크기=1)한다고 가정하면 → [시퀀스 길이, 히든 차원] 2차원 행렬로 단순화됨

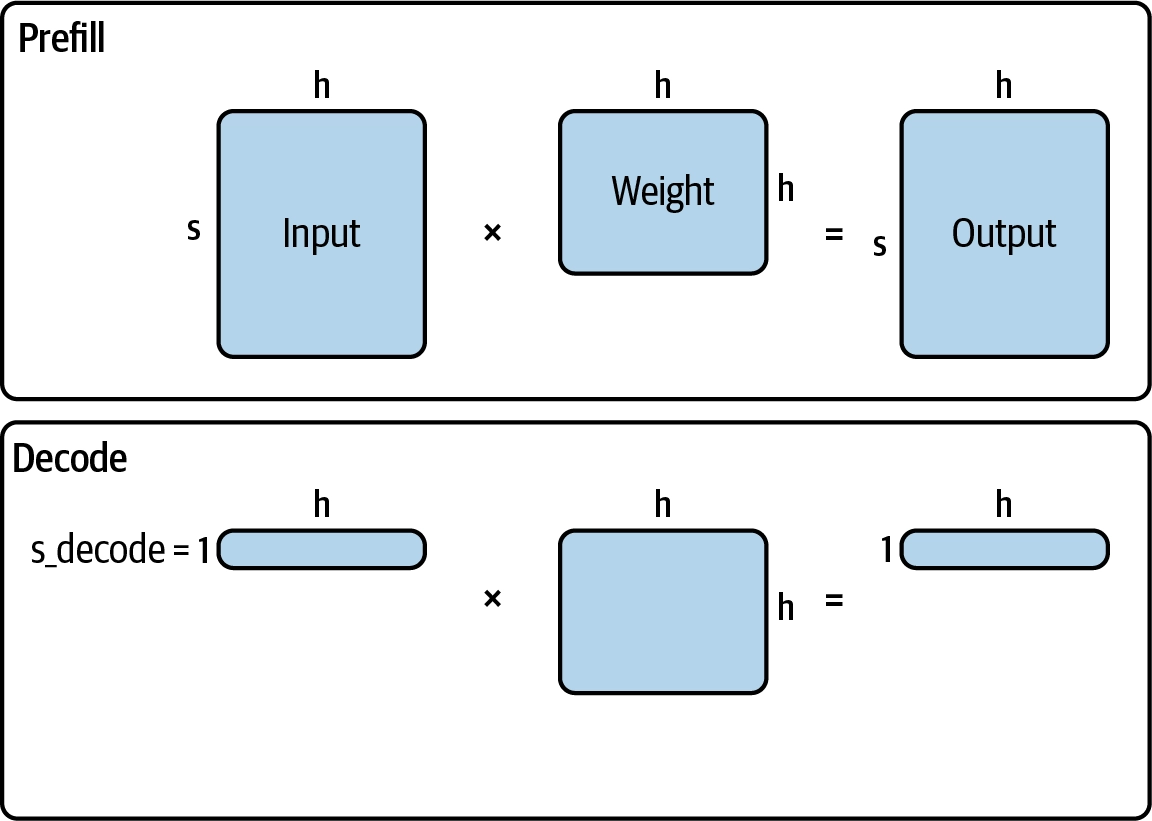

Prefill vs Decode

- CH2에서 다루었지만, 다시 언급
- 프리필 단계는 초기 처리 단계로, 모델이 출력 토큰을 생성하기 전에 입력 프롬프트를 인코딩하는 과정
- 트랜스포머 층을 사용해 입력 토큰에 대한 어텐션을 계산
- KV 캐시 항목 세트를 생성해 이후 생성 단계에 저장
- 디코딩 단계에서는 모델이 이전에 계산된 KV 캐시를 사용해 토큰을 하나씩 생성
| 시퀀스 길이 M = s for prefill M = 1 for decode | 히든 차원 K = N = h | Prefill arithmetic intensity (FLOPS/B) | Decode arithmetic intensity (FLOPS/B) | Verdict based on L40S |
|---|---|---|---|---|
| 64 | 4096 | 62.06 | approximately 1.0 | prefill·decode 둘 다 메모리 대역폭 제한 |
| 512 | 4096 | 409.60 | approximately 1.0 | prefill·decode 둘 다 메모리 대역폭 제한 |
| 4096 | 4096 | 1365.33 | approximately 1.0 | prefill 은 연산 제한, decode는 메모리 대역폭 제한 |
- 위에서 도출한 산술 강도 공식에 프리필과 디코드를 대입하면 위 표와 같다.
- 결론은 다음과 같다.
- Prefill: 시퀀스 길이가 충분히 길면 산술 강도가 크게 올라가 GPU 연산력을 포화시킬 만큼 높아짐 → compute-bound가 될 수 있음
- Decode: 시퀀스 길이와 무관하게 s=1이 고정이므로 산술 강도가 항상 매우 낮음(~1.0) → 시퀀스 길이가 아무리 길어도 항상 memory bandwidth-bound
- (이번 챕터에서는 추후 챕터에서서 배치가 필요한 이유를 설명하기 위해 배치 크기 의도적으로 제외해서 s=1 인것)
간략하게 얘기하면, 입력 프롬프트는 대량의 토큰을 한번에 입력받지만, 출력은 토큰을 한 번에 1개씩 생성하게 때문에 생기는 문제이다.
- LLM 서빙의 각 단계별 병목(bottleneck)에 대한 직관을 키우는 것
- 연산 제한(compute-bound) 워크로드 → 수학적 연산 최적화, FLOPS 절감 방향으로 최적화 기법을 찾아야 함
- 메모리 대역폭 제한(memory bandwidth-bound) 워크로드 → 불필요한 데이터 이동을 최소화하는 방향으로 최적화해야 함
Other AI Accelerators and Trends
기타 AI 가속기와 동향
LLM 추론 시장의 경쟁 칩들
- 범용 대안: AMD MI300X, Intel Gaudi2 - NVIDIA H100/A100의 대안
- 클라우드 전용: Google TPU, Amazon Inferentia - 각 클라우드에서만 주로 사용 가능
- 지역 제약 시장 대안: Huawei Ascend NPU - 특히 NVIDIA가 규제받는 시장에서 주목받음
- 스타트업들: Groq, Cerebras, Untether AI, SambaNova, d-Matrix 등
NVIDIA가 여전히 시장을 지배하는 이유 (2026년 초 기준)
- 범용성 vs 특화: 일부 경쟁 칩은 딥러닝 추론, 행렬곱, 트랜스포머 워크로드에 특화되어 있어 아키텍처가 더 단순하고 비용·에너지 효율이 좋지만, 모델 아키텍처가 빠르게 진화하는 상황에 대응하기 어려움
- 소프트웨어 생태계: NVIDIA는 CUDA 생태계가 학습·추론 모두에서 훨씬 성숙함. 반면 커스텀 칩들은 각자 독자적인 소프트웨어 스택 필요 (AMD의 ROCm, TPU의 JAX, Inferentia의 Neuron) → 전환 비용이 크고 커뮤니티 지원도 부족
- 온칩 SRAM 활용 칩들: 뛰어난 지연시간 성능을 내지만, SRAM 자체가 비싸고 모델 하나를 서빙하는 데 필요한 칩 수가 많아 비용 효율이 떨어지는 경우가 많음
- 유연성: NVIDIA GPU는 여전히 다양한 추론 구성에 대응하는 유연성에서 우위 - FP8·FP4 등 다양한 정밀도 지원, 높은 메모리 대역폭, 고급 GPU 인터커넥트 기능

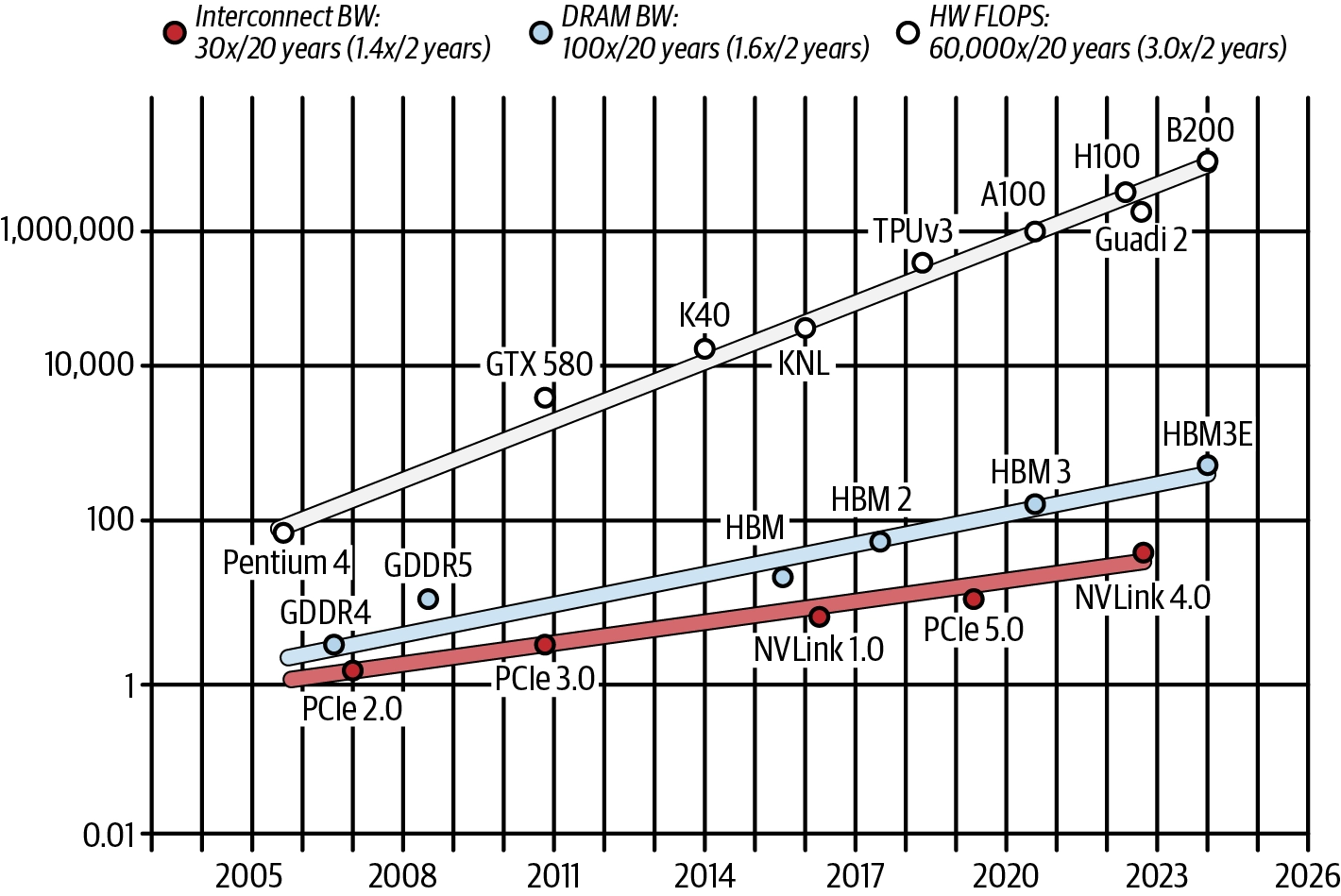

메모리 벽(Memory Wall) 문제 https://arxiv.org/pdf/2408.14158

- 지난 20년간(그림 5-17) 연산 성능(FLOPS)은 폭발적으로 향상된 반면, 메모리 대역폭·GPU 간 대역폭 같은 데이터 이동 속도는 훨씬 느리게 개선됨
- 결과적으로 데이터 이동 한계가 빠른 연산 발전을 제대로 활용하지 못하게 막는 걸림돌이 되었으며, 이를 "메모리 벽(memory wall)"이라 부른다.
- 많은 가속기 제조사들이 이 문제 해결에 뛰어들고 있다.
메모리 벽을 완화하는 두 가지 최신 트렌드
-
온칩 SRAM으로 연산을 더 가까이 끌어오기
- 대량의 온칩 SRAM을 활용해 모델 파라미터와 중간 데이터를 연산 유닛 바로 옆에 최대한 가깝게 유지 → 메모리 접근 지연을 크게 감소
- 비용은 비싸지만 극도로 낮고 예측 가능한 지연시간을 달성 가능 → 지연시간에 민감한 추론 워크로드에 매력적
- 구체적 사례: Groq와 NVIDIA의 최근 협력 - Link
- NVIDIA가 이 접근법에 관심을 보인다는 것은, 일부 추론 워크로드에서는 극한의 저지연이 피크 처리량보다 더 가치 있을 수 있다는 업계의 폭넓은 인식을 보여줌 - 실리콘 비용이 더 들고 모델을 여러 칩에 걸쳐 신중히 분할해야 하더라도
-
긴밀하게 결합된 멀티 GPU 시스템 전체로 성능 확장
- 이 트렌드는 CPU 계층까지 확장됨: 예) NVIDIA Grace CPU는 고대역폭 인터커넥트로 GPU와 긴밀히 통합되어, 대규모 멀티 GPU 시스템에서 CPU-GPU 간 데이터 전송 오버헤드를 감소
- 대표 사례: GB200 NVL72 (NVIDIA 랙 스케일 아키텍처) https://www.nvidia.com/en-us/data-center/gb200-nvl72/
- B200: Blackwell 세대 GPU
- GB200: Grace CPU + Blackwell GPU를 NVLink-C2C로 연결한 빌딩 블록 → 고대역폭·저지연 CPU-GPU 결합
- NVL72: NVLink Switch System을 이용해 72개의 Blackwell GPU를 하나의 거대한 NVLink 도메인으로 연결한 랙 스케일 시스템
- 결과: GB200 NVL72는 랙 하나에 Grace CPU 36개 + Blackwell GPU 72개를 연결한 구조
- 이 랙 스케일 아키텍처는 대형 MoE 모델의 분리형 서빙(disaggregated serving)과 결합될 때 특히 강력함 (7장에서 다룰 고급 기법) https://newsletter.semianalysis.com/p/inferencex-v2-nvidia-blackwell-vs
- 현재는 이런 최신 소프트웨어-하드웨어 공동설계(codesign)가 필요한 구성을 업계 대부분이 아직 도입 중인 단계이며, Frontier Labs와 빅테크 등 일부 하이퍼스케일러만이 최전선에서 채택하고 있음
CH6. Essential LLM Optimization Techniques
Request Batching and Scheduling-level Optimizations
CH2에서 서빙 중 요청을 묶어서 배치로 처리하면 응답 속도가 늘질 수 있지만, 더 높은 처리량을 달성할 수 있다는 것을 배웠다.
왜 그런지 더 깊이 이해하기 위해 CH5에서 배운 산술 강도라는 개념을 적용해서 분석해보자.
배칭은 단순히 '여러 요청을 한꺼번에 처리하는 것'의 의미가 아니라, 개별 요청 하나로는 낭비되던 GPU 연산력을, 여러 요청을 묶어 행렬 크기를 키움으로써 산술 강도를 높여 실제로 활용하게 만드는 것의 의미가 있다.
실시간 서빙에서 Batching이 필요한 이유
이전 챕터에서 Prefill 단계에서는 높은 산술 강도를 달성하였지만, Decode 단계에서는 s = 1이기 때문에 항상 낮은 산술 강도를 사용할 수 밖에 없어 비효율적이라는 얘기를 하였다.
이에 Batching을 도입하여 이 문제를 해결한다. (s = n)

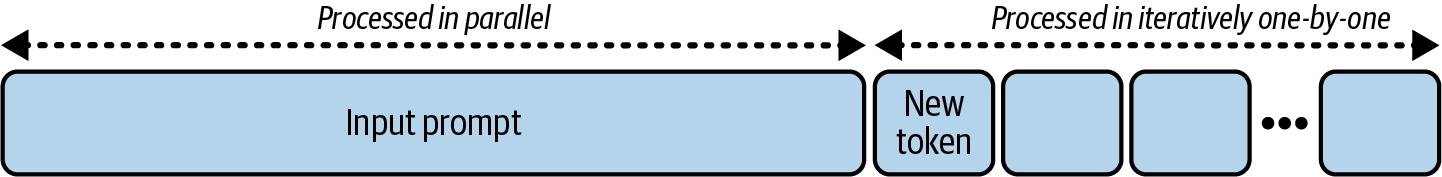

Batching 도입 전 (s = 1)

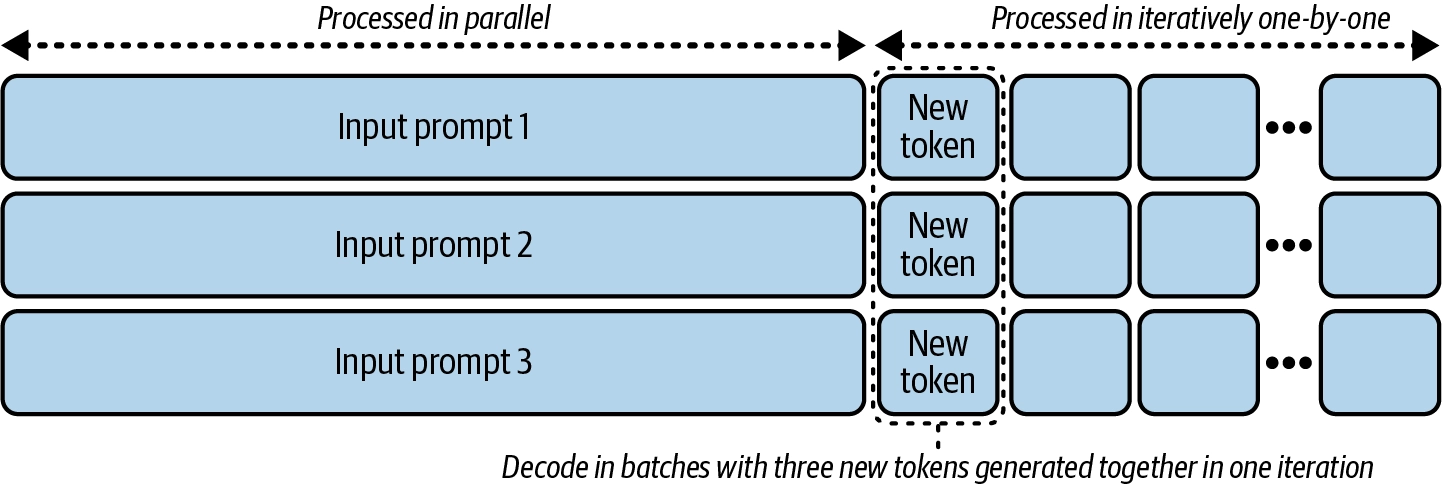

Batching 도입 후 (s = 3)

- prompt1, prompt2, prompt3 세 개의 입력 프롬프트를 하나로 배칭해서 모델에 전달
- Decode 단계는 여전히 반복(iteration)당 토큰 하나씩 생성하지만, 요청들을 배칭했기 때문에 한 번의 반복에서 세 개의 새 토큰을 동시에 생성할 수 있음 - 각 요청당 하나씩
- 이를 통해 산술 강도가 인위적으로 상승합니다: 모델 가중치는 여전히 한 번만 읽지만, 그 한 번의 읽기로 더 많은 계산을 수행하고 더 많은 토큰을 생성하게 된다.
- Prefill : 효과가 제한적. 이미 입력 토큰 전체를 병렬로 처리하고 있어서, 입력 프롬프트가 아주 작지 않은 이상(대략 1,024 토큰 미만이 아닌 이상) prefill 자체만으로도 GPU 연산 능력을 이미 포화시킴 → 배칭으로 얻는 추가 병렬성의 효과는 미미함
- Decode : 특히 효과적. 한 번에 토큰 하나씩만 생성하는 구조이므로, 여러 요청을 묶으면 전체 처리량이 상승하고 GPU FLOPS 활용률이 개선됨
온라인 추론에서의 동적 배칭
Static Batching의 문제
- 온라인 서비스에서는 요청이 언제 들어올지 알 수 없다.
- 예시
- Max Batch가 10이라고 해서 무조건 10개가 찰 때까지 기다리면
- Request 1~9 : 바로 도착
- Request 10 : 5분 후 도착
- 앞의 9명이 5분이나 기다릴 수 있다. ⇒ 오프라인 사용 사례에는 적합하지만, 온라인 추론에는 부적합
해결 방법 : Max Batch Size + Max Delay Time
- 대기 중인 요청 수가 최대 배치 크기에 도달 → 최대 지연 시간이 아직 안 지났어도 즉시 전송
- 최대 지연 시간에 도달 → 배치에 요청이 단 하나뿐이더라도 즉시 전송
- 가장 이해가 빠른 예시
- “10명이 차면 바로 출발하고, 10명이 안 차더라도 5분이 지나면 출발한다.”
- 파라미터 튜닝 방향 : 지연시간 SLA를 지키는 선에서 배치 크기를 최대한 높게 유지
- 배치 크기(max batch size)
- 너무 높이면: 처리 지연시간 증가 + GPU/CPU 메모리 사용량 증가 → 결국 OOM(메모리 부족) 위험
- 최대 지연 시간(max delay time)
- 너무 길게 설정 + 높은 배치 크기 조합 → 이미 도착한 요청들이 오래 대기하게 됨
- 너무 짧게 설정 → 배치를 제때 채우지 못해 실제 처리되는 배치 크기가 줄어듦 (배칭 효과 반감)
- 배치 크기(max batch size)
- Traditional inference에서는 효과적이지만, LLM은 request마다 output 길이가 달라 batch 내부의 sequence가 서로 다른 시점에 끝난다.
온라인 추론을 위한 Continuous Batching

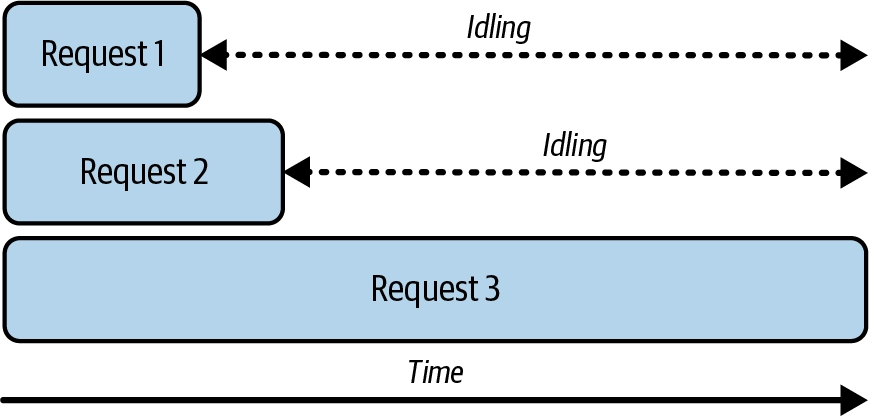

동적 Batching의 한계

- 동적 배칭은 대부분의 전통적인 ML 서빙에는 잘 작동하지만, LLM은 더 크고 독특한 문제를 안고 있다.
- 입력·출력 길이가 요청마다 크게 다름 → 배치 안 요청들이 처리 완료까지 걸리는 시간이 제각각
- 동적 배칭에서는 배치의 전체 완료 시간이 가장 길고 느린 요청에 의해 결정됨 (배치 안 모든 요청이 끝나야 결과 반환)
해결 방법 : Continuous Batching (= inflight batching, interactive batching)


- 연속 배칭: 정해진 배치 크기·시간을 기다리지 않고, 요청을 백엔드 모델에 즉시 추가하고 그때그때 유동적으로 그룹핑
- 배치 내 실행 중인 요청 하나가 끝나는 즉시 → 대기열에 있던 요청이 바로 그 자리에 추가됨

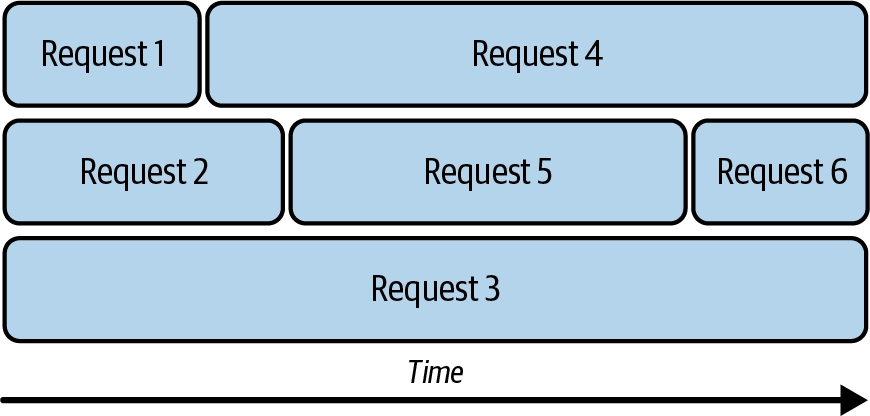

- 예시
- 처음에 요청 1, 2, 3이 처리 시작
- 요청 1이 끝나면 → 새로 도착한 요청 4가 즉시 추가
- 요청 2가 끝나면 → 요청 5 추가
- 요청 5가 끝나면 → 요청 6 추가
- 튜닝해야 할 파라미터
- 최대 지연 시간(max delay time)
- 더 이상 인위적으로 설정할 필요 없음 (동적 배칭과의 차이점)
- 최대 배치 크기(max batch size)
- 여전히 관리·튜닝 필요 (단, 이 파라미터는 절대 상한선(upper bound) 역할만 함)

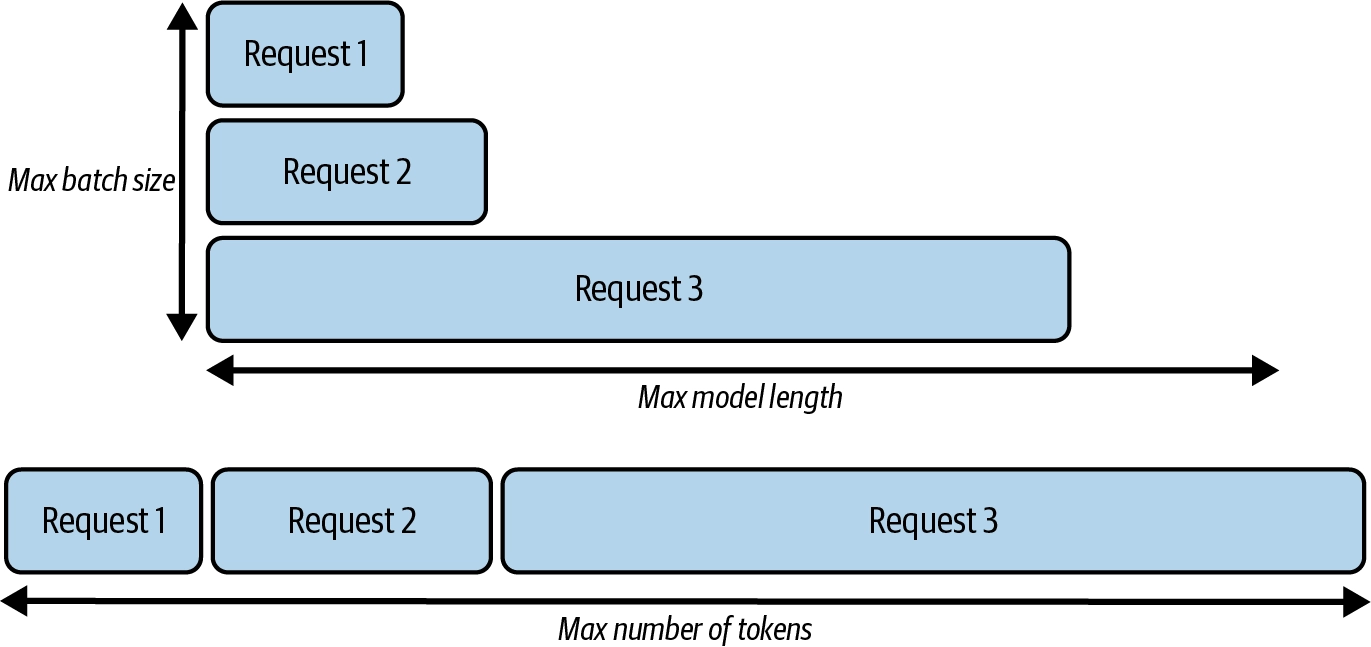

- 추가 파라미터: 최대 배칭 토큰 수
- 토큰(token) 레벨의 더 세밀한 제어
- LLM 요청은 입력 길이가 천차만별이기 때문
- 요청 개수 제한만으로는 토큰 길이 차이를 반영하지 못해 배치가 너무 가볍거나 너무 무거워질 수 있음
- 최대 지연 시간(max delay time)
- 단계별 실제 제약 조건
- Prefill 단계: 입력이 훨씬 길기 때문에 최대 토큰 수(max number of tokens)가 가장 중요한 요소
- Decode 단계: 병렬성은 보통 최대 배치 크기(max batch size)에 의해 정해짐
vLLM 파라미터
--max-num-batched-tokens: 최대 배칭 토큰 수, 한 iteration에서 배치 전체가 소비할 수 있는 총 토큰 수의 상한--max-num-seqs: 최대 (동시) 배치 크기, 한 iteration에서 동시에 처리할 수 있는 요청 개수의 상한--max-model-len: 스케줄러가 배치 전체에서 허용하는 총 토큰 수의 상한
Chunked Prefill을 이용한 Continuous Batching
문제 제기: Prefill과 Decode는 서로 다른 워크로드

- 연속 배칭은 요청마다 길이가 다른 문제는 해결했지만, LLM 서빙의 또 다른 독특한 측면을 간과하고 있다 -> prefill과 decode는 서로 완전히 다른 성격의 워크로드
- Prefill: 산술 강도가 높아 배칭의 도움을 크게 필요로 하지 않음
- Decode: 산술 강도가 낮아 배칭의 이득을 크게 받음

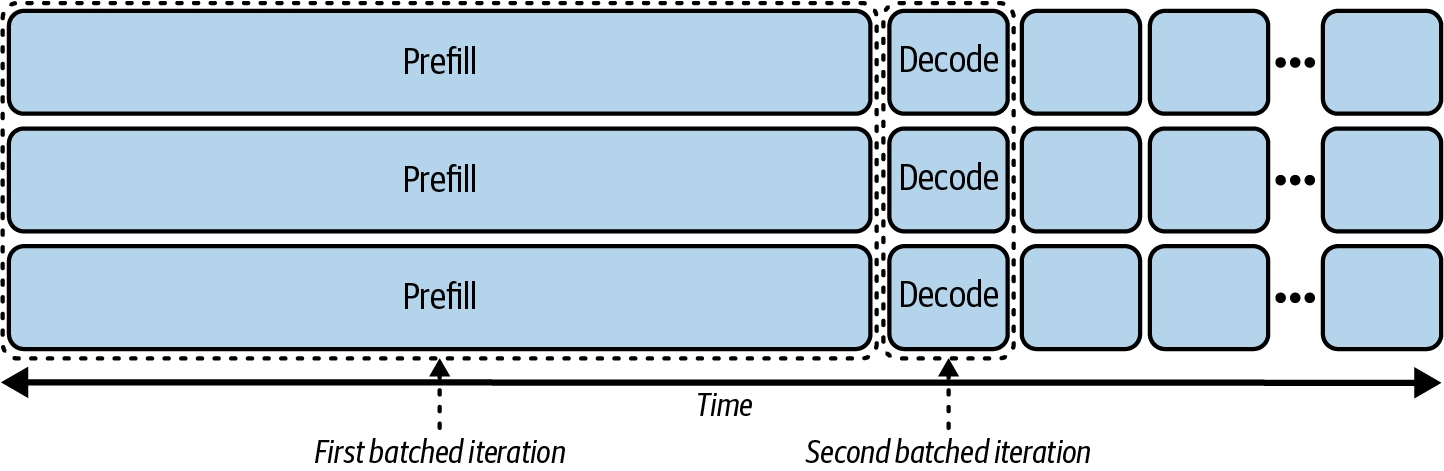

- Continuous Batching에서 예시로 든 시나리오는 사실 "체리피킹된 이상적인 경우"였다.
- 모든 요청의 입력 길이·출력 길이가 동일하고 시작 시점도 같은 경우.
- 이 경우 iteration 1에서 세 요청의 prefill이 함께 배칭되고, iteration 2에서 세 요청의 decode가 함께 배칭됩니다. (거의 발생할 수 없는 상황이다)
실제 온라인 서빙에서는 요청은 무작위로, 다른 시점에 도착한다.
요청 1이 이미 decode 중인데 요청 2가 도착해 prefill을 시작하고 싶다면? decode를 우선할까, prefill을 우선할까? 아니면 같은 iteration에 함께 배칭할 수 있을까?

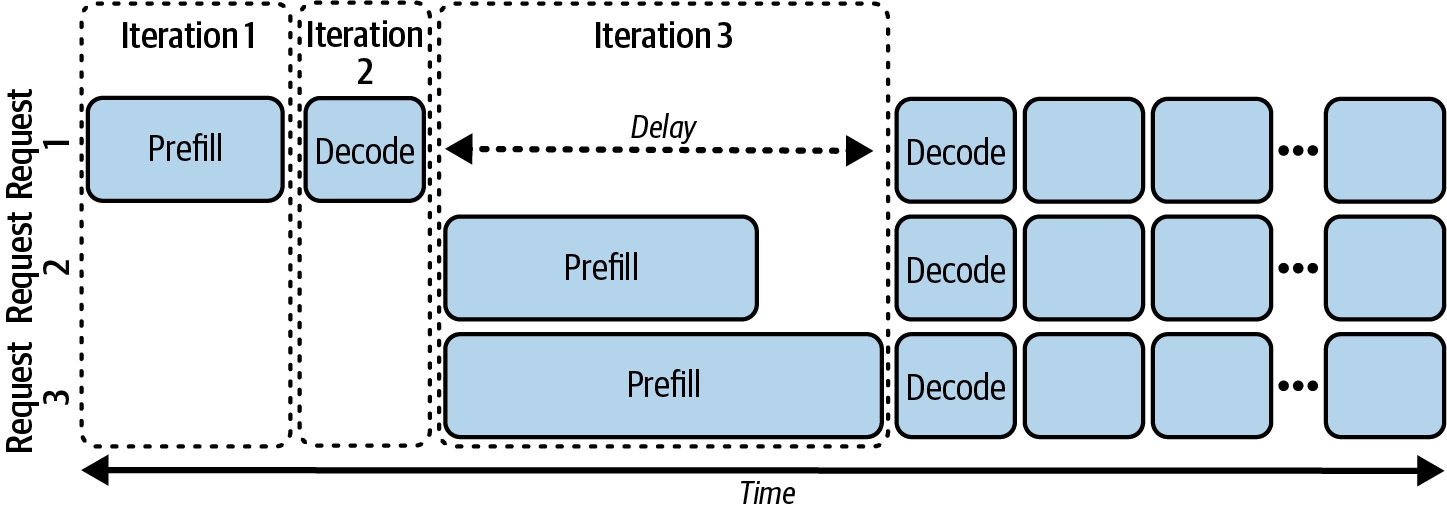

방안 1 : Prefill과 Decode를 함께 배칭하지 않음

- Prefill과 Decode를 섞은 하이브리드 워크로드는 더 복잡한 GPU 커널이 필요하므로, 우선 이 방법부터 검토
- 요청 1이 prefill(iteration 1) → decode(iteration 2) 진행 중, 요청 2·3이 도착
- 보통 prefill을 우선함 : prefill이 TTFT(첫 토큰까지의 시간)를 결정하는 중요한 지연시간 지표이기 때문(특히 챗봇 같은 대화형 서비스에서 중요)
- 하지만 iteration 3에서 요청 2·3의 prefill을 처리하는 동안 → 요청 1은 완전히 유휴(idle) 상태로 대기
- 요청 2·3의 프롬프트가 길면 → 요청 1의 종단 지연시간(end-to-end latency)과 토큰 간 지연시간(inter-token latency)에 큰 타격

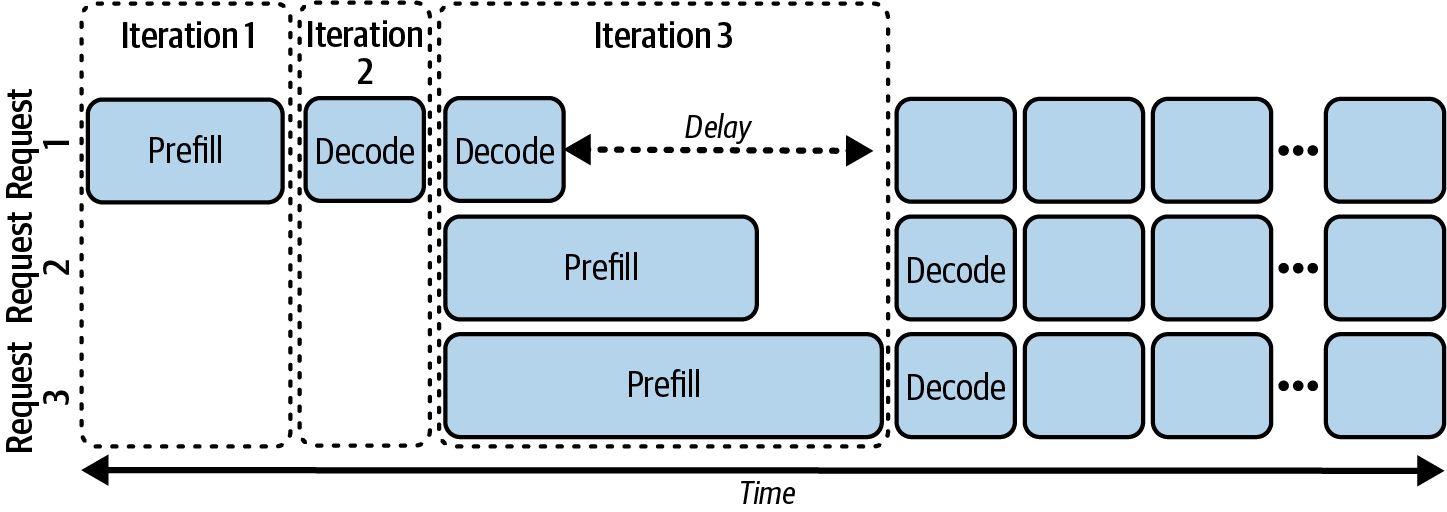

방안 2 : Prefill과 Decode를 함께 배칭

- 요청 1의 두 번째 decode 스텝을 iteration 3에 넣어, 요청 2·3의 prefill과 같은 배치 iteration에서 함께 실행
- 그래도 큰 도움은 안 됨 -> 토큰 하나를 디코딩하는 것은 prefill을 끝내는 것보다 훨씬 빠르기 때문, 특히 입력 프롬프트가 길 경우 지연이 여전히 두드러짐
해결 방법 : Chunked Prefill

- 긴 입력 프롬프트를 더 작은 청크(chunk)로 나누는 기법
- 긴 prefill 막대가 decode 박스와 비슷한 크기(이상적으로는 처리 시간도 비슷)의 여러 작은 prefill 조각으로 분할됨
- Chunked prefill은 긴 prefill을 여러 chunk로 쪼개 decode와 함께 처리할 수 있게 한다.

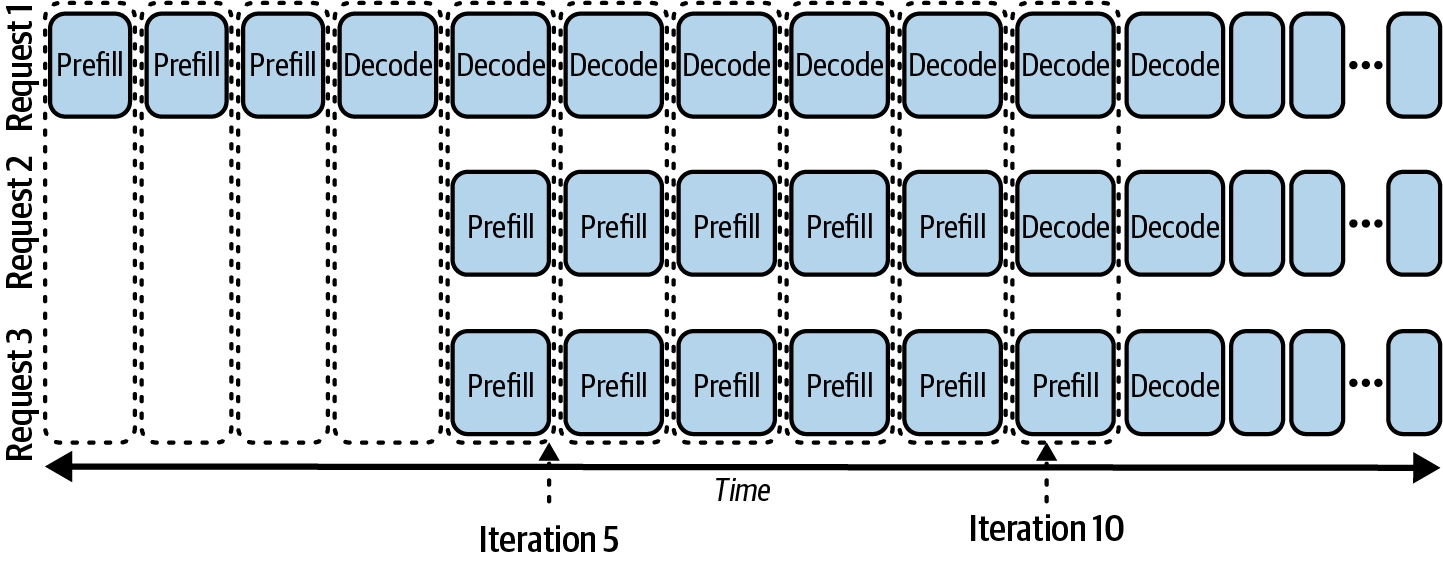

- 요청 2·3이 배치에 합류하면(iteration 5): 요청 1은 계속 decode 진행, 나머지 두 요청은 자신만의 작은 청크 단위 prefill을 시작
- iteration 10: 요청 2는(prefill이 요청 3보다 짧아서) 자연스럽게 decode로 전환
- Chunked prefill은 긴 prompt가 많은 workload에서 TTFT와 fairness를 개선할 수 있지만, scheduler 복잡도와 memory 관리 부담이 증가한다.
- 튜닝 파라미터 : 청크 크기 (얼마나 잘게 쪼갤 것인가)
- 극단적으로 크게 (예: max model leghth까지)
- 사실상 청킹을 전혀 안 하는 것과 가음
- 극단적으로 작게
- 오버헤드 증가 -> 한 iteration에서 충분한 토큰을 배칭하지 못해 GPU 연산력을 포화시키지 못함
- 이상적
- 오버헤드도 크지 않고, 청크 프리필의 목적(빈틈 채우기)도 훼손하지 않는 중간값
- 극단적으로 크게 (예: max model leghth까지)
vLLM 문서에서 chunked prefill 관련 파라미터
--enable-chunked-prefill: 청크 프리필 기능 자체를 켜고 끄는 스위치 , 기본값(True)--max-num-batched-tokens: 청크 하나(=한 iteration)가 처리할 최대 토큰 수(실질적인 ‘청크 크기’ 역할) , 기본값(컨텍스트에 따라 자동 설정)- 어떻게 동작하는가
enable-chunked-prefill이 True면, prefill 요청은 남은max-num-batched-tokens를 기준으로 더 작은 청크로 나뉜다." (빈 공간 기준으로 prefill chunk 크기가 동적으로 결정)- 즉, 별도의 "청크 크기" 전용 파라미터는 따로 없고, 이전에에 다룬
--max-num-batched-tokens값 자체가 청크 크기를 결정합니다. - 긴 prefill을 이 값 이하 단위로 잘라서 여러 iteration에 걸쳐 처리하는 방식입니다.
- ITL(토큰 간 지연시간) : 개선됨 - decode 박스가 더 이상 긴 prefill에 막혀 대기하지 않음
- TTFT(첫 토큰까지 시간) : 악화됨 - prefill 단계에 더 많은 작업(오버헤드)이 추가됨
- 종단 지연시간(end-to-end latency) : 개선 안 됨, 오히려 여러 작은 prefill 스텝을 계산하는 오버헤드로 약간 악화되는 경우가 많음
- 처리량(throughput) : 보통 개선됨 — 유휴 시간의 빈틈을 채워 배치 효율성이 좋아지고 GPU를 더 잘 활용
업계 현황
- 연속 배칭(continuous batching) : 이 책이 쓰이는 시점 기준, 몇 년간 프로덕션 LLM 서빙의 업계 표준
- 청크 프리필과 그 변형들 : 긴 컨텍스트 워크로드 처리 등에서 매우 인기 있는 기법
- 더 고급 기법 Prefill-Decode 분리(disaggregation): prefill과 decode 작업을 완전히 다른 GPU, 심지어 다른 노드로 분리하는 방식 → 7장에서 기초를 다진 후 다룰 예정
Scaling Attention and GPU Kernel Optimization
확장 가능한 어텐션 메커니즘
- Decode 단계에서는 매 iteration마다 KV 캐시가 HBM에서 온칩 레지스터·공유 메모리로 계속 전송
- KV 캐시가 작을수록
- GPU 메모리 대역폭 부담이 줄어듦 (VRAM에 캐시를 저장해뒀다가 계속 로드하기 때문)
- GPU 메모리 공간을 덜 차지 → 더 큰 배치 크기로 더 많은 요청을 병렬 처리 가능 → 처리량 향상
- 제한된 GPU 메모리 안에서 더 긴 컨텍스트도 서빙 가능
아래에서는 이러한 KV 캐시를 최적화하는 여러 어텐션 방식을 소개한다.
4가지 어텐션 방식 비교

-
MHA (Multi-Head Attention)
- 우리가 기존에 아는 어텐션 방법
- 많은 초기 모델의 기반이 되는 원래 버전
- 쿼리 하나당 별도의 고유한 key-value 헤드가 필요
- 결과적으로 네 방식 중 KV 캐시가 가장 크고 가장 비효율적
-
MQA (Multi-Query Attention)
- 모든 쿼리가 단 하나의 key-value 헤드를 공유
- 단점: 너무 공격적인 설계 때문에 모델 정확도가 크게 저하되는 것으로 밝혀짐
-
GQA (Grouped-Query Attention)
- MQA의 정확도 문제를 완화하기 위해 등장, 성능과 정확도의 균형을 목표로 함
- 쿼리 헤드를 여러 그룹으로 묶고, 각 그룹이 동일한 key-value 공유
- MHA(연산 효율 낮음)와 MQA(정확도 손실 큼) 사이의 좋은 절충안으로 입증되어, 현재 많은 모델 아키텍처에서 채택 중
- 캐시 메모리 뿐 아니라, 추론 시 속도에도 이점
-
MLA (Multi-head Latent Attention) - DeepSeek가 도입
- 단순히 KV 개수를 줄이는 것이 아니라, 영리한 방식으로 압축(compress)한다는 점이 핵심 차이
- head를 줄이는 대신 latent를 캐싱한다 (각 토큰의 K/V 정보를 저차원 latent로 압축하여 latent 표현을 KV cache에 저장)
- DeepSeek 원 논문 주장 : "KV 캐시 크기는 그룹 2.25개짜리 GQA와 동등하지만, 성능은 MHA보다 더 강력하다"
모델이 어떤 방식을 쓰는지 config.json으로 확인하기
# MHA는 attention head와 key/value head 수가 같다.
Llama2 (MHA) — num_attention_heads = num_key_value_heads
"num_attention_heads": 32,
"num_hidden_layers": 32,
"num_key_value_heads": 32,
# GQA/MQA 계열은 key/value head 수를 줄여 KV cache memory를 절감한다
Llama3 (GQA) — num_key_value_heads가 축소됨
"num_attention_heads": 32,
"num_hidden_layers": 32,
"num_key_value_heads": 8,
→ KV 헤드 하나를 32 ÷ 8 = 4개의 어텐션 헤드가 공유
- 이 모든 발전은 모델 아키텍처 레벨에서 일어난다.
- 즉, 어텐션 방식(MHA/MQA/GQA/MLA)의 선택은 결국 어떤 모델 계열·구체적인 모델이 내 use case에 가장 잘 맞는가라는 총체적인 결정(holistic decision)의 일부이다.
- 이러한 아키텍처 발전은 모델 개발 트렌드의 중요한 변화를 보여준다.
- 초점이 더 이상 모델 품질 향상에만 있지 않고, 점점 더 모델을 제품화(productize)하는 것으로 옮겨가고 있다.
커널 융합과 커스텀 어텐션 커널

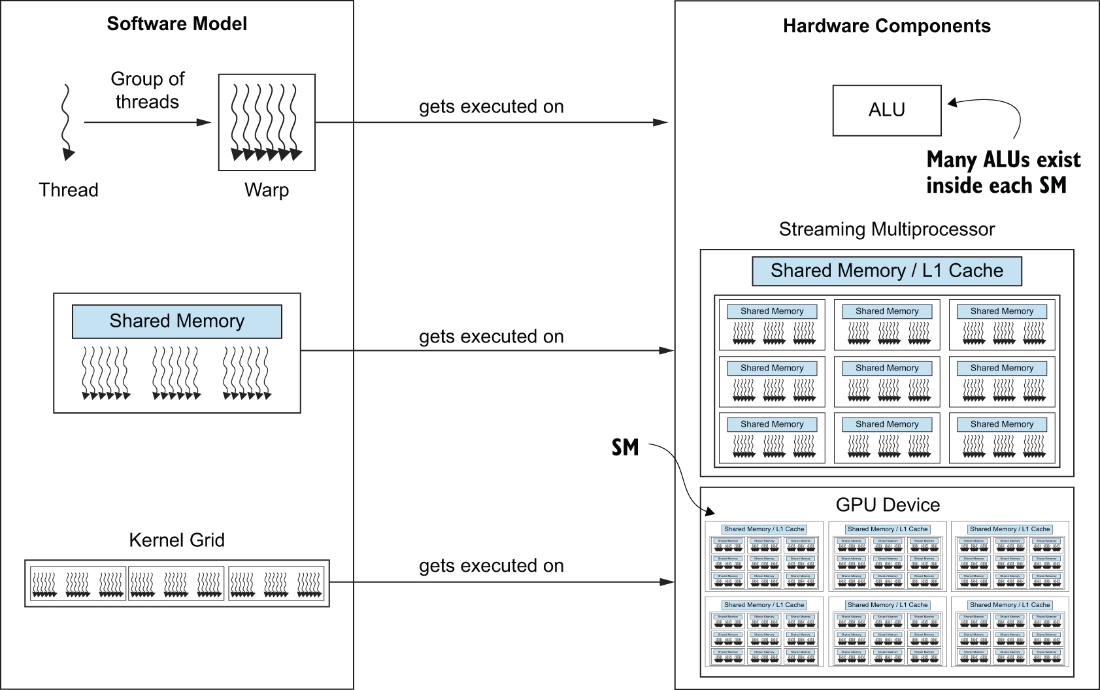

GPU 커널(Kernel)이란?

- 커널 : GPU에서 실행되는 작고 특화된 프로그램으로, 행렬 곱셈·소프트맥스 등 LLM과 딥러닝 모델에 필수적인 연산을 수행
- 모델 아키텍처·하드웨어·워크로드에 맞게 적절히 최적화되고 특화된 GPU 커널을 쓰면 GPU 활용률, 추론 속도, 처리량이 크게 향상됨
커널 퓨전 (Kernel Fusion)

- ML 전반 및 LLM에서 널리 쓰이는 핵심 커널 최적화 기법

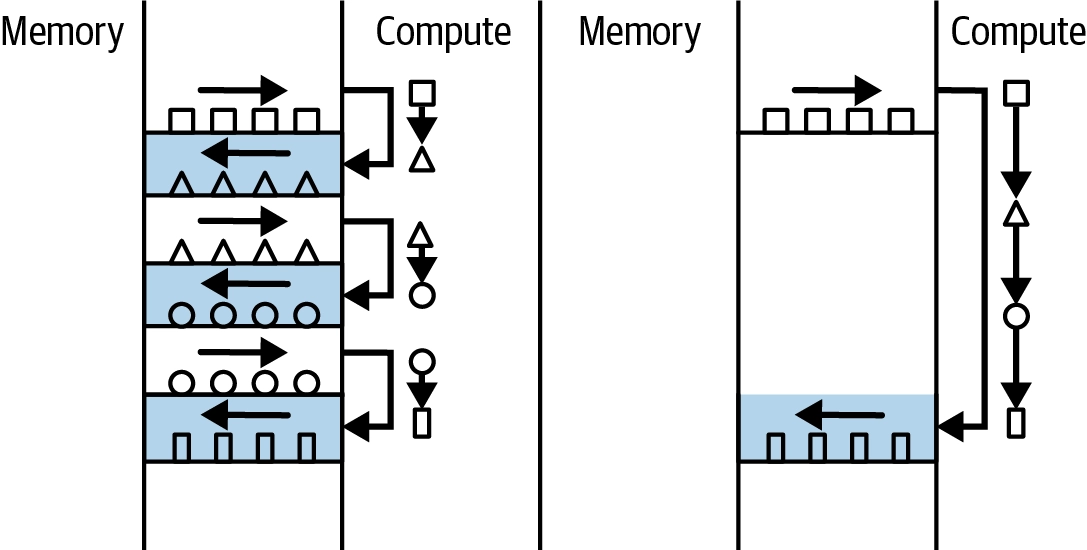

- 위 그림은 Kernel fusion 전후 memory/compute interaction 비교
- 여러 개별 연산(예: 곱셈 + 덧셈)을 하나로 합쳐서, GPU 메모리(ex. HBM) 와 GPU 연산 유닛 사이의 데이터 이동 오버헤드를 최소화
- 레지스터·공유 메모리에 이미 있는 데이터를 재사용 → GPU 글로벌 메모리에 다시 쓰고 다시 읽는 왕복(round trip)이 불필요해짐
커스텀 어텐션 커널 - Flash Attention, Paged Attention
Flash Attention과 Paged Attention은 어텐션을 효율적으로 실행하기 위한 커스텀 GPU 커널, 커널 최적화의 대표적인 사례이다.
개념은 이전 WEEK1 글에서 해당 개념 설명한 부분 참고
실전 예시 : vLLM에서 FlashInfer 커널 사용하기
# vLLM에서 FlashInfer 커널 사용하기
pip install vllm==0.8.5.post1
pip install flashinfer-python==0.2.2
export VLLM_ATTENTION_BACKEND=FLASHINFER
export VLLM_USE_FLASHINFER_SAMPLER=1
export VLLM_FLASHINFER_FORCE_TENSOR_CORES=1
# vLLM CLI
## --attention-backend FLASH_ATTN : 어텐션 백엔드를 FlashAttention으로 명시 지정 # 미지정 시 하드웨어에 맞게 자동 선택(auto-detect)
## flash_attn_version (config, 2/3/4) : FlashAttention 버전을 강제 지정, 기본값(None:자동 감지)
## 대부분의 경우 명시적으로 지정할 필요 없음 — vLLM이 GPU 세대(예: Hopper vs Ampere)와 모델 구조에 맞춰 자동으로 최적 백엔드를 고름
### H100/H200 (Hopper) : FlashAttention 3이 자동 선택되는 경우가 많음
### A100/A40 (Ampere 이하) : FlashAttention 2 또는 FlashInfer가 선택됨
vllm serve Qwen/Qwen2.5-7B-Instruct \
--attention-backend FLASH_ATTN \
--max-model-len 4096 \
--max-num-batched-tokens 8192 \
--max-num-seqs 128 \
--enable-chunked-prefill
# SGLang에서는 플래그 하나로:
--attention-backend {flashinfer|fa3|triton|torch_native|FlashMLA}
- 커널 최적화는 그것 자체가 하나의 전문성을 필요로하는 큰 연구 영역이다.
- 이에 우리는 효율적인 커널을 활용하는 것이 실무적으로 중요하다는 점만 기억하면 된다.
- 커널·하드웨어·LLM 입출력의 복잡성과 다양성 때문에 명확한 정답을 제시하기 어려움 → 보통 실험을 통해 찾아야 함
- 다행히 vLLM, SGLang 같은 서빙 백엔드는 기본값을 자동으로 선택하는 내장 로직을 갖고 있음
- 예(집필 시점 기준): SGLang은 Hopper가 아닌 GPU(A100, A40 등)에는 FlashInfer, Hopper 아키텍처(H100, H200, H20)에는 FlashAttention3를 기본값으로 사용
- 실전 팁 : 처음에는 권장 기본값으로 시작하고, 다른 최적화 기회들을 먼저 시도한 뒤, 추가 성능 향상이 필요할 때 다른 커널을 실험하는 것이 좋음
Model Compression
모델 압축 개요
- 양자화 (Quantization)
- 모델 파라미터의 정밀도를 높은 비트에서 낮은 비트 형식으로 축소
- 더 많은 파라미터를 메모리에 욱여넣고, 행렬 연산 속도를 높이는 것이 목적
- (CH5에서 배운 FP32 → FP16 → INT8/FP8 정밀도 축소 개념과 직결)
- 증류 (Distillation)
- 크고 강력한 "교사(teacher)" 모델의 지식을 더 작고 빠른 "학생(student)" 모델로 전이
- 학생 모델이 교사의 행동을 모방하도록 학습
- 가지치기 (Pruning)
- 불필요한(redundant) 가중치나 어텐션 헤드를 외과적으로(surgically) 제거
- 이 과정에서 모델 용량 중 얼마나 많은 부분이 저활용(underused)되고 있었는지가 드러남
여기서 우리는 '양자화'에 집중할 것이다.
- 빠르고, 효과적이며, 일반적으로 모델 훈련 파이프라인의 수정이 거의/전혀 필요 없음
- 낮은 지연시간과 높은 처리량이 요구되는 상황에서 매우 좋음 (엣지 디바이스 등)
방금 전 부분에서 Batching 스케줄링 방식과, Attention 최적화에 집중했다면, 여기서는 '모델 자체의 크기를 줄이는 것'을 다룬다.
양자화란?

-
모델 파라미터(가중치, 활성화, KV 캐시)의 정밀도를 고정밀 부동소수점(FP32, FP16/BF16)에서 저비트 표현(FP8/INT8, FP4/INT4)으로 낮추는 과정.
-
본질적으로 모델 데이터의 정확도를 낮추는 대신 서빙 성능을 얻는 트레이드오프
-
이 과정에서 두 가지 오차가 발생
- 반올림 오차(rounding error)
- 발생 원인 : 원래 값을 낮은 정밀도 포맷에 정확히 표현 못해 가장 가까운 값으로 반올림
- 예시 : FP32의 7.6 → INT8로는 소수 표현 불가 → 8로 반올림 → 오차 0.4
- 클램핑 오차(clamping error)
- 발생 원인 : 값이 대상 포맷의 표현 범위를 넘어서 최대/최소값으로 강제 절단
- 예시 : FP8 범위가 ±448이라면, 1,000 → 448로 클램핑
- 클램핑은 4,096이 448이 되는 것처럼 심각한 왜곡을 유발할 수 있어, 최신 양자화 기법은 하드 클램핑을 피하고 스케일링(scaling) 전략을 사용
- 스케일링: 원본 데이터의 값 범위를 압축하는 스케일 팩터를 적용해, 저정밀 포맷의 표현 가능 범위 안에 더 많은 값이 들어오도록 함
- 반올림 오차(rounding error)
양자화가 서빙에 도움이 되는 이유 3가지
| 정밀도 | FLOPS |
|---|---|
| FP64 | 34 teraFLOPS |
| FP64 Tensor Core | 67 teraFLOPS |
| FP32 | 67 teraFLOPS |
| TF32 Tensor Core | 989 teraFLOPS |
| BFLOAT16 Tensor Core | 1979 teraFLOPS |
| FP16 Tensor Core | 1979 teraFLOPS |
| FP8 Tensor Core | 3958 teraFLOPS |
| INT8 Tensor Core | 3958 TOPS |
- 데이터 크기(모델 크기) 감소
- ~7 billion parameters × 2 bytes/parameter = 14 billion bytes = 14 GB
- → INT8로 양자화하면 즉시 7GB로 절반 감소
- GPU 메모리가 부족할 때 큰 이득
- 여러 노드가 아니라 하나의 노드/GPU 안에 모델을 넣을 수 있게 됨 → 노드 간 통신 회피
- 절감된 메모리 공간이 KV 캐시용으로 확보되어 더 많은 동시 요청 처리 가능
- 데이터 이동량 감소 → 지연시간 개선
- 5장에서 배웠듯, GPU 메모리 대역폭이 특히 decode 단계의 핵심 병목
- 모델을 작게 만들면 → 필요한 데이터 이동량 자체가 줄어듦 → 추론 지연시간 크게 감소
- 연산 속도 향상 : 표 6-2. H100의 정밀도별 FLOPS
- 비트 수를 절반으로(16→8) 줄이면 대체로 FLOPS가 2배로 뜀 (4비트도 마찬가지)
Weight-only vs Weight-and-Activation 양자화
| 항목 | W4A16 | W8A8 |
|---|---|---|
| 모델 크기/데이터 이동량 감소 | 75% (원본의 1/4) | 50% (원본의 1/2) |
| 연산 FLOPS | 변화 없음 | 2배 |
| Prefill(compute-bound) | 변화 없음 | 개선 |
| Decode(memory bandwidth-bound) | 개선 (저배치에서 강함) | 개선 (고배치에서 강함) |
| 적합한 상황 | 긴 생성, 지연시간 민감, 저배치 | 긴 컨텍스트, 고처리량, 고배치 |
표기법: W4A16(가중치 4비트, 활성화 16비트), W8A8(가중치·활성화 모두 8비트)
Weight-only 양자화
- 가중치만 양자화, 활성화는 그대로
- 실행 시점에 저비트 값을 다시 고비트로 역양자화(dequantize) 해야 함
- 이득: 모델 크기·데이터 이동량 감소
- 손해: 연산 자체는 빨라지지 않음 (역양자화 오버헤드까지 약간 추가됨)
- 역양자화를 피하는 방법: 혼합 정밀도 커널(mixed-precision kernel) 사용
- Ampere(A100): Marlin 커널
- Hopper(H100): Machete 커널
- 예: INT4 행렬 × FP16 행렬을 역양자화 없이 한 번에 곱셈 → 서빙 엔진에서 기본적으로 자동 활성화되는 경우 많음
Weight-and-Activation 양자화
- 모델 크기·데이터 이동량 감소는 물론, 활성화까지 양자화하므로 compute-bound 워크로드에서 더 높은 FLOPS 달성 가능
- 더 복잡함: 스케일링을 언제 계산할지 선택 필요
- 동적 스케일링(dynamic scaling): 추론 중 실시간 계산 → 정확도는 좋지만 성능은 낮음
- 정적 스케일링(static scaling): 배포 전 캘리브레이션 데이터셋으로 미리 계산 → 성능 우수
프로덕션에서 가장 흔한 조합
- Weight-only: W4A16 (GPTQ 또는 AWQ 방식)
- Weight-and-activation: W8A8 (과거 INT8, 최근엔 FP8로 이동 중)
- 모델이 커서 단일 GPU/노드에 담기 위해 4배 압축이 필요한 경우 → W4A16
- 고배치 상황에서는 연산 효율 개선(activation 양자화)의 이득이 메모리 절감보다 더 크게 작용 → decode 단계 병목이 memory-bound → compute-bound로 전환됨
- 실전 원칙: W8A8만으로 지연시간 SLA를 만족할 수 있다면, W4A16 없이 유효 배치 크기를 최대한 높여 모델 인스턴스당 처리량을 늘려 비용 절감을 추구
- 과거 W8A8은 주로 INT8(±127 고정 범위로 클램핑) 사용
- 최근에는 FP8 변형(E4M3, E5M2)으로 많이 이동
- NVIDIA 2022년 논문: FP8 E4M3는 캘리브레이션 없이도 FP16 대비 최소한의 정확도 손실로 성능 개선 가능
- E4M3가 추론에서 더 흔히 쓰임 - E5M2보다 정밀도가 더 높음(단, 동적 범위는 더 좁아 스케일링 필요할 수 있음)
- (주의) 모든 GPU가 FP8을 지원하는 것은 아님 → NVIDIA GPU 중 Hopper, Blackwell만 FP8 지원. A100 등 구세대 GPU에서는 FP8의 기대 성능을 온전히 얻기 어려움.
기타 양자화 기법
KV 캐시 / 어텐션 양자화
KV 캐시 양지화는 우선순위 낮음
- 지금까지 다룬 양자화는 주로 FFN(피드포워드) 레이어에 집중, KV 캐시는 보통 고정밀도로 남겨둠
- KV 캐시 양자화의 이점: GPU 메모리 확보 → 배치 크기↑ → 처리량↑, 프리픽스 캐싱(이 장 후반부에서 다룸)에도 유리
- 주의: KV 캐시만 양자화해서는 지연시간이 크게 줄지 않음 - 어텐션 계산 자체가 여전히 고정밀도면 FLOPS 이득이 없고, 역양자화 필요
- 완전한 이득을 위해서는 양자화된 어텐션 커널과 함께 사용해야 함
- 실전 순서: 먼저 weight/activation 양자화(예: FP8) → 긴 컨텍스트나 높은 decode 부하 대응이 필요하면 FP8 KV 캐시 양자화 + FP8 어텐션 커널 추가
- KV cache quantization과 attention quantization은 long-context와 high-concurrency serving에서 memory pressure를 줄이는 데 유용하다
GGUF 양자화
- 매우 다른 종류의 양자화 - GPU 대신 CPU/Apple Silicon(Metal)에서 로컬로 LLM을 구동하는 데 특화 (필요시 일부만 GPU로 오프로드)
- 고사양 GPU가 없는 환경을 위한 다양한 정밀도 레벨 지원
정확도 트레이드오프
*
- 양자화의 가장 큰 트레이드오프: 모델 정확도 ↔ 서빙 성능(처리량/지연시간)

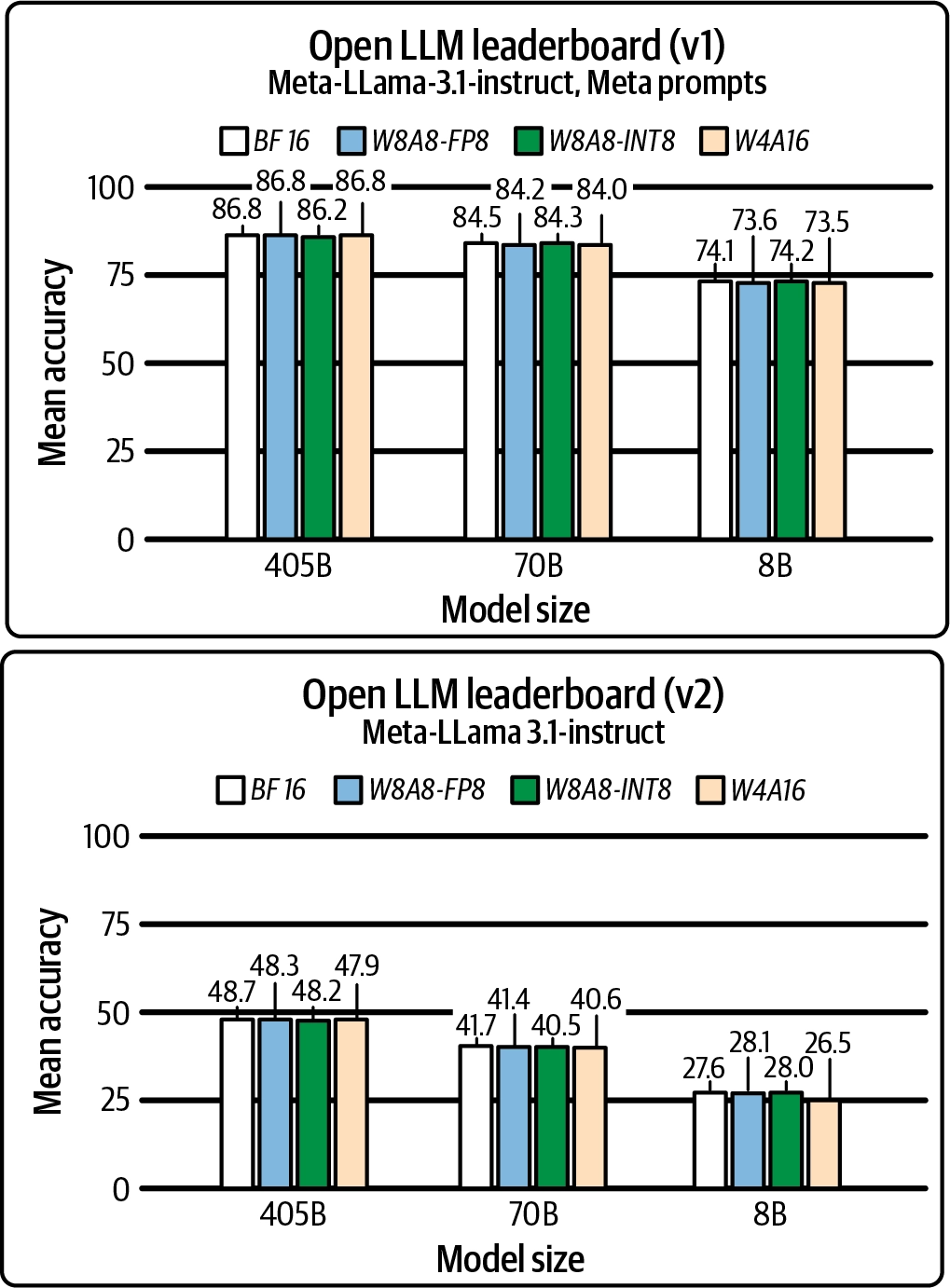

- 다행히 GPTQ W4A16, AWQ, FP8(W8A8)은 실전 정확도 지표에서 손실이 미미함이 많은 연구로 검증됨
- 역으로, 양자화로 얻은 성능 여유를 이용해 더 큰 모델을 양자화해서 배포하는 것도 가능 (예: FP8 12B 모델 ≈ FP16 8B 모델과 비슷한 지연시간이지만 처리량·정확도는 더 좋음)
양자화 인식 훈련 (Quantization-Aware Training, QAT)
|PTQ (Post-Training Quantization)|QAT (Quantization-Aware Training)| |---|---|---| |적용 시점|훈련 완료 후, 정적 가중치에 적용|훈련/파인튜닝 중 양자화 효과를 시뮬레이션| |난이도|훨씬 낮음 (변환 + 일부 캘리브레이션)|훨씬 높음 (훈련 파이프라인에 추가 연산 필요)| |8비트 이상 정확도|좋음|좋음| |4비트 이상 정확도|보통 허용 불가|더 좋고 허용 가능| |유연성|다양한 하드웨어에 커스텀 튜닝·배포 용이|양자화 스킴에 종속되어 추가 파인튜닝·타 하드웨어 배포 유연성 낮음|
- 실무에서는 PTQ가 QAT보다 훨씬 대중적 - 사용이 쉽고 정확도도 준수하기 때문 (훈련 파이프라인 접근 없이도 가능)
- QAT는 4비트급의 공격적 압축처럼 단순 반올림으로는 모델이 망가지는 경우 신뢰할 수 있는 유일한 선택지가 되기도 함
- 실전 사례: OpenAI GPT-OSS
- FP4 E2M1(MXFP4 포맷) 기반 QAT 사용해 모델을 공격적으로 압축
- OpenAI 발표: gpt-oss-120b는 단일 80GB GPU에서 효율적으로 실행되며 OpenAI o4-mini와 핵심 추론 벤치마크에서 근접한 성능. gpt-oss-20b는 16GB 메모리 엣지 디바이스에서도 실행 가능, o3-mini와 유사한 성능
- 모델 크기 추정 (FP4 = 파라미터당 0.5바이트)
- ~117 billion parameters × 0.5 bytes/parameter = 58.5 billion bytes = 58.5 GB < 80 GB
- ~21 billion parameters × 0.5 bytes/parameter = 10.5 billion bytes = 10.5 GB < 16 GB
- 실제로는 MoE(Mixture-of-Experts) 레이어만 FP4로 양자화됨(7장에서 다룸) - 하지만 전체 파라미터의 90% 이상이 MoE 레이어라 이 추정은 여전히 유효
- 장점: 양자화 완료된 상태로 배포되어 별도의 양자화 알고리즘·정밀도 선택 과정 불필요
- 단점(하드웨어 종속성):
- Blackwell(B200): NVFP4(E2M1), MXFP4 등 4비트 부동소수점을 네이티브로 지원 → 최적의 배포 환경
- Hopper(H100/H200): FP8 Tensor Core 중심 설계, 네이티브 FP4는 아니지만 커스텀 소프트웨어 레벨 혼합 정밀도 커널로 여전히 실용적
- Ampere(A100/A10) 이하: FP4 지원이 부실 → 이 경우 GPT-OSS 대신 Qwen 같은 다른 아키텍처를 골라 직접 양자화하는 것이 나을 수 있음
Distillation (증류)

- 모델 압축의 세 기법(양자화, 증류, 가지치기) 중 저자들이 지연시간·처리량 개선에 가장 큰 잠재력이 있다고 보는 것이 바로 모델 증류(distillation)이다.
- 결정적 차이: 원본 모델의 크기를 줄이는 것이 아니라, 완전히 새로운 작은 모델을 훈련
- 크고 원본인 "교사(teacher)" 모델에 인코딩된 지식을 더 작은 "학생(student)" 모델로 전이하는 방식이며, 이 과정에서 학생 모델은 교사 모델을 모방(mimic)하도록 학습됨

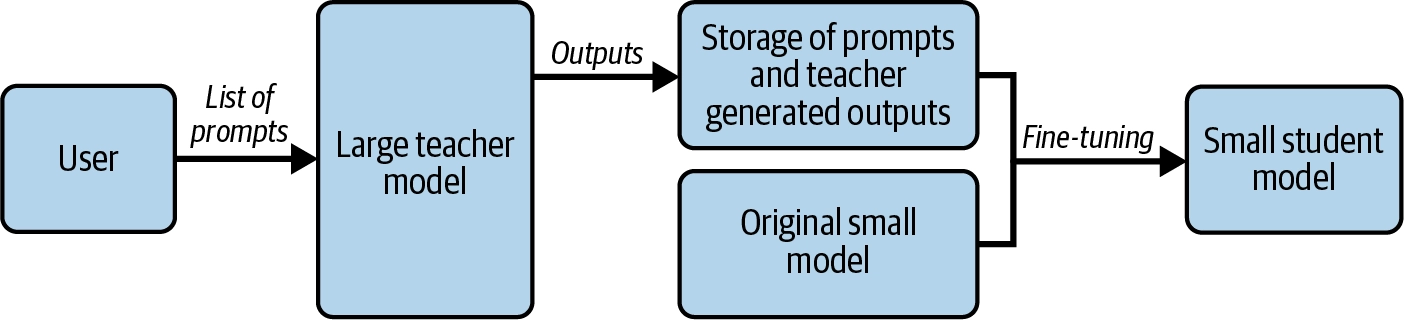

- 교사 모델이 생성한 출력을 이용해 훨씬 작은 학생 모델을 훈련
- 교사 모델의 출력은 최종 출력 토큰("hard label")에만 국한되지 않고, 예측 확률 분포의 로짓(logits)이나 손실(loss)까지 포함될 수 있음
- 중요: 증류된 학생 모델을 만들려면 원본 교사 모델에 대한 완전한 접근(full access)이 필요 - 단순히 API로 출력 토큰만 받아오는 것으로는 불가능
- 실전 사례: DeepSeek의 증류 모델
- 원본 DeepSeek R1 : 6,710억(671B) 파라미터, MoE 아키텍처 (7장에서 다룰 예정)
- DeepSeek는 Llama·Qwen 계열의 **오픈소스 dense 모델로 증류한 여러 모델을 공개 (**15억~700억 파라미터 범위)
- 서빙 관점에서: 모델 크기를 10배 이상 축소 → 서빙 지연시간·처리량에서 엄청난 개선 가능
양자화 vs 증류
|양자화|증류| |---|---|---| |정확도 하락|낮음 (보통 3% 이하)|양자화보다 훨씬 큼| |속도 향상|1.5배~3배|훨씬 큼, 대신 정확도 트레이드오프 존재| |사용 난이도|Post-training 양자화는 매우 쉬움 - 원본 모델 가중치만 있으면 됨|이미 증류된 모델이 없으면 훨씬 어려움 -훈련 비용이 원본 모델 훈련 비용의 최대 10%에 달할 수 있음, 보통 원본 모델을 훈련한 연구진이 직접 수행|
실전 가이드 (저자들의 일반적 권장 순서)
- 먼저 저비용·쉬운 해법부터 시작
- 예: DeepSeek-R1-671B와 DeepSeek-R1-Distill-Llama-70B 중 하나를 배포하려 한다면:
- 이미 증류된 모델이 존재한다면 → 먼저 그 모델을 평가해서 정확도 기준을 충족하는지 확인 → 충족하면 그 증류 모델을 채택
- 증류 모델을 이미 채택했다면, 그 위에 양자화를 추가로 적용해 서빙 성능을 더 끌어올리고 비용을 절감 가능
- 증류 모델이 준비되어 있지 않은 경우(실제로 대부분 이런 상황) → 양자화를 먼저 시도해야 함 — 증류는 비용이 크고 정확도 손실도 더 크기 때문
증류는 가장 큰 성능 개선 잠재력을 지녔지만, 직접 수행하기엔 비용과 난이도가 매우 높은 기법임
따라서 실무에서는 "이미 만들어진 증류 모델이 있는가?"를 먼저 확인하고, 없다면 훨씬 저렴하고 쉬운 양자화부터 적용하는 것이 합리적인 순서
Pruning (가지치기)

Pruning은 중요도가 낮은 weight, channel, neuron, attention head 등을 제거해 모델을 작게 만드는 방법
- 세 번째 압축 기법, 가장 덜 대중적
- 모델 압축의 마지막 기법은 가지치기(pruning)로, 이 책 집필 시점(2025년 중반) 기준 프로덕션에 적용하기 위해 아직 더 많은 연구와 작업이 필요해서 세 기법 중 가장 덜 대중적
- 핵심 아이디어
- 모델은 보통 과도하게 파라미터화(overparameterized)되어 있으므로, 불필요한(redundant) 부분을 가지치기하면 더 나은 압축을 달성하고 결과적으로 서빙 성능을 개선할 수 있다는 것
- 가지치기의 두 유형
- 구조적 가지치기(structured pruning) : 모델의 특정 섹션(구획) 전체를 제거
- 비구조적 가지치기(unstructured pruning) : 개별 가중치를 더 유연하게 제거
- 하드웨어 지원

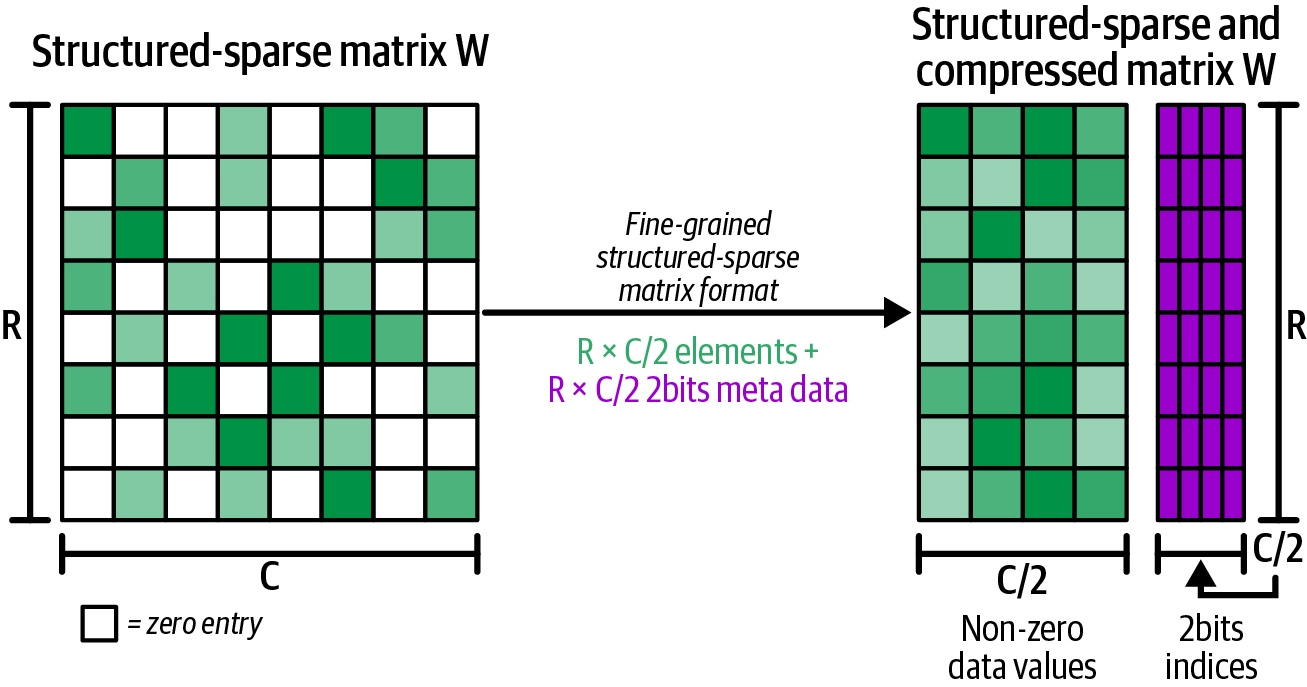

- NVIDIA GPU 아키텍처(Ampere, Hopper)는 이런 구조적 희소성을 가속하는 스파스 텐서 코어(sparse Tensor Cores)를 탑재
- 50% 희소성은 행렬 곱셈 속도를 직접적으로 2배까지 끌어올릴 수 있음 → 상당한 성능 향상
Prefix Caching
Prefix Caching 이란?
- 전체 프롬프트를 매칭하는 대신, 프롬프트의 접두사(prefix)만 매칭하는 기법
- 이전에 처리한 프롬프트들과 접두사가 일치하면, 그 부분의 KV 캐시는 재계산할 필요 없이 GPU 메모리에서 그대로 재사용됨
- Prefix caching은 여러 request가 동일하거나 유사한 prefix를 공유할 때 prefill 결과를 재사용하는 기법
- System prompt, instruction, static context, RAG document prefix가 반복되는 agent/RAG workload에서 특히 유용
RadixAttention
RadixAttention은 SGLang 전용 구현 용어이다.
이 방법은 프롬프트 앞 부분을 캐시하는 방법이다.

- SGLang 서빙 프레임워크와 함께 소개된 대표적인 프리픽스 캐싱 구현체

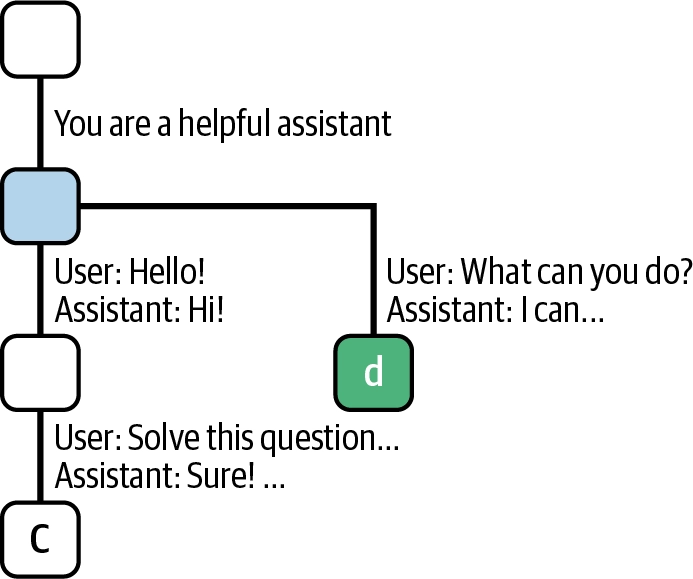

- 라딕스 트리(radix tree) “trie(접두사 트리)와 유사한 자료구조” 를 사용해 프롬프트 접두사들을 추적
- 트리는 CPU 메모리에 저장되고, 각 노드는 GPU 메모리의 실제 KV 캐시에 매핑됨
- 트리가 너무 커지면 leaf 노드에 재귀적으로 LRU를 적용해 정리
- 정리 -> RadixAttention은 prefix를 radix tree로 관리해 공통 prefix를 효율적으로 찾고 cache hit를 높인다.

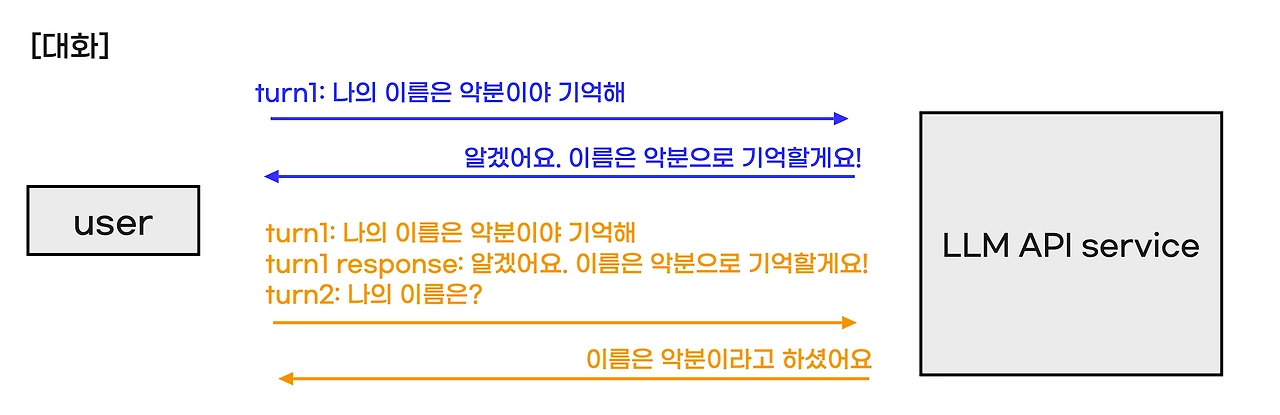

효과적인 사례 : 멀티턴 채팅

- 사용자가 LLM과 여러 차례 대화를 주고받을 때, 이전 대화 기록 전체가 새 프롬프트에 이어 붙여져 전송된다.
- 프리픽스 캐싱 없이는 매번 이전 대화 전체를 다시 prefill해야 하지만, 캐싱을 사용하면 이미 처리된 부분은 재사용된다.
- 대화가 길어질수록 TTFT(Time To First Token) 개선 효과가 커진다.
Best Practice
- Stable system prompt를 앞쪽에 둔다.
- RAG document ordering을 안정적으로 유지한다.
- 사용자별 personalization 정보가 cache sharing을 방해하지 않도록 위치를 신중히 정한다.
- Cache hit rate, TTFT 개선, memory pressure를 함께 측정한다.
- Multi-replica serving에서는 cache-aware routing을 고려한다.
프레임 워크들(SGLang, vLLM) 예시
- RadixAttention은 SGLang 전용 구현 : 라딕스 트리(radix tree) 자료구조를 사용
- 활성화 방법 :
--attention-backend와 별개로 기본 내장
- 활성화 방법 :
- vLLM은 RadixAttention을 그대로 쓰지 않고, 개념은 같지만 자체적인 프리픽스 캐싱 구현체를 갖고 있다.
- vLLM은 KV 캐시 블록을 해시(hash) 기반으로 매칭하는 방식을 씁니다 (라딕스 트리가 아님).
- 활성화 방법 :
--enable-prefix-caching(기본값 : True)
- 결론 : 현대 최적화된 서빙 엔진들은 프리픽스 캐싱을 켜도 거의 오버헤드가 없기 때문에, 대부분의 경우 기본으로 활성화되어 있다.
- 캐시 히트율이 단 5%에 불과하더라도, 그 5% 요청에서 얻는 TTFT 속도 향상만으로도 충분히 가치가 있다.
Scaling Prefix Cache
- 단일 모델 인스턴스에서의 고려사항
- 프리픽스 캐싱을 사용할 때는 캐시 히트율을 높이기 위해 가능한 한 많은 요청을 캐싱하는 것이 유리하므로, 공통 접두사를 캐싱할 충분한 GPU 공간을 확보하는 것이 중요
- 수평 확장과 라우팅 문제
- 트래픽이 증가하면 여러 모델 인스턴스를 병렬로 운영하는 수평 확장이 필요
- 하지만 프리픽스 KV 캐시는 특정 인스턴스에 로컬로 저장되어 있기 때문에, 단순 로드밸런싱만으로는 부족하다.
- 이때 필요한 것이 스마트 라우팅 레이어이다.
- 캐시 인지 라우팅 (Cache-Aware Routing)
- 컨시스턴트 해싱(consistent hashing)과 유사하게, 접두사와 모델 인스턴스 간의 친화도(affinity) 를 만들어 요청을 해당 프리픽스 KV 캐시를 이미 보유한 인스턴스로 라우팅합니다.
- 이렇게 하면:
- 새 인스턴스에서 prefill을 처음부터 다시 시작하지 않아도 됨
- 모든 인스턴스가 모든 접두사를 캐싱할 필요가 없어짐 → GPU 메모리 절약, 잦은 캐시 축출(eviction)과 재계산 방지
- GPU 메모리가 부족할 때
- 접두사가 매우 길거나 캐싱해야 할 접두사 종류가 많아 GPU 메모리로 부족할 경우, KV 캐시를 CPU 메모리나 SSD로 오프로드하는 방법이 있다 (7장에서 상세히 다룸).
- 멀티테넌시(Multi-tenant) 환경에서의 보안 문제
- 실제 서비스에서는 여러 고객이 동일한 모델 엔드포인트/인스턴스를 공유한다 (고객별 전용 인스턴스는 비용이 너무 큼).
- 이때 문제가 발생할 수 있다:
- 예: 고객 A와 고객 B의 프롬프트 접두사가 우연히 동일할 경우, 고객 A는 응답 지연 시간을 관찰해 다른 고객의 데이터를 추론(enumeration 공격)할 수 있다.
- 해결책: 고유 ID 삽입
- NVIDIA 기술 블로그에서 제안하는 방법은, 시스템 프롬프트와 컨텍스트 섹션 사이에 고객별 고유 ID(사용자 ID 또는 세션 ID)를 삽입하는 것
- 이렇게 하면 서로 다른 고객의 프롬프트는 시스템 프롬프트까지만 접두사를 공유할 수 있고, ID가 다르기 때문에 그 이후 컨텍스트는 절대 공유되지 않아 테넌트 간 데이터 격리가 보장된다.
