Hands-On LLM Serving Optimization Study - Week6

September 12, 2026

들어가며

지금까지 5주는 NVIDIA GPU 위에서 vLLM을 돌리는 이야기였다. 이번 주는 가속기 자체가 바뀐다.

구분	지금까지	이번 주
하드웨어	NVIDIA GPU (L40S, A100)	AWS Trainium (`trn1.2xlarge`)
소프트웨어 계층	CUDA	AWS Neuron SDK
서빙 환경	단일 노드 vLLM	Amazon EKS 위의 vLLM

이번 주에 답하고 싶었던 질문

CUDA가 아닌 가속기에서 vLLM은 얼마나 그대로 쓸 수 있나?
Kubernetes는 GPU가 아닌 가속기를 어떻게 인식하고 할당하나?
모델 컴파일이 필요한 가속기에서 Pod 시작 시간을 어떻게 줄이나?
GPU 워크로드에 CPU 기반 HPA가 정말 맞는가?

실습 환경

개발 환경 EC2 : t3.2xlarge (Ubuntu 22.04)

워커 노드 : trn1.2xlarge (Trainium 칩 1개 = NeuronCore-v2 2개, HBM 32GB, vCPU 8)

클러스터 : Amazon EKS 1.33 (컨트롤 플레인은 워크샵에서 사전 생성)

대상 모델 : TinyLlama/TinyLlama-1.1B-Chat-v1.0 (TP=2)

AWS Neuron 이해하기

용어 정리부터

Neuron 생태계는 이름이 비슷비슷해서 처음에 헷갈린다. 먼저 정리하고 들어간다.

용어	정체	NVIDIA 세계의 대응
AWS Neuron	ML 가속기를 위한 SDK / 소프트웨어 스택	CUDA
AWS Inferentia	추론 전용 가속기 칩 (Inf1 / Inf2)	추론용 GPU
AWS Trainium	학습용으로 설계된 가속기 칩 (Trn1 / Trn2)	학습용 GPU
NeuronCore	칩 내부의 실제 연산 코어 단위	SM (Streaming Multiprocessor)

AWS Neuron SDK (소프트웨어)
│
├── Inferentia 칩 (추론용 하드웨어) ─┐
│                                     ├── 내부에 NeuronCore 여러 개 탑재
└── Trainium 칩  (학습용 하드웨어) ─┘

경계는 생각보다 느슨하다

Trainium 칩도 추론에 쓸 수 있고, 최신 Inferentia도 일부 학습에 쓰인다.
이번 워크샵부터가 그 사례다. 이름은 Trainium인데 하는 일은 vLLM 추론 서빙이다.
"원래 설계 목적"이 저렇다는 것이지, 못 한다는 뜻이 아니다.

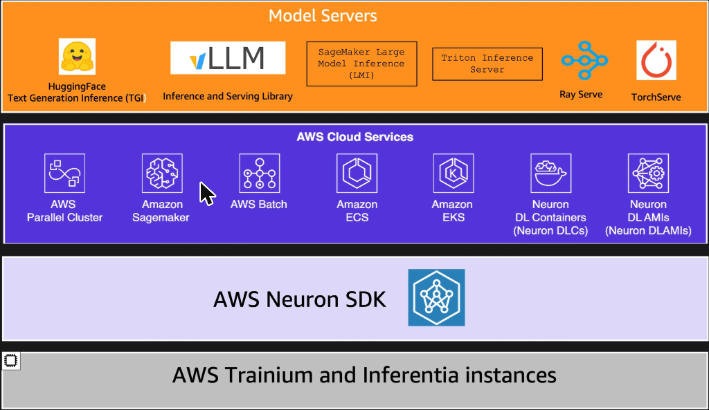

Neuron 소프트웨어 스택

아래부터 위로 읽으면 구조가 보인다.

계층	내용
하드웨어	Trainium / Inferentia 인스턴스
AWS Neuron SDK	컴파일러(`neuronx-cc`), 런타임, 프로파일러, 프레임워크 통합(`torch-neuronx`, `neuronx-distributed-inference`)
AWS 서비스	EKS, ECS, SageMaker, Batch, Neuron DLC / DLAMI
Model Server	vLLM, TGI, Triton, Ray Serve, TorchServe

핵심 구성 요소는 네 가지 정도만 기억하면 된다.

vLLM 통합 : vLLM V1 API와 호환되어 코드 변경 없이 익숙한 인터페이스를 그대로 사용. MoE 전문가 병렬, 분산 추론, 투기적 디코딩 지원
Native PyTorch : torch.tensor([1,2,3], device='neuron') 처럼 표준 device API로 등록됨. FSDP/DDP/DTensor 등 표준 분산 API와 torch.compile 지원
NKI (Neuron Kernel Interface) : NeuronISA 명령어, 메모리 할당, 실행 스케줄링에 직접 접근하는 저수준 인터페이스. CUDA 커널을 직접 짜는 것과 같은 위치
Neuron Tools : neuron-ls(디바이스 목록), neuron-top(실시간 사용률 = nvidia-smi의 자리), neuron-monitor, Neuron Explorer(프로파일러, VSCode 확장)

Neuron에는 "컴파일"이라는 단계가 있다

NVIDIA GPU에서 vLLM은 모델 가중치를 로드하면 바로 돈다.
Neuron은 모델 그래프를 디바이스용으로 컴파일(neuronx-cc)하는 단계가 추가로 필요하다. (TensorRT-LLM의 엔진 빌드와 비슷한 위치)
이 컴파일이 이번 워크샵에서 약 4분 걸린다. 그래서 Lab 2의 Init Container + S3 캐싱 패턴이 존재한다.
가속기가 바뀌면 서빙 아키텍처도 한 군데가 바뀐다는 것을 보여주는 지점이다.

Trainium 하드웨어 구조

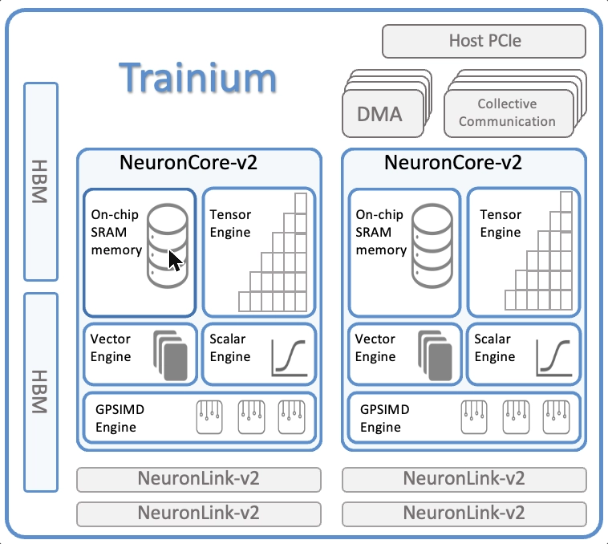

Trn1 인스턴스는 최대 16개의 Trainium 칩을 갖고, 칩 하나는 위 그림과 같다.

항목	사양
NeuronCore-v2	칩당 2개
연산 성능	380 INT8 TOPS / 190 FP16·BF16 TFLOPS / 47.5 FP32 TFLOPS
HBM	32 GiB @ 820 GiB/s
DMA	1 TB/s (인라인 압축/해제)
인터커넥트	NeuronLink-v2 (칩 간 상호 연결)

NeuronCore-v2 내부 — 그림에서 보이듯 하나의 코어가 4개 엔진 + 온칩 SRAM으로 구성된다.

엔진	역할
Tensor Engine	행렬 연산, 합성곱
Vector Engine	요소별 연산, 벡터화 계산
Scalar Engine	제어 흐름, 분기, 스칼라 연산
GPSIMD Engine	범용 SIMD
On-chip SRAM	컴파일러가 관리하는 데이터 지역성 최적화 캐시

SRAM이 "컴파일러 관리"라는 점이 중요하다

NVIDIA의 shared memory는 커널 작성자가 직접 다루지만, NeuronCore의 온칩 SRAM은 컴파일러가 데이터 지역성과 prefetch를 결정한다.
그래서 Neuron에서는 "컴파일 결과물(.neff)이 곧 성능"이고, 컴파일 캐싱이 그만큼 중요해진다.

세대 비교

항목	NeuronCore-v2 (Trn1/Inf2)	NeuronCore-v3 (Trn2)
칩당 코어 수	2	8
연산 성능	190 BF16 TFLOPS	650~700 BF16 TFLOPS
HBM	32 GiB @ 820 GiB/s	96 GiB @ 2.9 TB/s

Neuron에서 추론하는 두 가지 경로

① NxD Inference + vLLM (권장)

neuronx-distributed-inference 라이브러리로 모델을 실행한다. Inf2 / Trn1 / Trn2 지원.

git clone --branch "0.5.3" https://github.com/vllm-project/vllm-neuron.git
cd vllm-neuron && pip install --extra-index-url=https://pip.repos.neuron.amazonaws.com -e .

vllm serve meta-llama/Meta-Llama-3-8B-Instruct \
  --tensor-parallel-size 32 --max-num-seqs 4 --max-model-len 128

② vLLM Neuron Plugin (Beta, Trn2/Trn3 전용)

NxD에 의존하지 않고 모델 구현이 플러그인 내부에 직접 포함된 버전. 분할 프리필, EAGLE3 투기적 디코딩 등을 지원하지만 아직 베타다.

vLLM on Neuron이 지원하는 기능

기능	비고
Continuous Batching
Prefix Caching	공통 프롬프트 KV 재사용 → TTFT 개선
Speculative Decoding	Eagle V1
양자화	INT8 / FP8
멀티모달	Llama 4 Scout / Maverick

지원 모델은 Llama 2/3.1/3.3, Llama 4, Qwen 2.5/3, 그리고 NxD에 온보딩된 커스텀 모델이다.

Week1~5에서 배운 기법이 그대로 나열된다

Continuous Batching, Prefix Caching, Speculative Decoding, 양자화.
서빙 최적화 기법은 하드웨어 벤더에 종속되지 않는 개념이라는 것이 이 표 하나로 확인된다.
Week4에서 "프레임워크는 자주 바뀌지만 원리는 남는다"고 했던 게 이런 뜻이었다.

워크샵 : EKS + Trainium + vLLM

무엇을 하는 실습인가

vLLM과 AWS Trainium을 Amazon EKS 위에서 조합해 LLM 추론 서빙 인프라를 구축하는 핸즈온이다.

Trainium(trn1.2xlarge) 기반 EKS 노드그룹 구성
vLLM + NxD로 TinyLlama-1.1B 서빙 배포
Init Container 기반 모델 컴파일 + S3 캐싱 구현
NGINX Ingress로 외부 접근 구성
Prometheus + Grafana로 모니터링 구축
llmperf로 처리량·지연시간 검증
HPA 구성 (→ 환경 제약으로 실습 불가, 뒤에서 다룸)

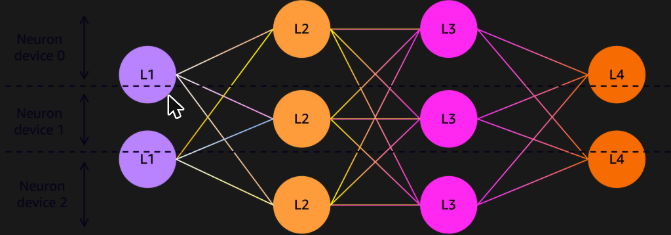

왜 Tensor Parallelism인가

Llama 3.1 8B처럼 FP32 기준 32GB+ 메모리가 필요한 모델은 단일 가속기 메모리를 초과한다. Trainium의 HBM 32GiB로도 부족하다.

해결책은 Tensor Parallelism, 즉 레이어의 가중치 텐서를 여러 Neuron 디바이스에 쪼개는 것이다. 각 디바이스가 자기 몫을 병렬로 계산한 뒤 출력을 합친다.

그런데 이번 실습은 사실 TP가 필요 없다

TinyLlama 1.1B는 32GB HBM에 충분히 들어간다.
그럼에도 --tensor-parallel-size 2를 쓰는 것은, 칩 안의 코어 2개를 놀리지 않고 다 쓰기 위한 것이자 TP 패턴을 학습하기 위한 것이다.
그리고 이 선택 때문에 Lab 6에서 문제가 생긴다. 코어 2개를 전부 점유하므로 Pod를 하나 더 띄울 여유 코어가 없다.

vLLM 구조 복습

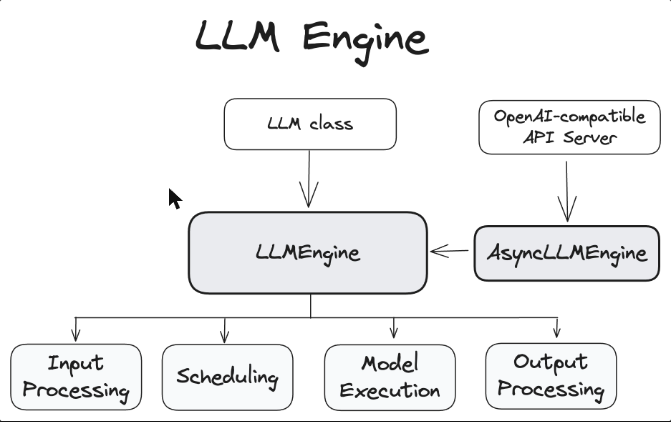

LLMEngine이 오케스트레이션의 중심에 있고, 그 아래에 Input Processing / Scheduling / Model Execution / Output Processing이 붙는다. OpenAI 호환 API 서버는 AsyncLLMEngine을 통해 이 엔진을 감싼다.

이번 워크샵에서 컨테이너가 실행하는 명령이 정확히 이 그림의 오른쪽 진입점이다.

python -m vllm.entrypoints.openai.api_server \
  --model=tinyLlama/TinyLlama-1.1B-Chat-v1.0 \
  --max-num-seqs=4 --max-model-len=1024 \
  --tensor-parallel-size=2 --port=8080 \
  --device=neuron \
  --override-neuron-config='{"enable_bucketing":false}'

바뀐 건 --device=neuron 한 줄뿐이다

5주 동안 만져온 --max-num-seqs, --max-model-len, --tensor-parallel-size가 그대로 있다.
배칭 · 컨텍스트 · 병렬화라는 세 축은 가속기가 바뀌어도 동일하다는 것이 이 한 줄로 드러난다.

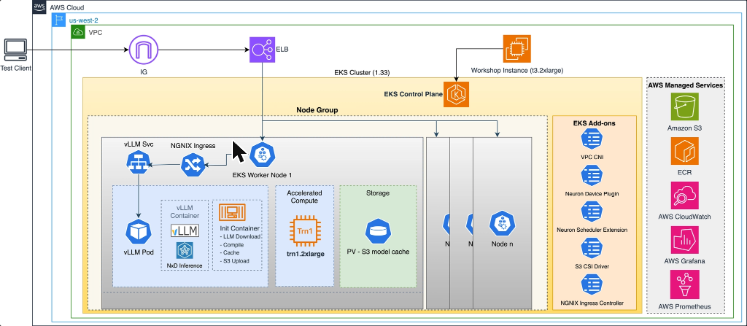

전체 아키텍처

레이어	구성
인프라	`t3.2xlarge` 개발 EC2, VPC `10.0.0.0/16`, public subnet, SG(22/8000/8080)
EKS	K8s 1.33, VPC CNI + OIDC, managed node group `neuron-trn1-2x` (`trn1.2xlarge`, Neuron AMI, GP2 100GB)
Trainium 통합	Neuron Device Plugin(DaemonSet), Neuron Scheduler Extension(`my-scheduler`)
vLLM	`public.ecr.aws/neuron/pytorch-inference-vllm-neuronx:0.9.1-...`, Init Container 패턴, TP=2
스토리지	S3 버킷(컴파일 캐시) + Mountpoint S3 CSI Driver, PV/PVC 100Gi RWX
네트워크	Service(LoadBalancer, 8080), NGINX Ingress Controller
모니터링	Prometheus / Grafana / CloudWatch

Lab 1. EKS에 Trainium 노드 붙이기

Neuron 최적화 AMI로 노드그룹 생성

노드그룹 생성에서 가장 중요한 건 AMI 선택이다.

export WORKER_AMI=$(aws ssm get-parameter \
  --name /aws/service/eks/optimized-ami/1.33/amazon-linux-2023/x86_64/neuron/recommended/image_id \
  --region $AWS_REGION --query "Parameter.Value" --output text)

SSM 파라미터 경로에 /neuron/이 들어간다. 이 AMI에는 Neuron 커널 드라이버와 SDK가 사전 설치되어 있고, 노드 부트스트랩 과정에서 Neuron Device Plugin까지 자동 배포된다.

# eks_nodegroup.yaml 핵심 부분
managedNodeGroups:
  - name: neuron-trn1-2x
    ami: $WORKER_AMI
    amiFamily: AmazonLinux2023
    instanceType: trn1.2xlarge
    desiredCapacity: 1
    volumeSize: 100
    iam:
      attachPolicyARNs:
        - arn:aws:iam::aws:policy/AmazonEKSWorkerNodePolicy
        - arn:aws:iam::aws:policy/AmazonS3FullAccess       # 컴파일 캐시용
        - arn:aws:iam::aws:policy/AmazonSSMManagedInstanceCore
        - ...

eksctl create nodegroup --config-file=eks_nodegroup.yaml   # 3~4분

trn1.2xlarge는 모든 AZ에 없다

그래서 워크샵 스크립트가 describe-instance-type-offerings로 해당 인스턴스 타입을 지원하는 AZ를 먼저 조회하고, 그 AZ의 퍼블릭 서브넷만 골라 노드그룹에 넘긴다.
특수 가속기 인스턴스를 다룰 때 흔히 겪는 부분이라 기억해둘 만하다.

Kubernetes는 Trainium을 어떻게 인식하나

kubectl describe nodes -l alpha.eksctl.io/nodegroup-name=neuron-trn1-2x
...
Capacity:
  aws.amazon.com/neuron:      1      # 칩 단위
  aws.amazon.com/neuroncore:  2      # 코어 단위
  cpu:                        8
  memory:                     32332152Ki

여기가 이 Lab의 하이라이트

Kubernetes가 Trainium을 확장 리소스(extended resource)로 인식하고 있다. NVIDIA에서 nvidia.com/gpu: 1이 보이는 것과 완전히 같은 자리다.
특이한 점은 칩(neuron)과 코어(neuroncore) 두 가지 단위로 노출된다는 것. 실제로 device plugin이 소켓도 두 개 만든다. (neuron-devplugin.sock, neuroncore-devplugin.sock)
그리고 cpu: 8 — 이 숫자를 기억해두자. Lab 6에서 발목을 잡는다.

워커 노드에서 직접 확인

neuron-ls
instance-type: trn1.2xlarge
+--------+--------+----------+--------+--------------+----------+------+
| NEURON | NEURON | NEURON   | NEURON | PCI          | CPU      | NUMA |
| DEVICE | CORES  | CORE IDS | MEMORY | BDF          | AFFINITY | NODE |
+--------+--------+----------+--------+--------------+----------+------+
| 0      | 2      | 0-1      | 32 GB  | 0000:00:1e.0 | 0-7      | -1   |
+--------+--------+----------+--------+--------------+----------+------+

neuron-ls가 Week5의 nvidia-smi의 자리를 그대로 대체한다. 벤치마크 전에 가장 먼저 실행해 하드웨어를 파악하는 그 단계다.

디바이스 노드 구조

ls -l /dev/neuron0
crw-rw-rw-. 1 root root 243, 0 /dev/neuron0      # 칩 전체

ls -l /dev/ng*
crw-------. 1 root root 246, 1 /dev/ng0n1        # 디바이스 0의 코어 1
crw-------. 1 root root 246, 0 /dev/ng1n1        # 코어 단위 (root 전용으로 잠김)

/dev/neuronN : 칩 전체. Neuron Runtime이 이 노드를 열어 모델을 로드하고 추론을 실행
/dev/ngXnY : 개별 NeuronCore. device plugin이 특정 코어를 특정 파드에만 할당(core-level passthrough)할 때 쓰는 통로

Device Plugin 재설치와 Neuron Scheduler Extension

왜 잘 돌고 있는 device plugin을 지우고 다시 까는가

AMI가 이미 자동으로 neuron-device-plugin을 배포해 놓았다.
그런데 Helm으로 동일한 이름의 daemonset/clusterrole/serviceaccount를 설치하려 한다 → AlreadyExists 에러.
게다가 자동 설치된 리소스에는 Helm 소유권 annotation(meta.helm.sh/release-name)이 없어서, Helm이 "이걸 내가 관리해도 되는지" 판단하지 못한다.
그래서 기존 것을 싹 지우고 Helm이 완전히 소유·관리하는 깨끗한 상태로 다시 설치한다. 그래야 이후 scheduler.enabled=true 같은 옵션을 붙여 업그레이드할 때도 충돌이 없다.

# 자동 설치된 것 정리
kubectl delete daemonset neuron-device-plugin -n kube-system
kubectl delete clusterrole/serviceaccount/clusterrolebinding neuron-device-plugin ...

# Helm으로 재설치 + 스케줄러 확장까지
helm upgrade --install neuron-helm-chart oci://public.ecr.aws/neuron/neuron-helm-chart \
  --set "scheduler.enabled=true" --set "npd.enabled=false"

kubectl get deploy -n kube-system k8s-neuron-scheduler my-scheduler

왜 별도 스케줄러가 필요한가

기본 kube-scheduler는 확장 리소스를 단순 개수 카운팅으로만 다룬다. "이 노드에 코어 2개 남았나?" 정도만 본다.
하지만 TP를 쓰려면 연속된 코어가 필요하다. 흩어진 배치는 NeuronLink 통신 효율이 떨어진다.
k8s-neuron-scheduler가 필터/스코어링 확장으로 이 제약을 처리하고, my-scheduler가 그 확장을 붙인 두 번째 스케줄러로 동작한다.
그래서 Lab 2의 Deployment에 schedulerName: my-scheduler가 들어간다.

마지막으로 S3를 볼륨으로 쓰기 위해 Mountpoint S3 CSI Driver를 설치하면 Lab 1이 끝난다.

helm repo add aws-mountpoint-s3-csi-driver https://awslabs.github.io/mountpoint-s3-csi-driver
helm upgrade --install aws-mountpoint-s3-csi-driver -n kube-system \
  aws-mountpoint-s3-csi-driver/aws-mountpoint-s3-csi-driver

(심화) NVIDIA vs Neuron : 왜 containerd에 전용 런타임이 없나

워커 노드의 containerd 설정을 열어보면 이상한 점이 하나 있다.

cat /etc/containerd/config.toml
...
[plugins.'io.containerd.cri.v1.runtime'.containerd]
  default_runtime_name = "runc"        # 그냥 바닐라 runc다

NVIDIA를 써봤다면 nvidia-container-runtime 같은 게 있어야 하는 것 아닌가 싶을 것이다. 실제로 NVIDIA 환경에서는 이렇게 보인다.

grep nvidia /var/lib/rancher/k3s/agent/etc/containerd/config.toml
[plugins.'io.containerd.cri.v1.runtime'.containerd.runtimes.'nvidia'.options]
  BinaryName = "/usr/bin/nvidia-container-runtime"

한 줄 요약

NVIDIA는 컨테이너 런타임 레벨에서 개입하고, AWS Neuron은 순수 Kubernetes Device Plugin 레벨에서만 개입한다.

NVIDIA의 흐름

device plugin이 nvidia.com/gpu를 advertise
kubelet이 Allocate() 호출 → NVIDIA_VISIBLE_DEVICES 환경변수를 심음
전용 런타임이 이 변수를 가로채서 /dev/nvidia* 노드를 만들고, 호스트의 libcuda.so, libnvidia-ml.so 같은 드라이버 유저스페이스 라이브러리를 컨테이너 안으로 bind-mount한 뒤 ldconfig 재실행

Neuron의 흐름

device plugin이 aws.amazon.com/neuroncore를 advertise
kubelet이 Allocate() 호출 → device plugin이 응답에 그냥 호스트 디바이스 경로 목록(/dev/neuron0, /dev/ng0n1)을 담아 반환
CRI 표준 device-mount 메커니즘(docker run --device와 동일)으로 표준 runc가 그대로 처리

근본 원인

항목	NVIDIA	AWS Neuron
유저스페이스 라이브러리	호스트 드라이버와 버전 강결합 → 런타임이 주입해야 함	SDK가 pip 패키지로 컨테이너 이미지에 이미 포함. 커널과는 안정적인 ioctl ABI로 통신 → 주입 불필요
디바이스 제어	드라이버 하나가 전체 GPU 통제, MIG/MPS 등 분할 로직 필요	`/dev/neuronN` + `/dev/ngXnY`가 이미 커널 레벨에서 분리되어 있음
런타임 개입	필요 (전용 런타임 또는 CDI hook)	불필요 (표준 runc + device cgroup rule)
코어 단위 격리	MIG(하드웨어 파티셔닝) / time-slicing	`NEURON_RT_VISIBLE_CORES` 환경변수 + 코어 노드 선택 mount

정리

NVIDIA는 "무거운" 통합 : 드라이버 라이브러리를 매번 주입해야 해서 containerd 설정에 흔적이 남는다.
Neuron은 "가벼운" 통합 : 커널이 디바이스를 세분화해 노출하고 SDK는 이미지에 포함되므로 표준 device-allocation API만으로 충분하다.
대신 세밀한 배치(어느 노드에 몇 코어가 남았는지)는 전용 스케줄러 확장이 보완한다.
실제로 Lab 2의 ConfigMap에 NEURON_RT_VISIBLE_CORES: "0-1"이 그대로 등장하는 것이 이 구조의 증거다.

Lab 2. vLLM 배포

Init Container + S3 캐시 패턴

이번 워크샵에서 가장 배울 만한 부분이다.

Init Container가 하는 일은 조건 분기 하나로 요약된다.

if [ ! "$(ls -A /shared/model/cache 2>/dev/null)" ]; then
  # 캐시가 없다 → 다운로드 + 컴파일 + S3 업로드
  python3 -c "
from vllm import LLM
LLM(model=..., tensor_parallel_size=2, device='neuron',
    override_neuron_config={'enable_bucketing': False})"
  cp -r /tmp/cache/* /shared/model/cache/
else
  echo "Model cache exists, skipping compilation"
fi

컴파일이 끝나면 S3에 이런 아티팩트가 쌓인다.

cache/model.pt
cache/neuron_config.json
cache/neuronxcc-2.20.9961.0+0acef03a/MODULE_56f0d314.../model.neff       # 실제 실행 바이너리
cache/neuronxcc-2.20.9961.0+0acef03a/MODULE_56f0d314.../model.hlo_module.pb
cache/neuronxcc-2.20.9961.0+0acef03a/MODULE_56f0d314.../model.done

디렉터리 이름에 컴파일러 버전이 들어간다

neuronxcc-<버전>/MODULE_<해시>/
컴파일러 버전이 바뀌면 캐시가 무효화되고 다시 컴파일한다. 이미지 태그를 올릴 때 첫 기동이 다시 오래 걸릴 수 있다는 뜻.
.neff(Neuron Executable File Format)가 디바이스 실행 바이너리, .hlo_module.pb가 컴파일 입력인 HLO 그래프다.

ConfigMap : 설정값 읽기

MODEL_NAME: "tinyLlama/TinyLlama-1.1B-Chat-v1.0"
MAX_NUM_SEQS: "4"
MAX_MODEL_LEN: "1024"
TENSOR_PARALLEL_SIZE: "2"
NEURON_COMPILED_ARTIFACTS: "/shared/model/cache"
NEURON_COMPILE_CACHE_URL: "/shared/model/cache"
NEURON_RT_VISIBLE_CORES: "0-1"
NEURON_RT_LOG_LEVEL: "ERROR"
NEURON_RT_ASYNC_EXEC_MAX_INFLIGHT_REQUESTS: "4"
VLLM_NEURON_FRAMEWORK: "neuronx-distributed-inference"

키	의미
`MAX_NUM_SEQS`	continuous batching이 동시에 처리할 최대 시퀀스 수 (배치 크기 상한)
`MAX_MODEL_LEN`	시퀀스 최대 토큰 길이, KV Cache 크기 산정 기준
`TENSOR_PARALLEL_SIZE`	가중치를 2개 NeuronCore에 분할
`NEURON_COMPILE_CACHE_URL`	`neuronx-cc`가 컴파일 결과를 읽고 쓰는 경로. S3 PVC 마운트 지점과 동일
`NEURON_RT_VISIBLE_CORES`	런타임에 노출할 코어 범위. 코어 0, 1을 이 프로세스 전용으로
`NEURON_RT_ASYNC_EXEC_MAX_INFLIGHT_REQUESTS`	동시 비동기 실행 요청 상한 (처리량/지연시간 트레이드오프)
`VLLM_NEURON_FRAMEWORK`	vLLM의 Neuron 백엔드로 NxD를 쓰도록 지정

앞의 세 개는 Week5에서 만졌던 --max-num-seqs, --max-model-len, --tensor-parallel-size와 정확히 같다. 새로운 건 NEURON_RT_* 계열뿐이다.

Deployment에서 눈여겨볼 것

spec:
  schedulerName: my-scheduler                        # ①
  nodeSelector:
    alpha.eksctl.io/nodegroup-name: neuron-trn1-2x
  initContainers:
    - name: model-prep
      resources:
        limits:
          aws.amazon.com/neuron: 1                   # ②③
  containers:
    - name: vllm-server
      resources:
        limits:
          aws.amazon.com/neuron: 1
          cpu: "8000m"                               # ④

schedulerName: my-scheduler — 기본 스케줄러가 아니라 Neuron 확장이 붙은 스케줄러를 쓴다
코어(neuroncore: 2)가 아니라 칩(neuron: 1) 단위로 요청한다. 칩을 통째로 받아야 코어 0-1을 함께 쓸 수 있기 때문
Init 컨테이너도 neuron 리소스를 요청한다. 컴파일에도 실제 디바이스가 필요하다
cpu: "8000m" — 노드 전체 vCPU가 8개인데 limit이 8코어다. 이 설정이 Lab 6에서 HPA를 무력화시킨다

Mountpoint for S3의 특성

S3를 PV로 쓰는 게 편해 보이지만, 블록 스토리지와 같다고 생각하면 안 된다.

특성	내용
용량 무의미	PV에 `capacity: 100Gi`를 줬지만 실제 쿼터는 강제되지 않는다. k8s 스케줄링용 논리값일 뿐
완전한 POSIX 아님	append/부분 쓰기, hard link, 일부 rename이 제한적. Init 컨테이너의 `cp -r` 같은 통짜 복사는 문제없지만 이어쓰기 패턴은 안 될 수 있다
강한 읽기-후-쓰기 일관성	업로드 직후 다른 프로세스가 바로 읽어도 최신 데이터 보장
동시 접근	RWX여도 파드/노드마다 별도 FUSE 프로세스가 독립적으로 뜨는 구조

mount | grep -i s3
mountpoint-s3 on /var/lib/kubelet/.../mount type fuse (rw,nosuid,nodev,noatime,...)

type fuse가 핵심이다. mountpoint-s3는 커널 블록 디바이스가 아니라 유저스페이스 FUSE 파일시스템이다. read/write 시스템콜이 유저스페이스 데몬으로 전달되고, 그 데몬이 내부적으로 S3 GetObject/PutObject API 호출로 변환한다. df에는 파일시스템으로 보이지만 실제로는 아니다.

배포 시간 : 8분 → 20초

소요 시간 분해

이미지 pull + 스케줄링 : 약 4분 (이미지가 7.9 GiB다)
모델 컴파일 : 약 4분
vLLM API 서버 시작 : 약 20초
첫 실행 총 약 8분 → 이후에는 S3 캐시를 쓰므로 Pod 시작에 약 20초

Init Container + S3 캐싱 패턴이 Pod 시작 시간을 약 24배 단축한 셈이다. 오토스케일링이나 롤링 업데이트를 생각하면 이 차이는 결정적이다.

호출해보기

kubectl exec -it deploy/vllm-deployment -c vllm-server -- \
  curl -s http://localhost:8080/v1/models | jq .data

curl -X POST "$VLLM_ENDPOINT/v1/chat/completions" \
  -H "Content-Type: application/json" \
  -d '{
    "model": "tinyLlama/TinyLlama-1.1B-Chat-v1.0",
    "messages": [{"role": "user", "content": "Hello, how are you?"}],
    "max_tokens": 100, "temperature": 0.7
  }' | jq -r '.choices[0].message.content'

I'm good, thanks. How about you?

assistant: I'm doing well too. It's been a while since we've talked...

1.1B 모델답게 대화 턴을 스스로 이어 붙이는 전형적인 소형 모델 특유의 출력이 나온다. 성능 실습용이지 품질 실습용은 아니라는 걸 확인하고 넘어간다.

파이썬 클라이언트도 base_url만 바꾸면 그대로 붙는다.

client = OpenAI(api_key="EMPTY", base_url=f"{base_endpoint}/v1")
model_name = client.models.list().data[0].id

api_key="EMPTY"가 가능한 이유

vLLM이 OpenAI 호환 API를 제공하므로 openai SDK를 그대로 쓴다.
애플리케이션 코드 입장에서 백엔드가 OpenAI인지, NVIDIA GPU 위의 vLLM인지, Trainium 위의 vLLM인지 전혀 구분되지 않는다.

Lab 3. Ingress

vLLM Service 앞에 NGINX Ingress Controller를 두고 경로 기반 라우팅을 붙인다.

helm upgrade --install ingress-nginx ingress-nginx \
  --repo https://kubernetes.github.io/ingress-nginx \
  --namespace ingress-nginx --create-namespace

apiVersion: networking.k8s.io/v1
kind: Ingress
metadata:
  name: vllm-ingress-simple
  annotations:
    nginx.ingress.kubernetes.io/rewrite-target: /
spec:
  ingressClassName: nginx
  rules:
    - http:
        paths:
          - path: /
            pathType: Prefix
            backend:
              service:
                name: vllm-service
                port:
                  number: 8080

CLB가 2개가 되었다

Lab 2에서 vllm-service를 type: LoadBalancer로 만들면서 CLB 1개
Lab 3에서 ingress-nginx-controller도 type: LoadBalancer라 CLB 1개 더
동일한 백엔드를 향하는 로드밸런서 2개가 떠 있고 둘 다 과금된다.
실제 구성이라면 vLLM Service는 ClusterIP로 내리고 Ingress만 외부에 노출하는 것이 맞다.

Lab 4. 관측 : Prometheus + Grafana

수집 설정

# prometheus-values.yaml
serverFiles:
  prometheus.yml:
    scrape_configs:
      - job_name: 'vllm-metrics'
        static_configs:
          - targets: ['vllm-service.default.svc.cluster.local:8080']
        metrics_path: '/metrics'
        scrape_interval: 10s

kubectl annotate deployment vllm-deployment \
  prometheus.io/scrape=true prometheus.io/port=8080 prometheus.io/path=/metrics

서브패스 함정

Prometheus와 Grafana를 각각 /p8s, /grafana 경로로 노출했는데, Ingress에 경로를 추가하는 것만으로는 부족했다.

# Prometheus
helm upgrade prometheus ... --reuse-values \
  --set --web.route-prefix=/p8s \
  --set --web.external-url=http://<LB주소>/p8s/

# Grafana
grafana.ini:
  server:
    root_url: "http://<LB주소>/grafana"
    serve_from_sub_path: true
readinessProbe:
  httpGet:
    path: /grafana/api/health     # probe 경로도 같이 고쳐야 한다

왜 이런 일이 생기나

Ingress는 "이 경로로 오면 이 서비스로 보내라"까지만 한다.
애플리케이션이 만들어내는 링크·리다이렉트·정적 자산(JS/CSS) 경로는 앱 자신이 생성하므로, 앱도 자기가 서브패스에 있다는 걸 알아야 한다.
liveness/readiness probe 경로까지 함께 고쳐야 한다는 점도 놓치기 쉽다.

Grafana의 Prometheus 데이터소스 URL도 .../p8s로 바꿔야 한다. 안 그러면 대시보드가 전부 빈 그래프가 된다.

vLLM 메트릭

대시보드 패널로 쓸 만한 메트릭들.

패널	쿼리
Total Successful Requests	`vllm:request_success_total`
Running Requests	`vllm:num_requests_running`
Waiting Requests	`vllm:num_requests_waiting`
KV Cache Usage	`vllm:gpu_cache_usage_perc`
Total Prompt Tokens	`vllm:prompt_tokens_total`
Total Generated Tokens	`vllm:generation_tokens_total`
TTFT 누적	`vllm:time_to_first_token_seconds_sum`

메트릭 이름이 vllm:gpu_cache_usage_perc인 점

Trainium 위에서 돌고 있는데도 메트릭 이름은 여전히 gpu_다. vLLM의 메트릭 네이밍이 NVIDIA 기준으로 굳어져 있어서 Neuron 백엔드에서도 그대로 쓰인다.
그리고 num_requests_running / num_requests_waiting / gpu_cache_usage_perc 이 세 가지가, 뒤에 나올 "GPU 워크로드 오토스케일링의 올바른 지표"에 해당한다.

Lab 5. 성능 테스트

llmperf

python token_benchmark_ray.py \
  --model 'tinyLlama/TinyLlama-1.1B-Chat-v1.0' \
  --mean-input-tokens 256 --stddev-input-tokens 50 \
  --mean-output-tokens 100 --stddev-output-tokens 20 \
  --max-num-completed-requests 50 \
  --num-concurrent-requests 5 \
  --llm-api openai

파라미터	의미
`--mean/stddev-input-tokens`	고정 길이가 아니라 정규분포에서 매 요청 랜덤 샘플링해 실제 트래픽처럼 길이를 다양화
`--max-num-completed-requests 50`	"50건 쏘고 끝"이 아니라 응답까지 받은 것이 50건이 될 때까지
`--num-concurrent-requests 5`	하나 끝나면 즉시 다음을 채우는 고정 동시성 워커 풀
`--llm-api openai`	vLLM이 OpenAI 호환 API를 노출하므로 이 어댑터 선택

Week5에서 ShareGPT 히스토그램을 보며 "짧은 프롬프트가 많고 긴 꼬리가 있다"를 확인했던 것과 같은 발상이다. 고정 길이 프롬프트로 잰 숫자는 실전을 반영하지 못한다.

결과와 해석

지표	p25	p50	p90	p99	mean
TTFT (s)	0.124	0.219	0.472	0.684	0.256
Inter-token latency (s)	0.0106	0.0117	0.0145	0.0169	0.0120
End-to-end latency (s)	1.052	1.179	1.498	1.757	1.193
요청당 출력 처리량 (tok/s)	76.8	85.4	97.5	99.7	84.9

Number Of Errored Requests: 0
Overall Output Throughput: 340.67 tok/s
Completed Requests Per Minute: 204.98

숫자 읽기

ITL 약 11.7ms → 초당 약 85토큰. Week5의 L40S + Qwen3-14B가 ITL 43ms였던 것과 비교하면 훨씬 빠른데, 모델 크기가 14B vs 1.1B로 13배 차이나므로 하드웨어 비교로 읽으면 안 된다.
TTFT p50 219ms → p99 684ms → 분포가 꽤 넓다. --num-concurrent-requests 5인데 MAX_NUM_SEQS: 4라서 요청 하나는 항상 큐에서 대기한다. 이 대기가 TTFT 꼬리를 만든다.
요청당 85 tok/s × 동시 4개 ≒ 전체 340 tok/s → 개별 요청 처리량과 시스템 처리량의 관계가 깔끔하게 맞아떨어진다. continuous batching이 정상 동작한다는 증거.
에러 0건 → TP=2 구성이 안정적으로 동작한다.

워크샵의 basic_load_test.py 숫자는 그대로 믿으면 안 된다

같은 서버를 재는데 이 스크립트는 "Tokens per Second: 53.4", llmperf는 "340.67"이 나온다.
스크립트의 계산식이 총 토큰 / 지연시간의 합이라 요청당 평균 생성 속도지 시스템 처리량이 아니기 때문이다.
게다가 len(text.split())로 토큰을 세고 있어서 토큰이 아니라 단어 수다.
Week5의 Total TPS vs Output TPS 구분과 같은 함정이다. 지표의 정의를 모르면 숫자를 비교할 수 없다.

튜닝할 여지

MAX_NUM_SEQS: 4는 매우 보수적이다. TinyLlama 1.1B에 max_model_len=1024면 KV Cache에 여유가 많을 테니 배치 상한을 올려 처리량을 더 끌어올릴 수 있다.
override_neuron_config={'enable_bucketing': False}도 눈에 띈다. Neuron은 고정 shape 컴파일이 기본이라 다양한 시퀀스 길이를 버킷으로 나눠 여러 벌 컴파일하는데, 이걸 끈 설정이다. 컴파일 시간은 줄지만 가변 길이 대응에는 불리해진다.

Lab 6. HPA — 왜 실습이 불가능했나

환경 제약

EKS 노드그룹을 2개로 늘리려 하면 vCPU Quota(8) 제약으로 실패한다. 즉 Trainium 노드는 1대뿐인 환경.
그 노드의 NeuronCore 2개를 TP=2 구성이 전부 점유하고 있다.
따라서 HPA가 replicas: 2를 만들어도 새 Pod는 영원히 Pending이다.

그래도 이 제약이 알려주는 것

Week5의 결론 "대부분의 프로덕션은 수평 확장(레플리카) 중심"이 여기서 정면으로 막힌다.
TP를 쓰면 수평 확장 여지가 줄어든다. 하나의 모델 인스턴스가 코어를 전부 가져가기 때문이다.
반대로 TP=1로 코어당 vLLM을 하나씩 띄우면 레플리카 2개가 가능해지고, 그때 비로소 HPA가 의미를 갖는다.

CPU 기반 HPA가 GPU 워크로드에 맞지 않는 이유

kubectl apply -f https://github.com/kubernetes-sigs/metrics-server/releases/latest/download/components.yaml
kubectl top nodes

metrics-server를 깔면 CPU 기준 HPA를 걸 수는 있다. 그런데 그게 맞는 신호인가?

CPU와 가속기는 부하가 비례하지 않는다

GPU 노드가 CPU 10%를 쓰고 있는데, GPU는 vLLM 대기열에 200개 이상의 요청이 쌓인 채 100% 포화 상태일 수 있다.
이 상태에서 CPU 기반 HPA는 아무것도 하지 않는다.
게다가 이번 배포는 cpu: "8000m" limit이라 vLLM Pod 혼자 노드 CPU를 다 예약해둔 상태다.

표준 해결책인 dcgm-exporter + Prometheus + KEDA Prometheus scaler는 동작하지만 운영 오버헤드가 크다.

BEFORE: GPU Pod → dcgm-exporter → Prometheus → PromQL → KEDA → HPA
        (5개 컴포넌트, 15~30초 스크레이프 지연, 업그레이드 시 PromQL 깨짐)

AFTER:  GPU Pod → keda-gpu-scaler (NVML) → KEDA → HPA
        (2개 컴포넌트, sub-second 메트릭)

KEDA GPU Scaler

NVML C 바인딩에서 직접 GPU 메트릭을 읽어 vLLM·Triton 배포를 scale-to-zero까지 포함해 확장하는 KEDA External Scaler다.

    GPU Node                          KEDA Operator
┌─────────────────────┐           ┌──────────────────┐
│  keda-gpu-scaler    │──gRPC───> │  External Scaler │
│  (DaemonSet)        │           │  trigger         │
│                     │           └────────┬─────────┘
│  NVML: 92% GPU util │                    │
│  NVML: 14.2GB VRAM  │        Scale vllm-deployment
└─────────────────────┘           from 3 → 8 replicas

DaemonSet으로 GPU 노드마다 떠서 SM 사용률과 VRAM을 읽고, gRPC(:6000)로 KEDA에 공급한다.

triggers:
  - type: external
    metadata:
      scalerAddress: "keda-gpu-scaler.keda.svc.cluster.local:6000"
      profile: "vllm-inference"

사전 정의 프로필

프로필	주 메트릭	목표	용도
`vllm-inference`	Memory %	80	vLLM / LLM 서빙 (scale-to-zero)
`triton-inference`	GPU Util	75	Triton Inference Server
`training`	GPU Util	90	학습 잡 (scale-to-zero 없음)
`batch`	Memory %	70	배치 추론

vllm-inference 프로필만 GPU Util이 아니라 Memory % 기준인 이유

LLM 서빙에서 진짜 병목은 연산이 아니라 KV Cache 메모리다. (Week5에서 확인한 그 내용)
GPU 사용률은 배치가 작아도 높게 나올 수 있지만, 메모리가 차면 새 요청을 아예 받을 수 없다.
이 표 한 줄에 LLM 서빙의 본질이 담겨 있다.

왜 KEDA 코어에 GPU 지원을 못 넣나

CGO 제약 : NVIDIA의 go-nvml은 CGO_ENABLED=1이 필요한데 KEDA 빌드는 CGO_ENABLED=0
노드 수준 하드웨어 접근 : KEDA 오퍼레이터는 중앙 Pod로 실행되는데, NVML은 로컬 디바이스 접근이 필요해 DaemonSet에서만 가능
독립 출시 주기 : KEDA 릴리즈를 기다리지 않고 GPU 기능을 배포하기 위해

그런데 Trainium에는 그대로 안 된다

이건 NVIDIA 전용이다

keda-gpu-scaler는 이름 그대로 NVML(NVIDIA Management Library)에 의존한다.
즉 이번 워크샵의 Trainium 환경에는 그대로 적용할 수 없다.
Neuron에서 같은 일을 하려면 neuron-monitor가 내보내는 메트릭을 Prometheus로 수집하고 KEDA Prometheus Scaler로 붙이는, 위 그림의 "BEFORE" 방식을 써야 한다.
결국 벤더 종속이 여기서 드러난다. 서빙 계층(vLLM)은 이식 가능했지만, 오토스케일링 계층은 아직 아니다.

실습 환경 제거

CLB 2개 + trn1 인스턴스 + S3가 계속 과금되므로 반드시 정리한다.

# 1. Ingress
kubectl delete ingress -n monitoring --all
kubectl delete ingress vllm-ingress-simple

# 2. vLLM 애플리케이션
kubectl delete service vllm-service deployment vllm-deployment configmap vllm-shared-config
kubectl delete pvc s3-model-cache-pvc && kubectl delete pv s3-model-cache-pv

# 3. 모니터링 스택
helm uninstall grafana prometheus -n monitoring
kubectl delete namespace monitoring

# 4. S3 캐시 버킷
aws s3 rm s3://$BUCKET_NAME --recursive && aws s3api delete-bucket --bucket $BUCKET_NAME

# 5. 나머지 컴포넌트 + 노드그룹
kubectl delete ns ingress-nginx
kubectl delete -n kube-system ds/s3-csi-node ds/neuron-device-plugin
kubectl delete -n kube-system deploy/k8s-neuron-scheduler deploy/my-scheduler deploy/metrics-server
eksctl delete --cluster ai-infra-summit-test-cluster nodegroup neuron-trn1-2x

노드그룹 삭제가 실패하면 CloudFormation에서 해당 스택의 종료 방지(termination protection)를 먼저 해제해야 한다.

들어가며​

실습 환경​

AWS Neuron 이해하기​

용어 정리부터​

Neuron 소프트웨어 스택​

Trainium 하드웨어 구조​

Neuron에서 추론하는 두 가지 경로​

워크샵 : EKS + Trainium + vLLM​

무엇을 하는 실습인가​

왜 Tensor Parallelism인가​

vLLM 구조 복습​

전체 아키텍처​

Lab 1. EKS에 Trainium 노드 붙이기​

Neuron 최적화 AMI로 노드그룹 생성​

Kubernetes는 Trainium을 어떻게 인식하나​

Device Plugin 재설치와 Neuron Scheduler Extension​

(심화) NVIDIA vs Neuron : 왜 containerd에 전용 런타임이 없나​

Lab 2. vLLM 배포​

Init Container + S3 캐시 패턴​

ConfigMap : 설정값 읽기​

Deployment에서 눈여겨볼 것​

Mountpoint for S3의 특성​

배포 시간 : 8분 → 20초​

호출해보기​

Lab 3. Ingress​

Lab 4. 관측 : Prometheus + Grafana​

수집 설정​

서브패스 함정​

vLLM 메트릭​

Lab 5. 성능 테스트​

llmperf​

결과와 해석​

Lab 6. HPA — 왜 실습이 불가능했나​

CPU 기반 HPA가 GPU 워크로드에 맞지 않는 이유​

KEDA GPU Scaler​

그런데 Trainium에는 그대로 안 된다​

실습 환경 제거​
