Hands-On LLM Serving Optimization Study - Week7

September 19, 2026

---

들어가며

6주 동안 다룬 주제는 전부 "모델 서버 한 대를 어떻게 빠르게 만들 것인가"였다. 배칭, KV 캐시, 양자화, 병렬화, 가속기 교체까지 전부 vLLM 프로세스 안쪽 이야기였다.

이번 주는 시선이 vLLM 바깥으로 나간다.

구분	지금까지 (Week1~6)	이번 주 (Week7)
관심사	모델 서버 내부 최적화	모델 서버 앞단의 트래픽 계층
주요 도구	vLLM, Neuron SDK, llmperf	Envoy, Envoy Agent Router, llm-d
판단 주체	엔진 스케줄러(Continuous Batching)	게이트웨이 / EPP
단위	토큰, 배치, 블록	요청, 파드, 프로바이더

이번 주 글은 "따라 읽고 정리한" 기록이다

• 7주차 실습은 뒤쪽 절반이 물리 GPU가 필요한 구성이라 직접 환경을 꾸리지는 못했다.
• 그래서 이번 글은 스터디에서 공유된 두 편의 실습 자료(Envoy Agent Router / llm-d)를 처음부터 끝까지 따라 읽으면서, 각 단계가 왜 그렇게 설계됐는지를 정리한 것이다.
• 명령어와 출력, 벤치마크 수치는 전부 자료에 기록된 것이며, 내가 직접 측정한 값이 아니라는 점을 먼저 밝혀둔다.
• 대신 "왜 이 설정이 필요한가", "이 숫자는 무엇을 말하는가"를 앞선 6주의 내용과 이어 붙이는 데 집중했다.

읽으면서 답을 찾고 싶었던 질문

• 표준 Kubernetes Service(L4)로 vLLM 파드를 로드밸런싱하면 무엇이 잘못되나?
• "AI 게이트웨이"는 기존 API 게이트웨이와 무엇이 다른가?
• Envoy 코어를 건드리지 않고 LLM 로직을 넣는 확장점(ext_proc)은 어떻게 생겼나?

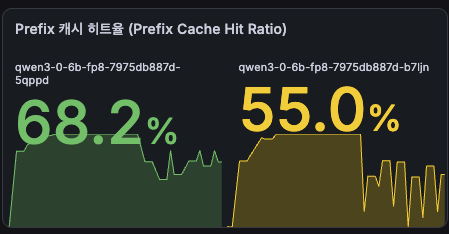

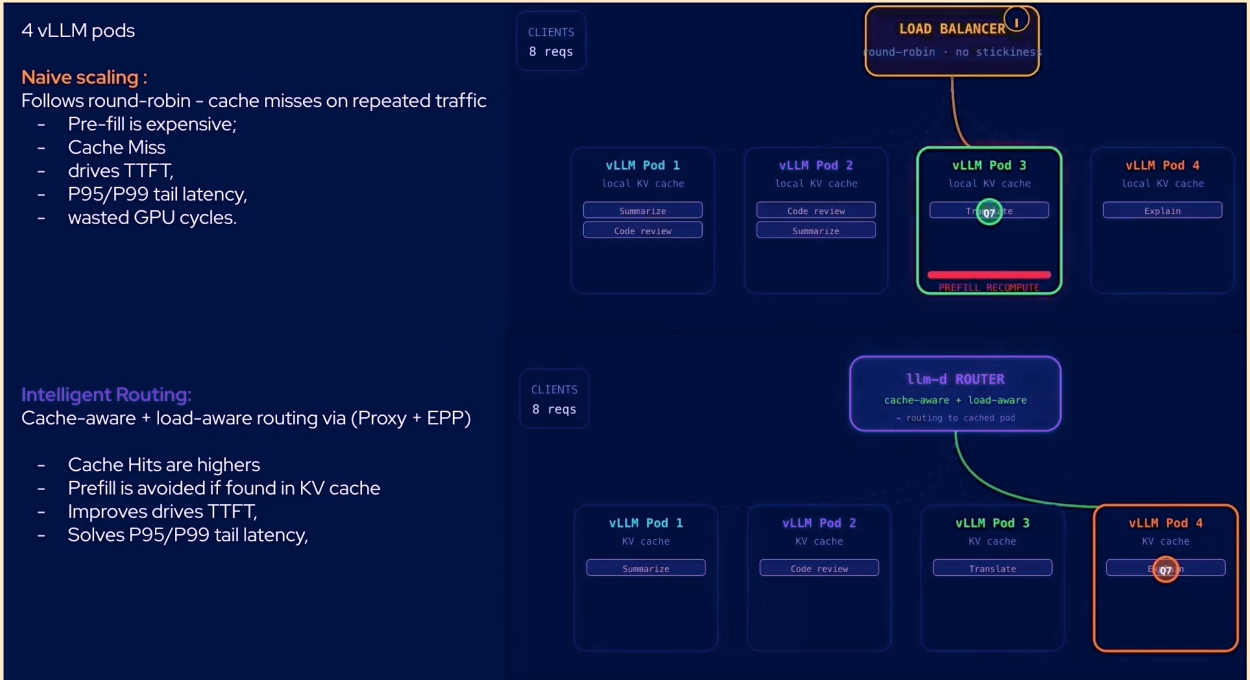

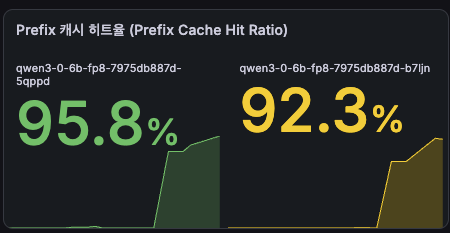

• KV 캐시를 아는 라우팅(Prefix-Cache-Aware Routing)은 정말 빨라지나?
• Agent Router와 llm-d Router는 경쟁 관계인가?

---

자료에서 다룬 실습 환경

실습 자료는 두 갈래다. 앞쪽(Agent Router)은 GPU가 필요 없고, 뒤쪽(llm-d)은 GPU가 반드시 필요하다.

[7W-1] Envoy Agent Router

• Kind K8s (kind v0.33.0 기본 노드 이미지 = Kubernetes 1.37.0), 단일 control-plane
• Envoy Gateway v1.8.1 / Agent Router(= Envoy AI Gateway) v1.1.0
• MetalLB v0.16.1 (kind 브리지 172.18.0.0/16의 상단 대역 사용)
• 대상 : mock testupstream → OpenAI gpt-4o-mini → 자체 호스팅 llama.cpp

[7W-2] llm-d

• 물리 GPU PC 1대 (VRAM 24GiB 이상 권장), K3s (traefik / servicelb 비활성화)

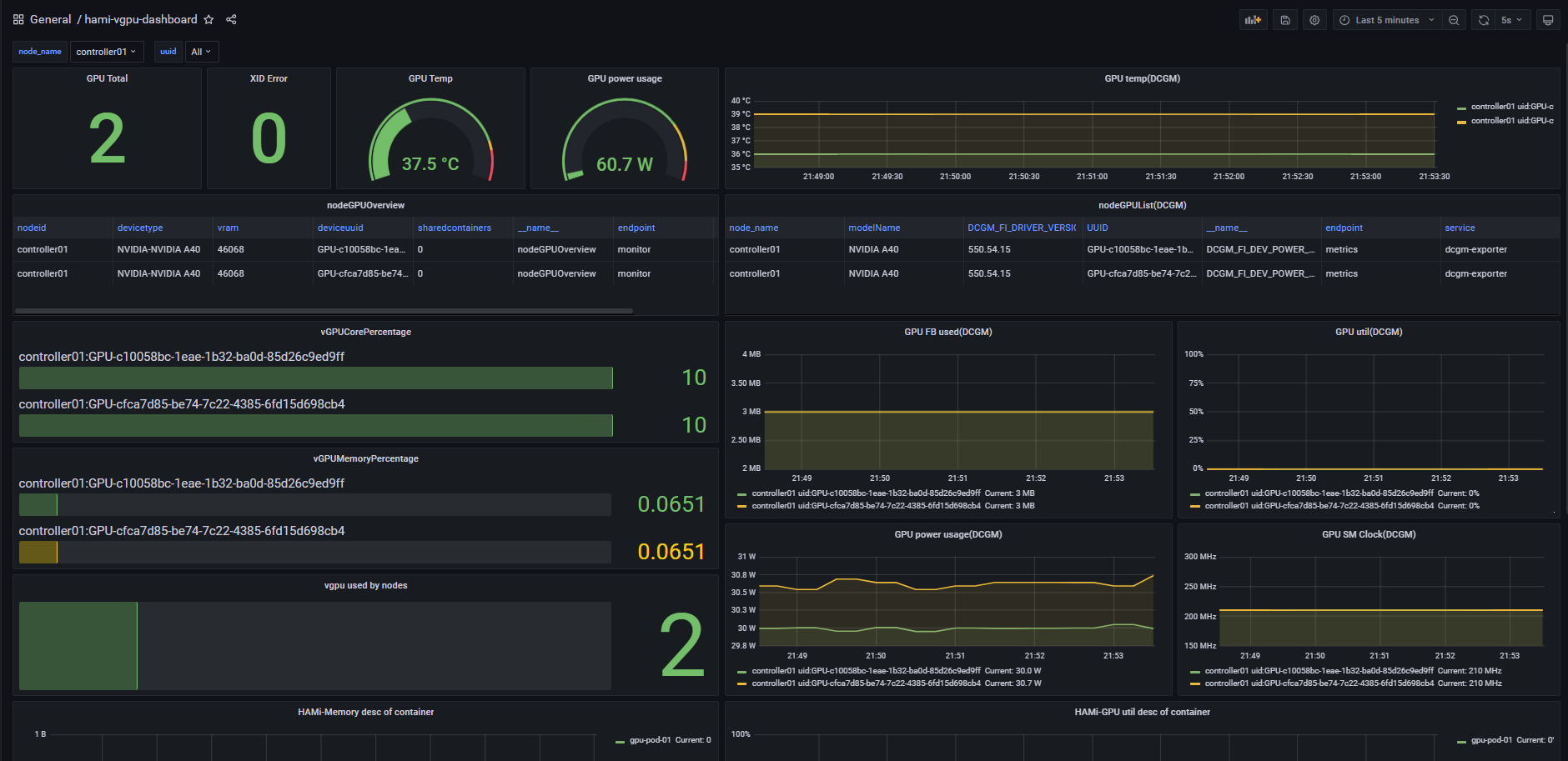

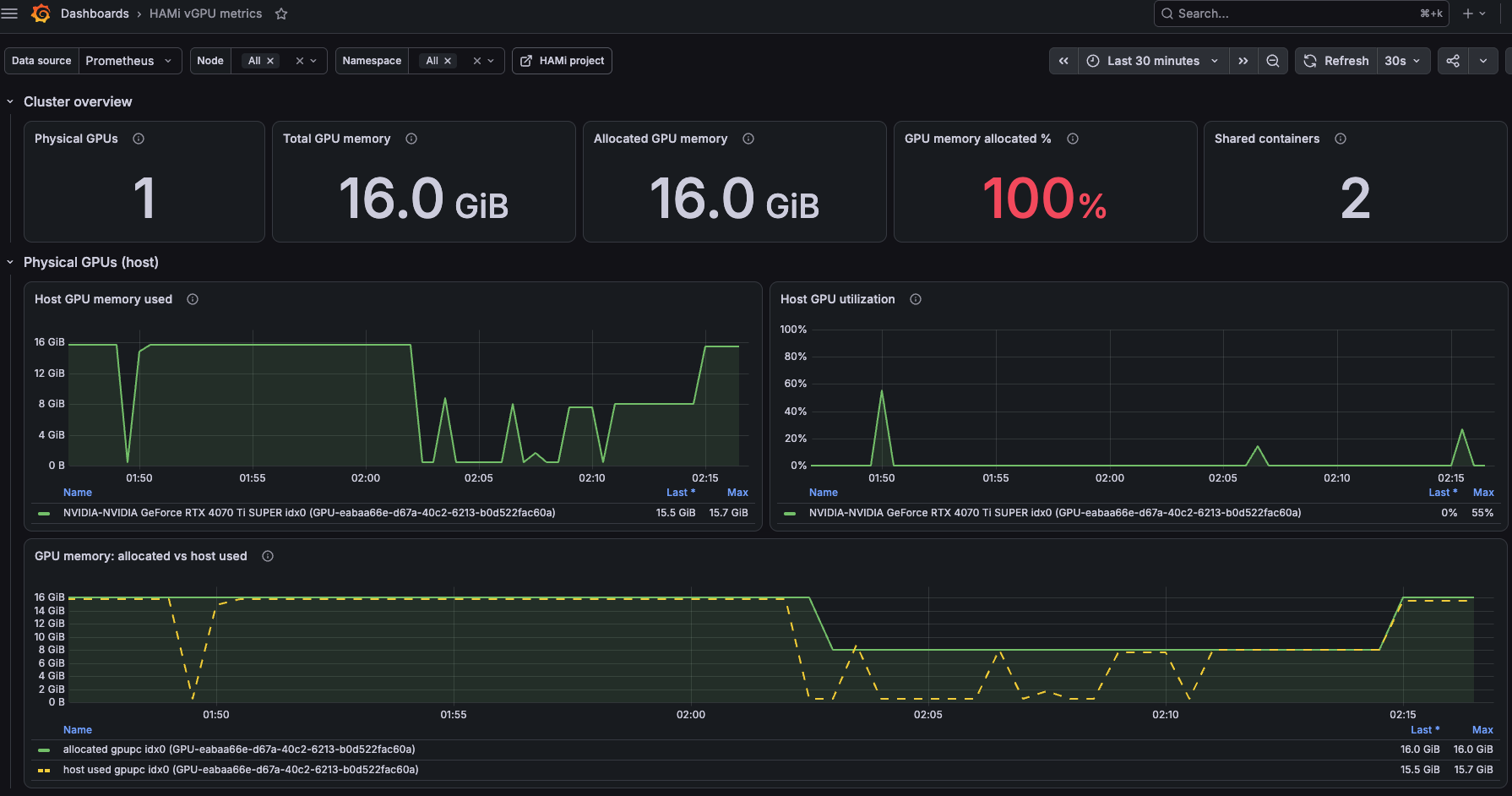

• HAMi 2.10.0 (GPU 1장을 gpucores 50% / gpumem 50%로 쪼개 vLLM 파드 2개 기동)

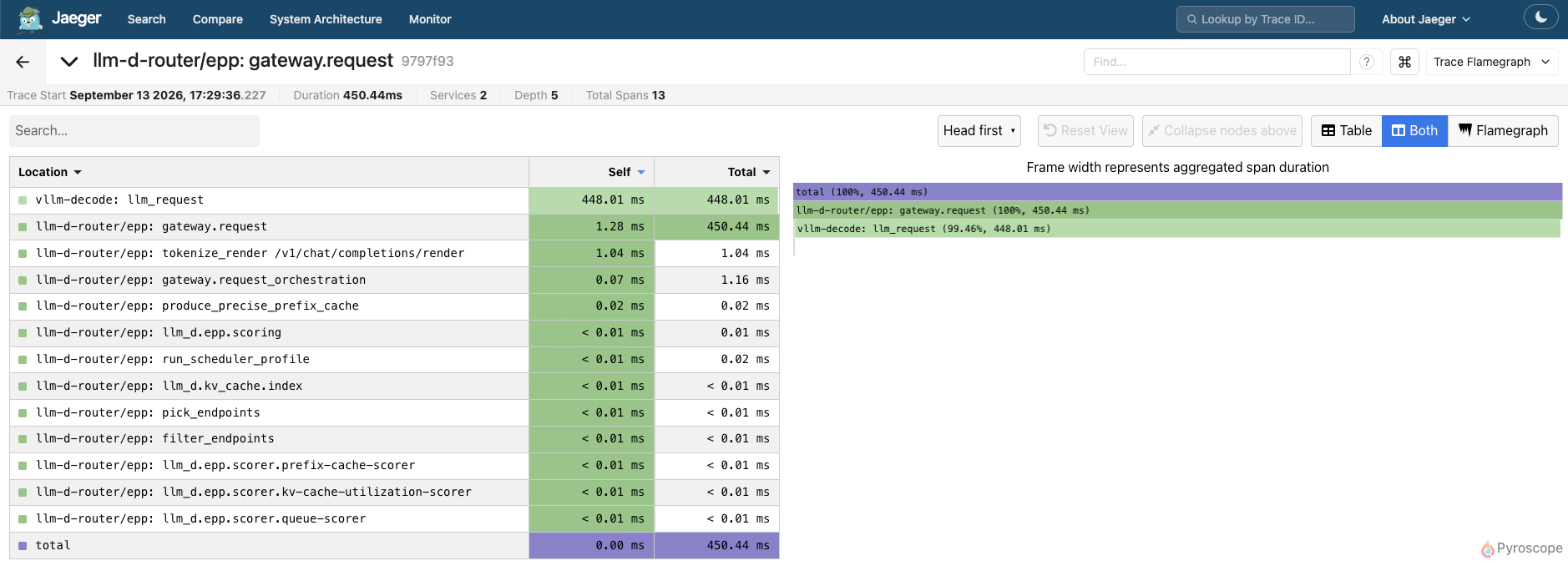

• kube-prometheus-stack 87.5.1 + DCGM Exporter, MinIO(S3), Jaeger + OTel Collector
• 대상 모델 : Qwen/Qwen3-0.6B-FP8 (vLLM v0.28.0, S3 스트리밍 로드)

GPU가 없어도 절반은 따라 할 수 있다

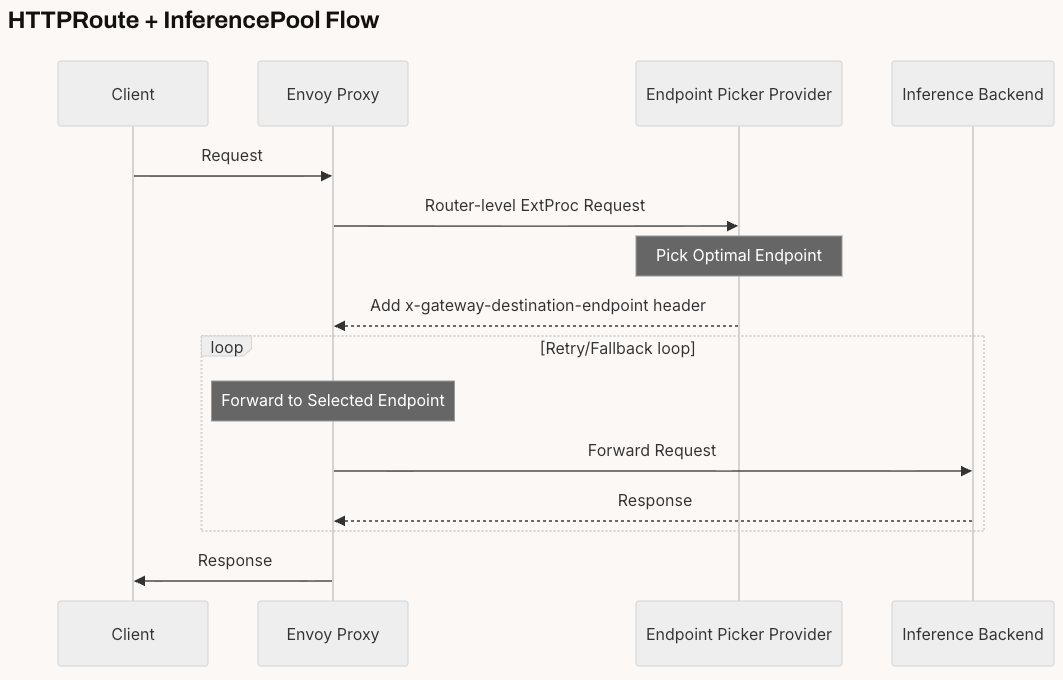

• 7W-1의 Agent Router 실습과 7W-2의 HTTPRoute + InferencePool 예제는 llama.cpp CPU 추론으로도 돌아간다.
• 자료에도 "해당 실습은 GPU 없이 CPU 만으로도 가능함"이라고 명시돼 있다. 다음에 시간을 내어 이 부분만이라도 직접 돌려볼 생각이다.

---

---

Part 1. Envoy 다시 보기

llm-d도, Agent Router도, Istio도 결국 데이터 플레인은 Envoy다. 그래서 자료도 Envoy 구조 복습에서 시작한다.

---

Envoy는 무엇인가

Lyft가 분산 시스템의 애플리케이션 네트워킹 문제를 풀려고 만들었고, 2016년 9월 오픈소스 공개, 2017년 9월 CNCF 합류했다. C++로 작성됐으며, 목표는 높은 부하에서도 결정론적으로 동작하는 성능이었다.

설계 원칙은 한 문장으로 요약된다.

애플리케이션에게 네트워크는 투명해야 하고, 문제가 생겼을 때는 원인을 파악하기 쉬워야 한다.

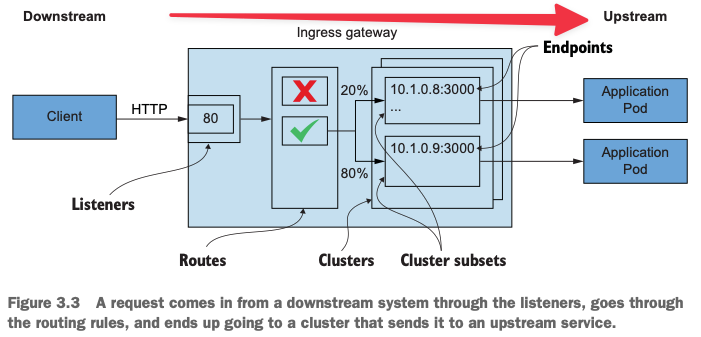

핵심 개념은 셋뿐이다.

개념	역할	비유
Listener	포트를 열고 트래픽을 받는다	현관문
Route	들어온 요청을 어디로 보낼지 정하는 규칙	안내 데스크
Cluster	트래픽을 보낼 업스트림 서비스(엔드포인트 묶음)	목적지 부서

방향 용어도 함께 기억해야 한다. 트래픽은 다운스트림 → 리스너 → 클러스터 → 업스트림 순으로 흐른다. 사이드카일 때 업스트림은 자기 옆의 애플리케이션이고, 아닐 때는 원격 백엔드다.

Envoy가 기본 제공하는 기능들

기능	내용
서비스 디스커버리	전용 클라이언트 라이브러리 없이 디스커버리 API로 엔드포인트 조회. 궁극적 일관성 전제
로드 밸런싱	Random / (Weighted) Round Robin / Weighted Least Request / Consistent Hashing(Ring hash, Maglev), 지역 인식(locality-aware)
트래픽 라우팅	가상 호스트, 경로 기반, 헤더·우선순위 기반, 재시도·타임아웃, 오류 주입
전환 / 섀도잉	가중치 기반 분할, fire-and-forget 섀도잉(운영 트래픽 복사본으로 신버전 테스트)
복원력	요청 타임아웃, 재시도(재시도별 타임아웃), 커넥션·요청 수 제한, 이상값 감지(outlier detection)
HTTP/2 · gRPC	다운/업스트림 모두 프록시, 프로토콜 변환(1.1 ↔ 2)
관찰 가능성	카운터·게이지·히스토그램 통계, 분산 트레이싱(x-request-id, x-b3-* 전파)
TLS	종료(terminate)뿐 아니라 시작(originate)까지. mTLS도 자동
속도 제한	네트워크(커넥션별) / HTTP(요청별) 수준에서 외부 RLS와 통합

통계 이름만 봐도 구조가 보인다

• downstream_cx_total, downstream_rq_http2_total — 들어오는 쪽
• cluster.<name>.upstream_rq_retry, cluster.<name>.upstream_cx_overflow — 나가는 쪽
• cluster.<name>.ejections_detected_consecutive_5xx — 이상값 감지로 퇴출된 횟수
• 뒤에서 llm-d 자료를 읽을 때 xds_cluster::...::cx_active, httproute/.../rule/0::...::rq_total 같은 값이 그대로 등장한다. 이름 규칙을 알고 있으면 로그가 훨씬 빨리 읽힌다.

---

정적 설정과 동적 설정(xDS)

Envoy는 JSON/YAML 설정 파일로 구동된다. 가장 단순한 형태는 이렇다.

static_resources:
  listeners:
  - name: httpbin-demo
    address:
      socket_address: { address: 0.0.0.0, port_value: 15001 }   # (1) 리스너
    filter_chains:
    - filters:
      - name: envoy.filters.network.http_connection_manager      # (2) HCM
        typed_config:
          "@type": type.googleapis.com/envoy.extensions.filters.network.http_connection_manager.v3.HttpConnectionManager
          stat_prefix: ingress_http
          http_filters:
          - name: envoy.filters.http.router
          route_config:                                          # (3) 라우팅 규칙
            name: httpbin_local_route
            virtual_hosts:
            - name: httpbin_local_service
              domains: ["*"]                                     # (4) 와일드카드 가상 호스트
              routes:
              - match: { prefix: "/" }
                route:
                  auto_host_rewrite: true
                  cluster: httpbin_service                       # (5) 클러스터로 라우팅
  clusters:
  - name: httpbin_service                                        # (6) 업스트림 클러스터
    connect_timeout: 5s
    type: LOGICAL_DNS
    lb_policy: ROUND_ROBIN
    load_assignment:
      cluster_name: httpbin
      endpoints:
      - lb_endpoints:
        - endpoint:
            address:
              socket_address: { address: httpbin, port_value: 8000 }

이 프록시를 호출하면 요청이 그대로 통과하면서 헤더 두 개가 붙는다.

docker run -it --rm --link proxy curlimages/curl curl -X GET http://proxy:15001/headers
{
  "headers": {
    "X-Envoy-Expected-Rq-Timeout-Ms": ["15000"],
    "X-Forwarded-Proto": ["http"],
    "X-Request-Id": ["8d08bd8e-7899-42e1-bf74-7a3381a2494a"]
  }
}

프록시를 하나 끼웠을 뿐인데 두 가지 일이 일어났다

• X-Request-Id : 여러 홉을 거치는 요청을 서로 연관시킬 수 있는 식별자. 뒤의 llm-d 자료에서 EPP 로그를 추적할 때 이 헤더가 그대로 쓰인다.
• X-Envoy-Expected-Rq-Timeout-Ms : 업스트림에게 "이 요청은 15초 후 타임아웃될 것"이라고 알려주는 힌트. 업스트림이 데드라인을 구현하면 타임아웃 이후 묶여 있던 리소스를 풀 수 있다.

재시도도 라우트 한 줄이면 끝난다.

route:
  cluster: httpbin_service
  retry_policy:
    retry_on: 5xx      # 5xx일 때 재시도
    num_retries: 3

# /status/500 호출 → 응답이 없다. Admin API에서 확인
curl -X GET http://proxy:15000/stats | grep retry
cluster.httpbin_service.retry.upstream_rq_500: 3
cluster.httpbin_service.upstream_rq_retry: 3

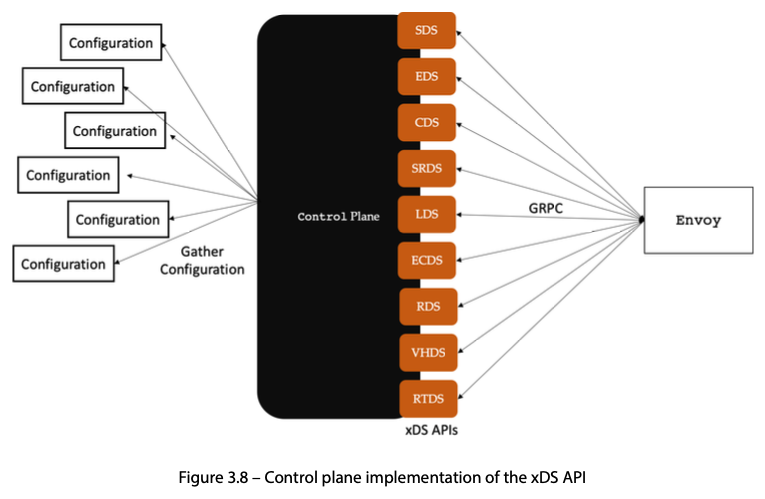

그런데 이걸 수백 개 프록시에 일일이 배포할 수는 없다. 그래서 Envoy는 재시작 없이 설정을 실시간으로 받는 API군을 갖고 있다.

API	이름	무엇을 받아오나
LDS	Listener Discovery Service	어떤 리스너를 노출할지
RDS	Route Discovery Service	리스너가 쓸 라우트 (LDS의 부분집합)
CDS	Cluster Discovery Service	클러스터 목록과 설정
EDS	Endpoint Discovery Service	클러스터의 엔드포인트 (CDS의 부분집합)
SDS	Secret Discovery Service	인증서 배포
ADS	Aggregate Discovery Service	위 전부를 직렬화된 단일 스트림으로

dynamic_resources:
  lds_config:
    api_config_source:
      api_type: GRPC
      grpc_services:
      - envoy_grpc: { cluster_name: xds_cluster }   # 이 클러스터에 리스너 API를 물어봄
clusters:
- name: xds_cluster                                  # LDS를 구현하는 gRPC 클러스터 하나만 정적으로
  type: STATIC
  http2_protocol_options: {}
  hosts: [{ socket_address: { address: 127.0.0.3, port_value: 5678 }}]

ADS가 왜 따로 필요한가

• xDS는 궁극적 일관성(eventual consistency)을 전제로 만들어졌다.
• RDS가 먼저 "클러스터 foo로 보내라"는 라우트를 내려줬는데, foo를 포함한 CDS 업데이트가 아직 안 왔다면 그 사이에 라우팅 오류가 난다.
• 이 순서에 따른 경쟁 상태를 없애려고 모든 변경을 한 스트림으로 순서대로 보내는 것이 ADS다. Istio가 프록시 설정 변경에 ADS를 쓰는 이유이고, 뒤에서 볼 Envoy Gateway → Envoy Proxy 채널도 ADS / DELTA_GRPC다.

---

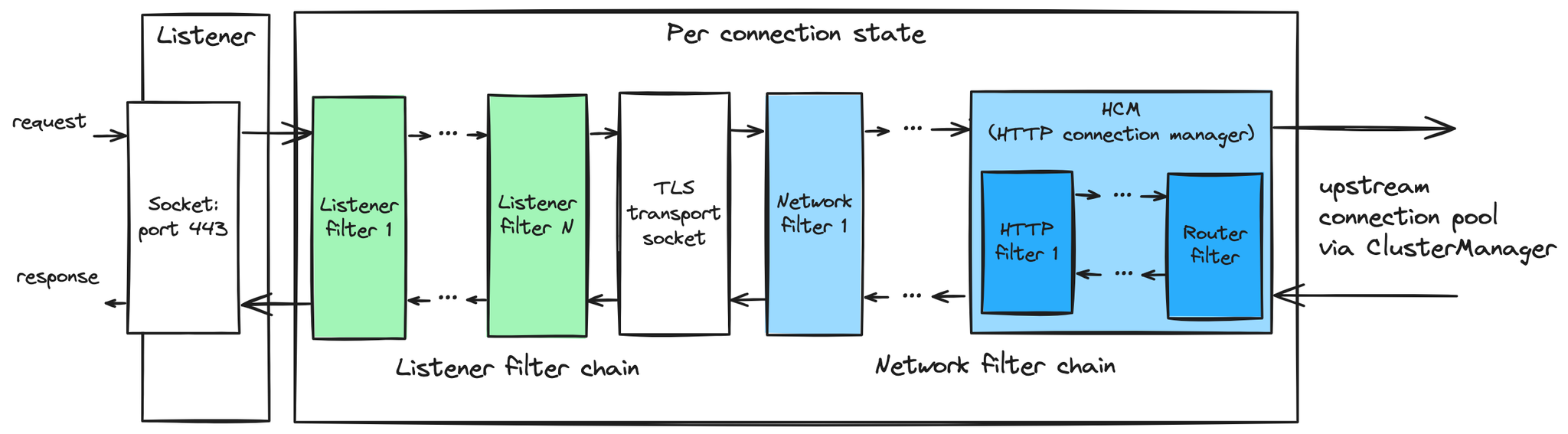

필터 체인 : Envoy의 진짜 골격

Envoy는 근본적으로 L3/L4 프록시다. 네트워크 커넥션에서 바이트를 가져와 어떤 방식으로 처리할 뿐이다. 그 "처리"의 단위가 필터이고, 순서대로 엮인 것이 필터 체인이다.

• 네트워크 필터는 바이트 스트림을 인코딩/디코딩한다. MongoDB, Redis, Thrift, Kafka, 그리고 HTTP Connection Manager(HCM)가 대표적이다.
• HCM은 바이트를 HTTP 헤더/바디/트레일러로 바꾸고, 그 안에 또 자신만의 HTTP 필터 체인을 갖는다.
• HTTP 필터 체인은 반드시 터미널 필터인 router 필터로 끝나야 한다. 여기서 루트가 선택되고 클러스터가 정해진다.

기본 제공되는 HTTP 필터만 해도 CORS, CSRF, ExternalAuth, RateLimit, Fault injection, gRPC/JSON transcoding, Gzip, Lua, RBAC, Tap, Router, Wasm 등으로 길다.

---

확장하는 방법 세 가지

C++로 필터를 직접 짜서 Envoy 바이너리에 컴파일해 넣을 수도 있다. 실제로 Istio 프록시가 그렇게 만들어진다. 하지만 유지보수 비용이 크다. 그래서 바이너리를 건드리지 않는 세 가지 길이 있다.

방법	형태	특징
External Processing (ext_proc)	외부 gRPC 서버에 위임	어떤 언어로든 구현 가능. 매 요청 네트워크 홉 추가
Lua	인라인 스크립트	가볍지만 표현력 제한
Wasm	WebAssembly 모듈	샌드박스 안에서 커스텀 코드 실행

이 중 ext_proc 이 하나가 이번 주 자료 전체를 관통하는 열쇠다. Agent Router도, llm-d도 전부 이 하나의 확장점 위에 서 있다.

Istio에서 Envoy 필터를 직접 건드리기 — EnvoyFilter

Istio의 VirtualService, DestinationRule, AuthorizationPolicy는 결국 Envoy 설정으로 번역된다. 그런데 Istio가 모든 Envoy 필터를 노출하지는 않는다. 그럴 때 쓰는 비상 수단이 EnvoyFilter다. 자료에서는 tap 필터를 예로 든다.

# ch14/tap-envoy-filter.yaml
apiVersion: networking.istio.io/v1alpha3
kind: EnvoyFilter
metadata:
  name: tap-filter
  namespace: istioinaction
spec:
  workloadSelector:
    labels: { app: webapp }              # 워크로드 셀렉터
  configPatches:
  - applyTo: HTTP_FILTER                 # 설정할 위치
    match:
      context: SIDECAR_INBOUND
      listener:
        portNumber: 8080
        filterChain:
          filter:
            name: "envoy.filters.network.http_connection_manager"
            subFilter:
              name: "envoy.filters.http.router"
    patch:
      operation: INSERT_BEFORE           # router 필터 "앞에" 끼워 넣는다
      value:
        name: envoy.filters.http.tap
        typed_config:
          "@type": "type.googleapis.com/envoy.extensions.filters.http.tap.v3.Tap"
          commonConfig:
            adminConfig: { configId: tap_config }

kubectl apply -f ch14/tap-envoy-filter.yaml

# 실제로 끼워졌는지 확인
istioctl proxy-config listener deploy/webapp.istioinaction --port 15006 -o json
...
{ "name": "envoy.filters.http.tap", ... },
{ "name": "envoy.filters.http.router", ... }
...

EnvoyFilter는 'break glass' 수단이다

• 기저 Envoy API는 Istio 버전 간에 언제든 바뀔 수 있다. 하위 호환을 가정하면 안 된다.
• 잘못 설정하면 데이터 플레인 전체가 멈춘다.
• 그리고 네임스페이스를 특정하지 않으면 그 네임스페이스 전체 워크로드에 적용된다. istio-system에 만들면 메시 전체다.

외부 호출로 요청 속도 제한하기 — Global Rate Limit

Envoy의 전역 속도 제한은 외부 RLS(Rate-Limit Server)를 호출하고, RLS는 Redis 같은 백엔드에 카운터를 저장한다. 이렇게 하면 레플리카 개수와 무관하게 전역 한도가 지켜진다.

Envoy가 RLS로 보내는 것은 요청 헤더 자체가 아니라 디스크립터(descriptor)라는 속성이다.

# RLS 설정 : 어떤 디스크립터에 어떤 한도를 걸 것인가
domain: catalog-ratelimit
descriptors:
  - key: header_match
    value: no_loyalty
    rate_limit: { unit: MINUTE, requests_per_unit: 1 }
  - key: header_match
    value: gold_request
    rate_limit: { unit: MINUTE, requests_per_unit: 10 }
  - key: header_match
    value: silver_request
    rate_limit: { unit: MINUTE, requests_per_unit: 5 }
  - key: header_match
    value: bronze_request
    rate_limit: { unit: MINUTE, requests_per_unit: 3 }

# EnvoyFilter : 요청의 어떤 속성을 디스크립터로 만들어 보낼 것인가 (rate-limit action)
- applyTo: VIRTUAL_HOST
  patch:
    operation: MERGE
    value:
      rate_limits:
      - actions:
        - header_value_match:
            descriptor_value: no_loyalty
            expect_match: false           # x-loyalty 헤더가 없을 때
            headers: [{ name: "x-loyalty" }]
      - actions:
        - header_value_match:
            descriptor_value: gold_request
            headers: [{ name: "x-loyalty", exact_match: gold }]

# 헤더 없이 호출 → 분당 1회 초과 시
kubectl exec -it deploy/sleep -c sleep -- curl http://catalog/items -v
< HTTP/1.1 429 Too Many Requests
< x-envoy-ratelimited: true

이 구조를 기억해두자

• "요청에서 속성을 뽑아 외부 서비스에 물어보고, 그 답으로 요청 처리 방식을 바꾼다"
• 이게 곧 Agent Router의 토큰 기반 레이트리밋이고, llm-d EPP의 엔드포인트 선택이다. 물어보는 대상과 질문만 바뀐다.
• 자료를 읽다 보면 Part 2와 Part 3이 사실상 이 한 문장의 변주라는 게 보인다.

---

---

Part 2. AI Gateway — Envoy Agent Router

---

왜 AI 게이트웨이인가

자료에서 소개하는 전형적인 전개는 이렇다.

① 첫 모델 제공 업체를 붙인다
② 용량 제한에 걸려 두 번째 업체를 추가한다
③ 팀원이 늘고, 각자 키를 복사하고, 재시도 로직을 각자 작성한다
④ 청구서에서 어느 팀이 얼마나 썼는지 알 수 없다
⑤ 3개월 뒤, 모두가 같은 문제(Auth / Retry / Keys / Logs)를 각자 다시 푼다
⑥ 업체 한 곳이 장애 나면 제품이 같이 멈춘다

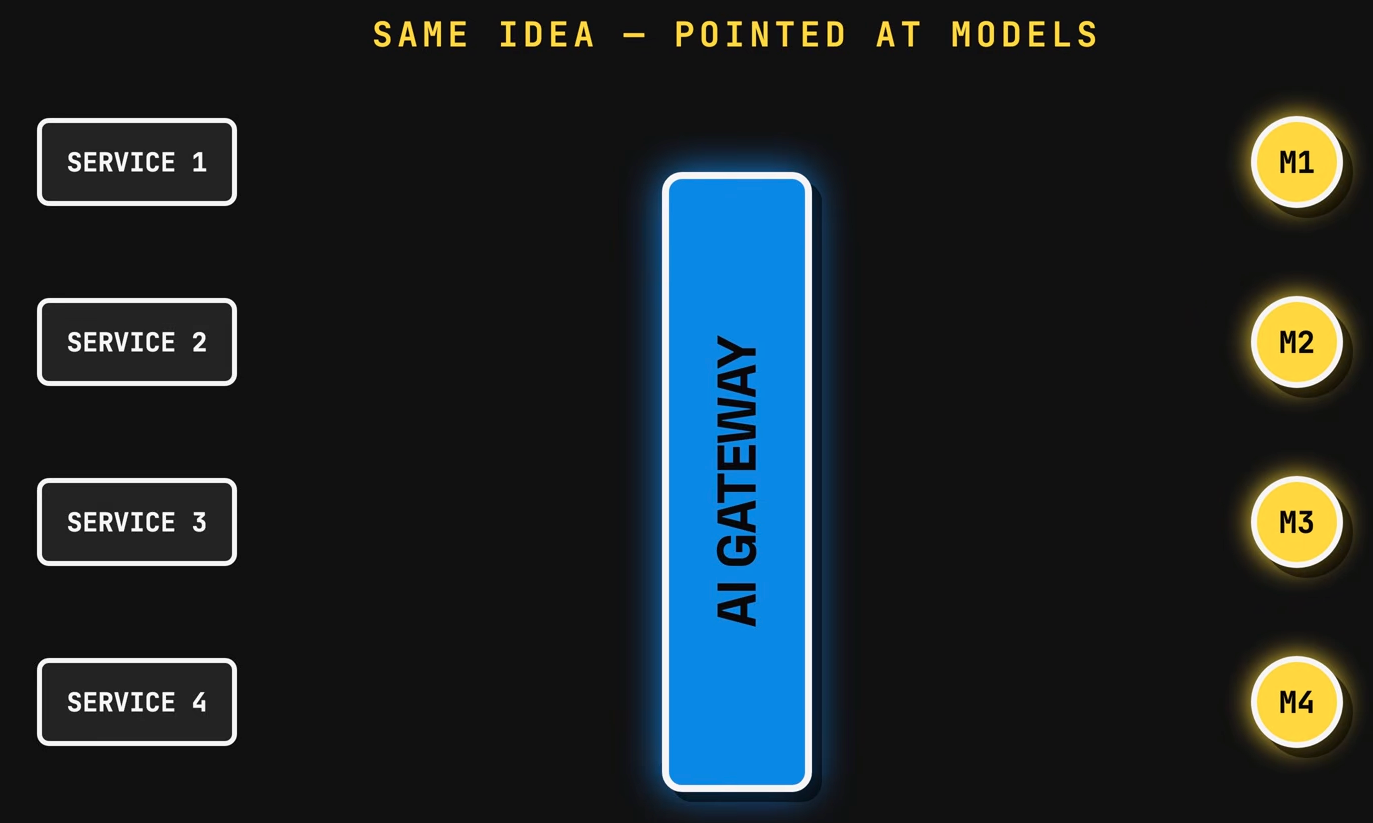

10여 년 전, 여러 백엔드에 대한 공통 로직을 모으려고 API Gateway가 나왔다. AI Gateway는 정확히 같은 개념이고, 대상만 백엔드 → 모델로 바뀐 것이다.

역할	내용

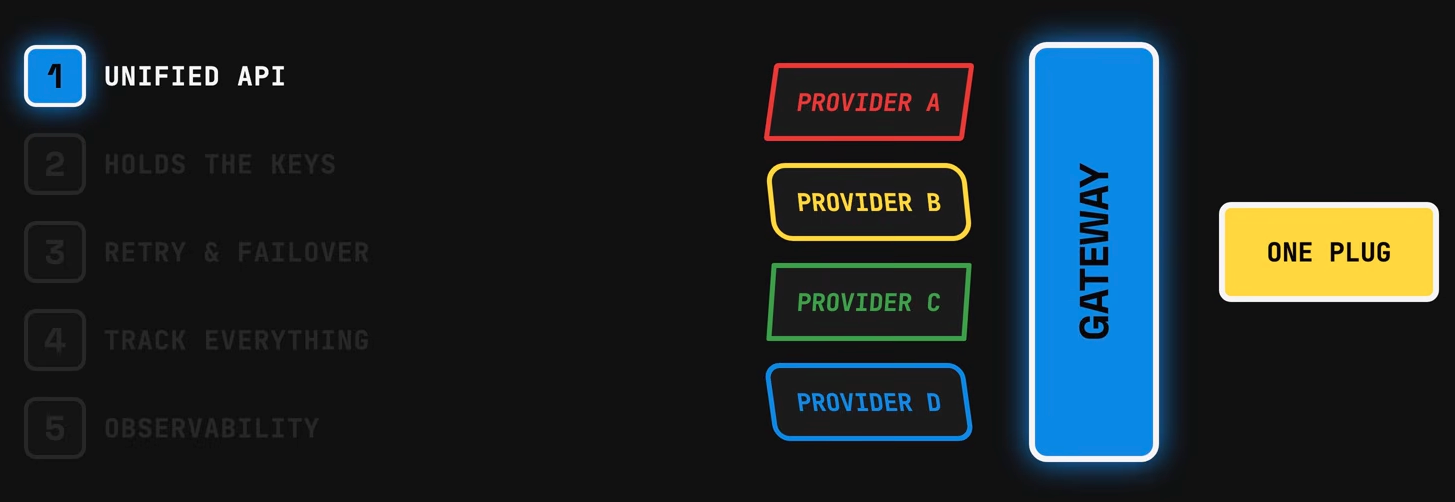

Unified API	모든 프로바이더와 통신하는 통합 API. 대부분 OpenAI 스키마를 따르므로 모델명만 바꾸면 다른 업체로 전환

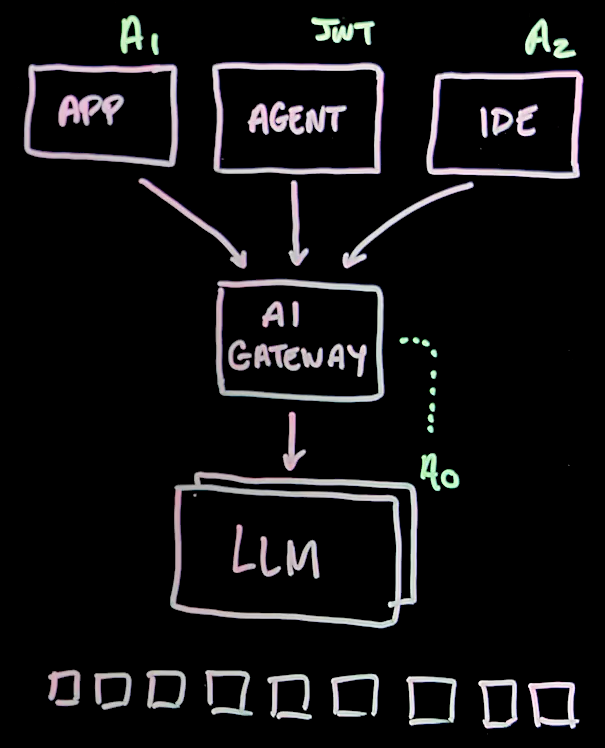

Holds the Keys	게이트웨이가 실제 키를 보관하고 앱에는 교환 가능한 일회용 키를 발급. 회전·취소해도 다른 앱은 모름

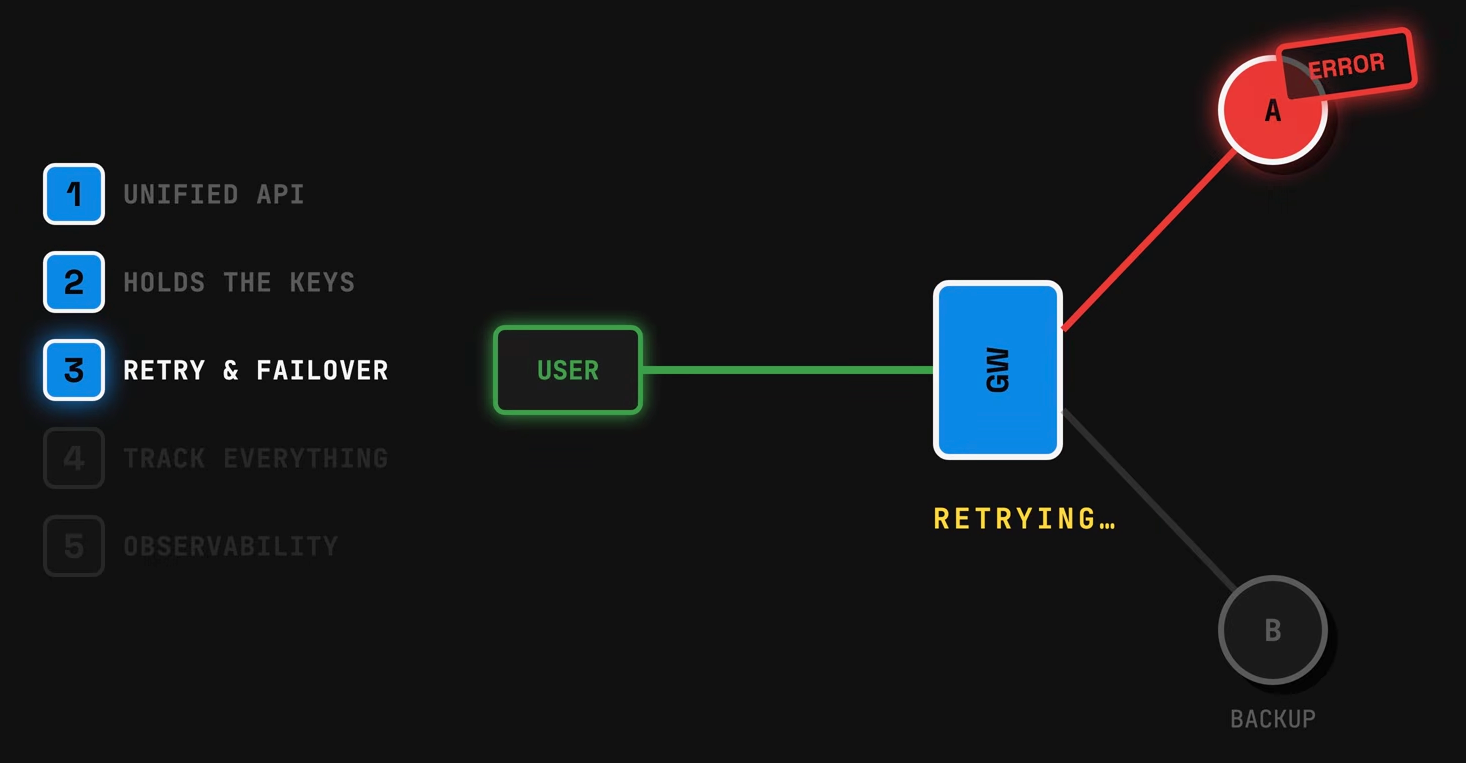

Retry & Failover	모델 장애 시 재시도 / 다른 프로바이더로 폴백

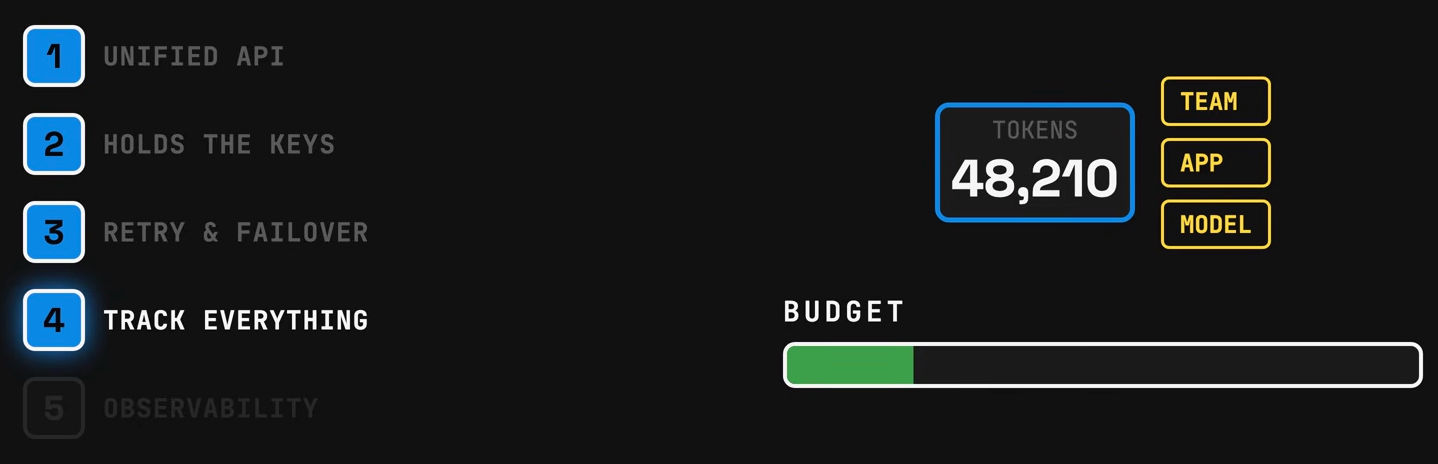

Track Everything	토큰 사용량 추적 → 팀/앱/모델별 예산 관리
Observability + Guard Rails	지연·오류·비용을 한곳에서 모니터링, 가드레일 집행

우회 경로를 막지 않으면 전부 무의미해진다

• 모니터링도 예산 관리도 "모든 요청이 게이트웨이를 통과한다"는 전제 위에서만 성립한다.
• 앱이 직접 api.openai.com을 호출할 수 있으면 그 순간 집계는 깨진다.
• 자료에서도 이 부분을 "우회 경로 차단 필수"라고 굵게 강조한다. 기술이 아니라 조직·정책의 문제라는 점이 인상적이었다.

GenAI 트래픽은 일반 HTTP 트래픽과 다르다

항목	일반 HTTP	LLM 추론
라우팅 판단 근거	헤더 / 경로	본문(body) 내용 — 모델명, 프롬프트
처리 비용	헤더 파싱	body 파싱으로 약 3배 컴퓨팅
응답 형태	단발 응답	SSE 스트리밍, 길게 열려 있음
부하 단위	요청 수	토큰 수 / KV 캐시 점유
LB 적합성	Round Robin 무난	RR은 대기열 큰 호스트에 요청을 꽂아 지연 악화

---

Envoy AI Gateway → Agent Router

자료를 읽다가 가장 먼저 눈에 띈 건 프로젝트 이름이 바뀌었다는 점이었다.

• Envoy AI Gateway는 CNCF 내 Envoy 하위 프로젝트로 시작
• 2025-08-25 Linux Foundation에 벤더 중립 거버넌스로 기증
• 이후 Agentic AI Foundation(AAIF)가 출범하면서 장기적 홈으로 이전, 이름도 Agent Router로 변경 (9월 10일부로 독립 프로젝트)

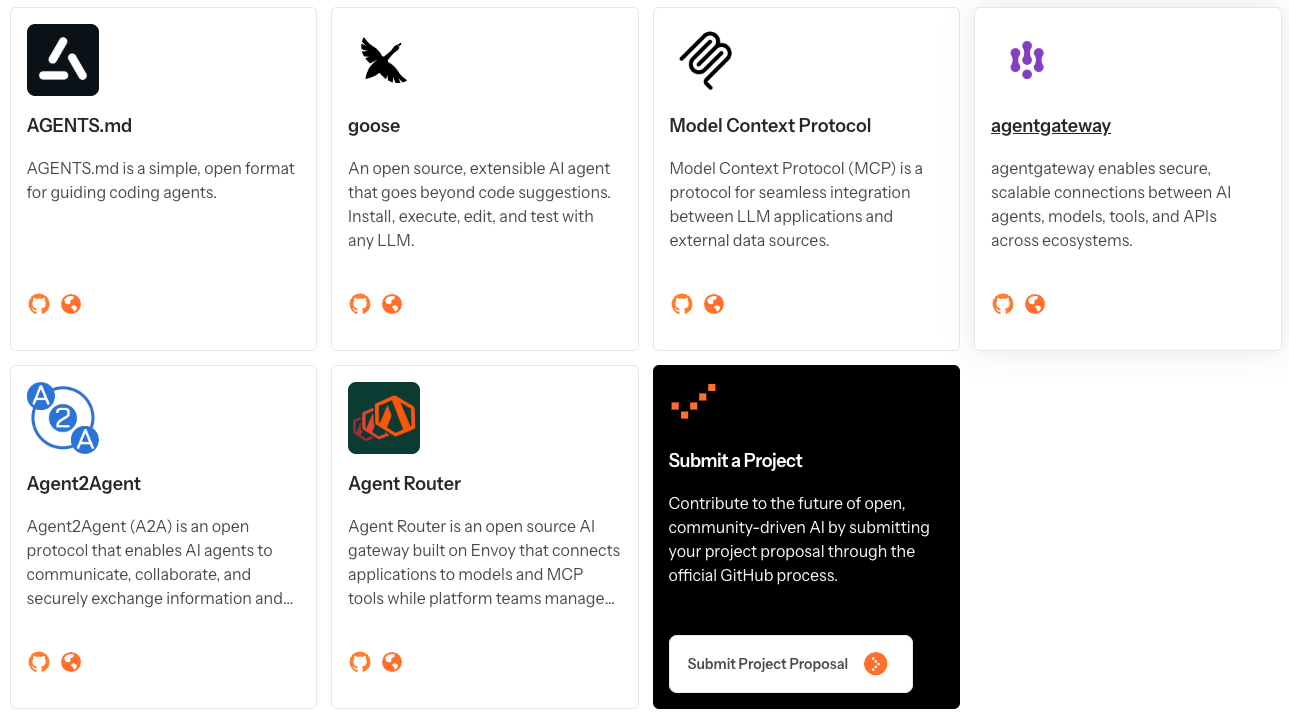

AAIF는 "엔터프라이즈 규모에서 에이전틱 AI를 운영화(operationalize)한다"를 미션으로 하는 LF 산하 재단이고, 8개 워킹그룹(Accuracy & Reliability, Agentic Commerce, Governance/Risk/Regulatory Alignment, Identity & Trust, Observability & Traceability, Security & Privacy, Workflows & Process Integration, Taxonomy & Landscape)을 운영한다. 성격상 CNCF와 유사하되 대상이 에이전틱 AI 인프라다.

v0.1 → 1.0 사이에 무엇이 달라졌나

역량	v0.1 (2025-02)	1.0
AI 프로바이더	2개 (OpenAI, AWS Bedrock)	16개, 프로바이더 간 요청/응답 변환 포함
API 표면	Chat completions	Chat, completions, embeddings, image generation, audio(transcription/translation/speech), OpenAI Responses API
MCP	—	완전한 MCP 게이트웨이 (서버 다중화, 도구 라우팅·필터링, 세분화된 인가)
멀티모달	—	이미지·오디오·비디오 입력
관측성	기본 메트릭	OpenTelemetry 트레이싱, OpenInference, GenAI 토큰 메트릭, reasoning 토큰 별도 집계
멀티테넌시·라우팅	토큰 레이트리밋	호스트명 기반 라우팅, 모델 가상화, 쿼터 인지 레이트리밋
컨트롤 플레인 API	v1alpha1 (실험)	v1beta1 (안정)

1년 반 만의 변화폭이 크다

• 프로바이더 2개 → 16개, API 표면이 chat 하나에서 embeddings·image·audio·Responses까지.
• 특히 MCP 게이트웨이가 들어온 게 눈에 띈다. 게이트웨이의 관리 대상이 "모델"에서 "모델 + 도구"로 넓어졌다는 뜻이다.

---

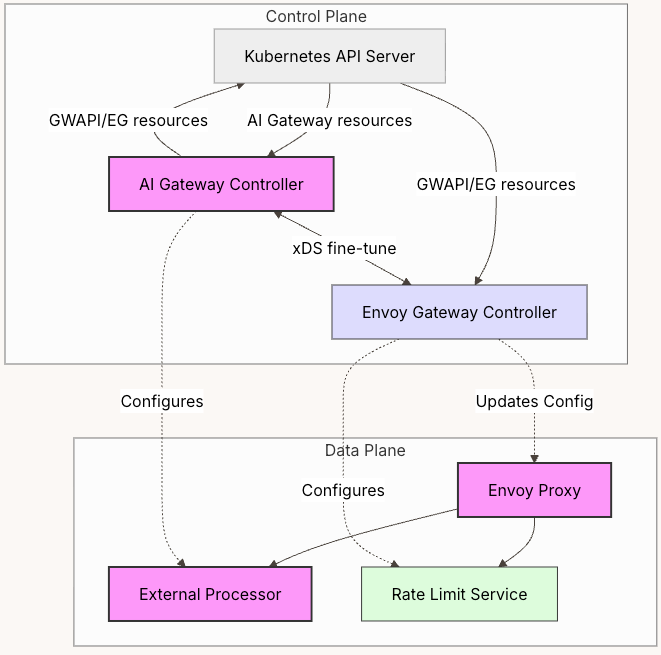

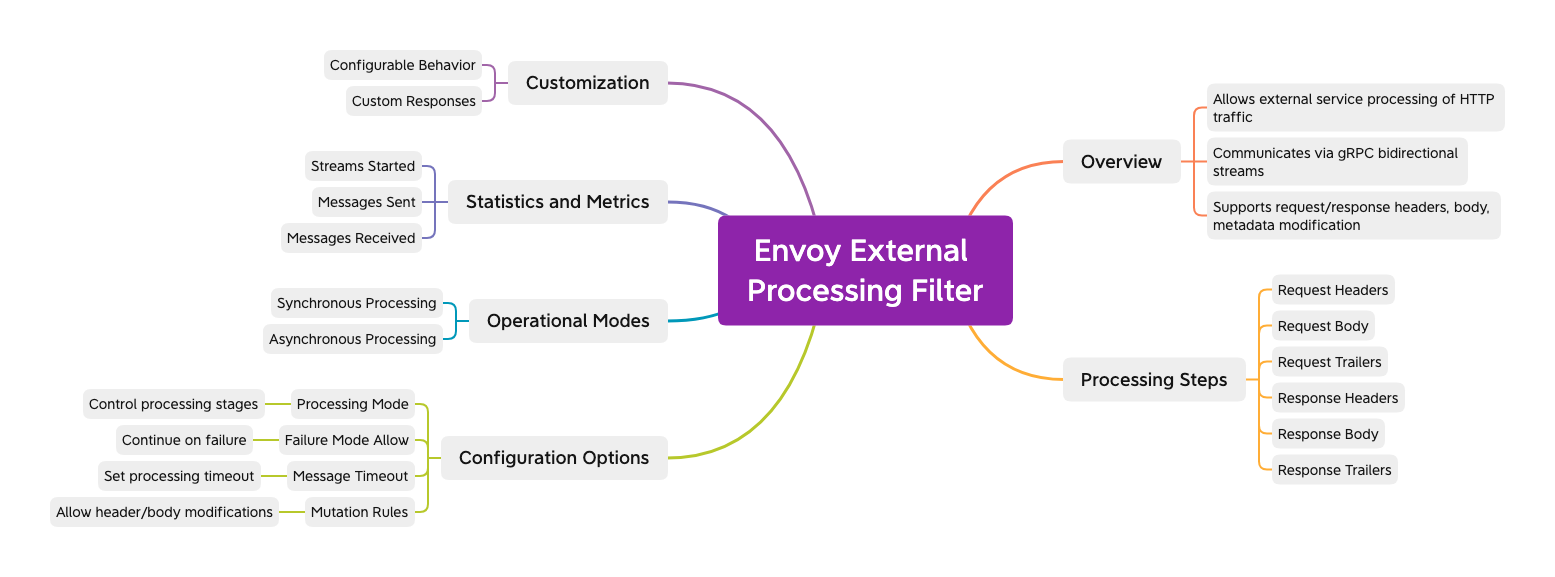

핵심 확장점 : Envoy External Processing

envoy.filters.http.ext_proc — Envoy가 요청/응답을 처리하는 도중, 그 처리 로직을 Envoy 프로세스 밖의 별도 gRPC 서버에 위임하는 필터.

동작은 단순하다.

1. Envoy가 HTTP 라이프사이클의 각 단계(RequestHeaders → RequestBody → ResponseHeaders → ResponseBody)마다 외부 프로세서에게 gRPC 스트림으로 데이터를 보낸다
2. 외부 프로세서는 CONTINUE(통과) / 수정(헤더·바디 변경) / 즉시 응답 반환(예: 401 차단) 중 하나로 답한다
3. processing_mode로 어느 단계까지 개입할지(헤더만 볼지, 바디까지 스트리밍/버퍼링해서 볼지) 세밀하게 제어한다

http_filters:
- name: envoy.filters.http.ext_proc
  typed_config:
    "@type": type.googleapis.com/envoy.extensions.filters.http.ext_proc.v3.ExternalProcessor
    grpc_service:
      envoy_grpc: { cluster_name: ext_proc }
      authority: localhost:9002
      timeout: 10s
    processing_mode:
      request_header_mode: SEND
      response_header_mode: SEND
      request_body_mode: FULL_DUPLEX_STREAMED     # ← 핵심
      response_body_mode: FULL_DUPLEX_STREAMED
      request_trailer_mode: SEND
      response_trailer_mode: SEND
    message_timeout: 1000s                        # 긴 생성 스트림 고려

FULL_DUPLEX_STREAMED가 왜 중요한가

• 버퍼링 없이 스트리밍 중에도 양방향으로 실시간 전달한다.
• vLLM의 SSE 응답을 토큰 단위로 그대로 통과시키면서 동시에 외부 프로세서가 관찰할 수 있다.
• 전체 응답을 다 기다렸다 처리하면 스트리밍 UX가 깨진다. LLM 게이트웨이가 일반 게이트웨이와 갈라지는 지점이 정확히 여기다.
• message_timeout: 1000s도 같은 맥락이다. 일반 API 게이트웨이라면 상상하기 어려운 값인데, 긴 생성 스트림을 감당하려면 이렇게 잡아야 한다.

주요 용도는 인증/인가, 요청·응답 변환, 본문 기반 라우팅 결정, 콘텐츠 검사·차단(모더레이션, PII 마스킹), 그리고 LLM 시나리오에서는 OpenAI 호환 본문 파싱 → 모델명 기반 라우팅 → 토큰 카운트 기반 레이트리밋 → 프롬프트 가드레일 → 사용량 계측이다.

공짜는 아니다

• gRPC이므로 매 요청마다 네트워크 왕복(hop)이 추가되고 레이턴시 오버헤드가 생긴다.
• 그래서 실무에서는 사이드카가 아니라 게이트웨이 레벨에 붙이는 경우가 많고, Agent Router는 아예 Unix Domain Socket으로 같은 파드 안에서 통신한다. (뒤에서 다시 확인)

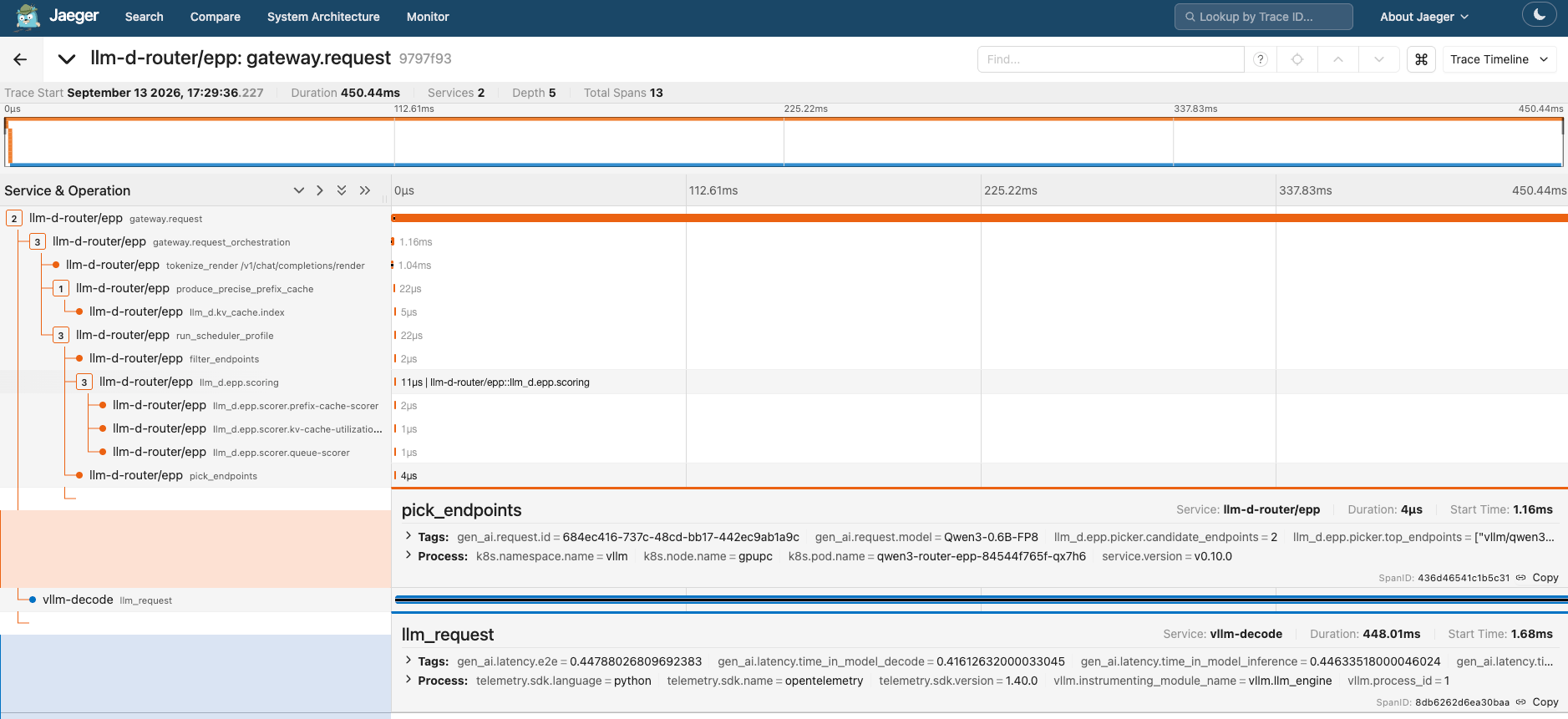

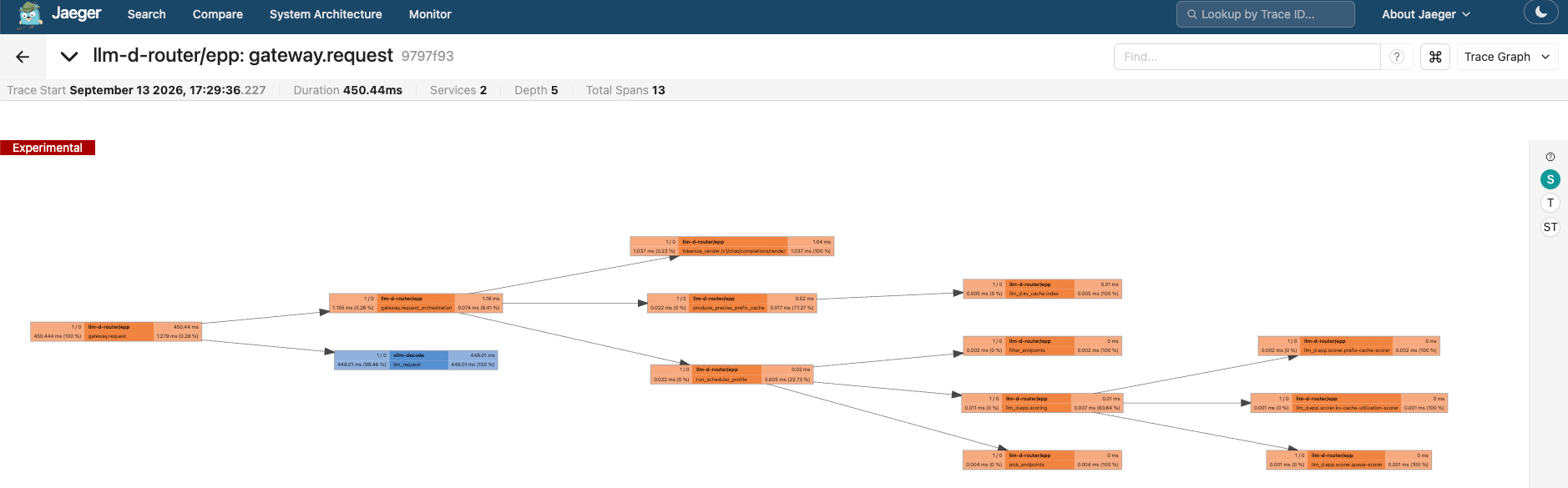

• 이 오버헤드가 실제로 얼마인지는 Part 3의 Jaeger 트레이스에서 숫자로 나온다.

---

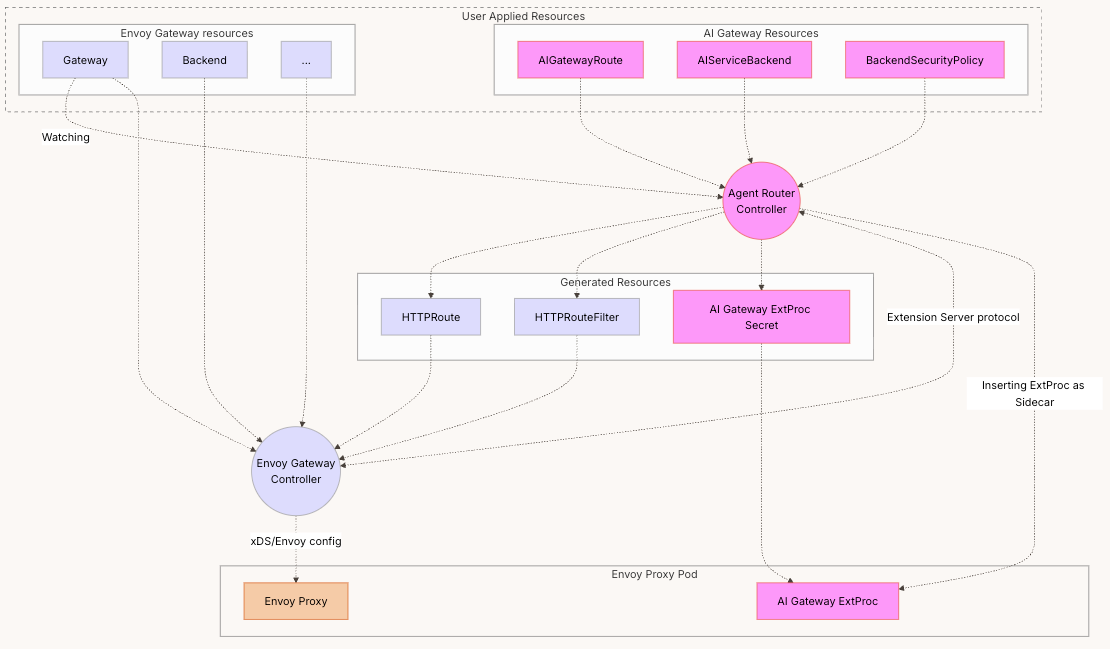

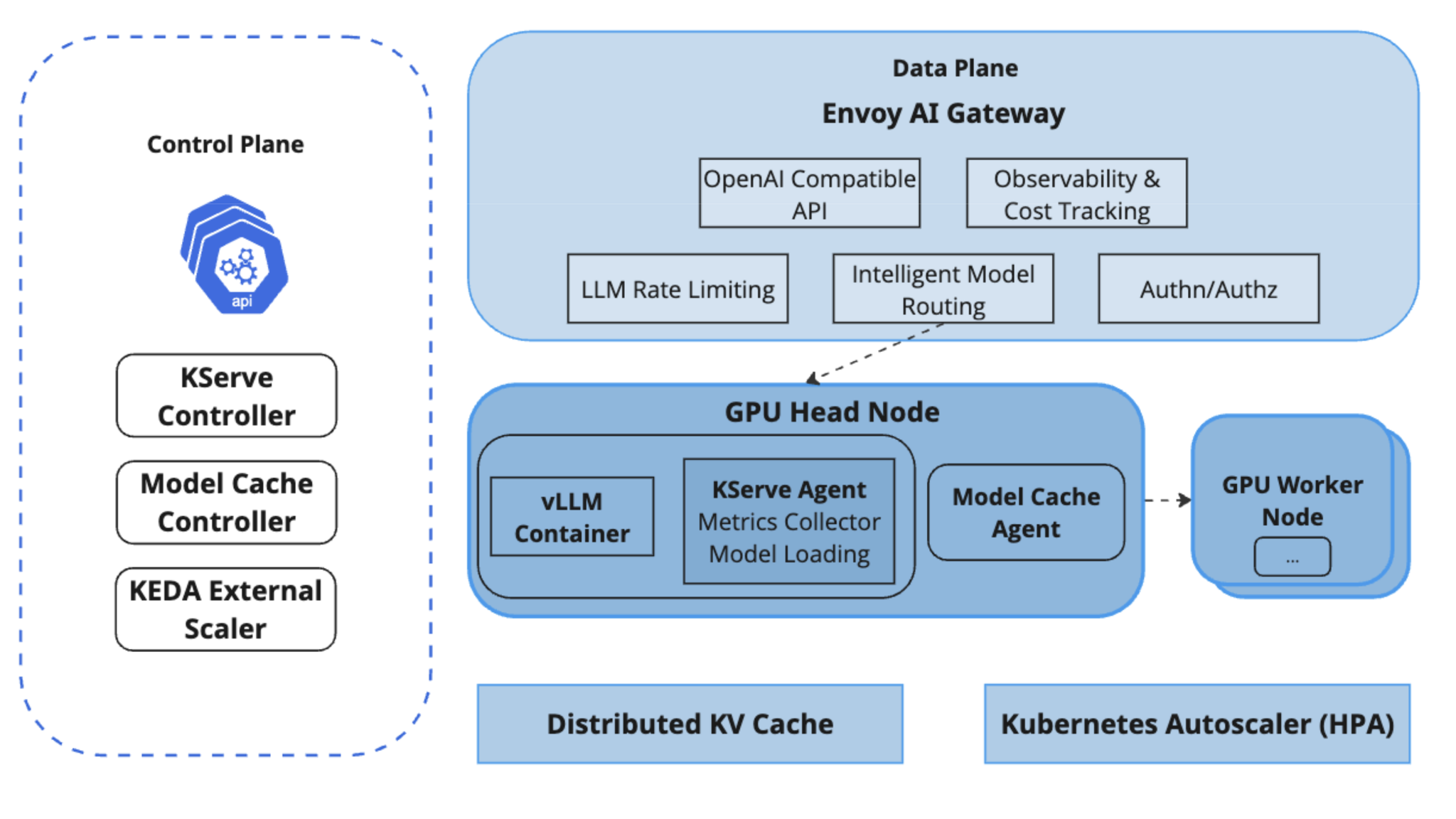

Agent Router 아키텍처

컨트롤 플레인 두 개의 분업

항목	AI Gateway Controller	Envoy Gateway Controller
주 역할	AI 특화 설정	코어 프록시 인프라 설정
설정 대상	External Processor 설정 + extension server를 통한 xDS 미세 조정	Envoy Proxy(xDS), Rate Limit Service
성격	변환/검증 등 도메인 특화 로직	라우팅, 레이트리밋 등 범용 기능

설정 흐름 (CRD → 데이터 플레인)

1. Agent Router Controller가 AI Gateway CR 변경을 감시
2. 대응하는 Envoy Gateway 설정 및 HTTPRoute 리소스 생성
3. Envoy Gateway가 이를 xDS 설정으로 변환
4. Agent Router Controller가 Extension Server 프로토콜로 그 xDS를 다시 미세 조정
5. Envoy Proxy가 최종 설정을 받아 트래픽에 적용

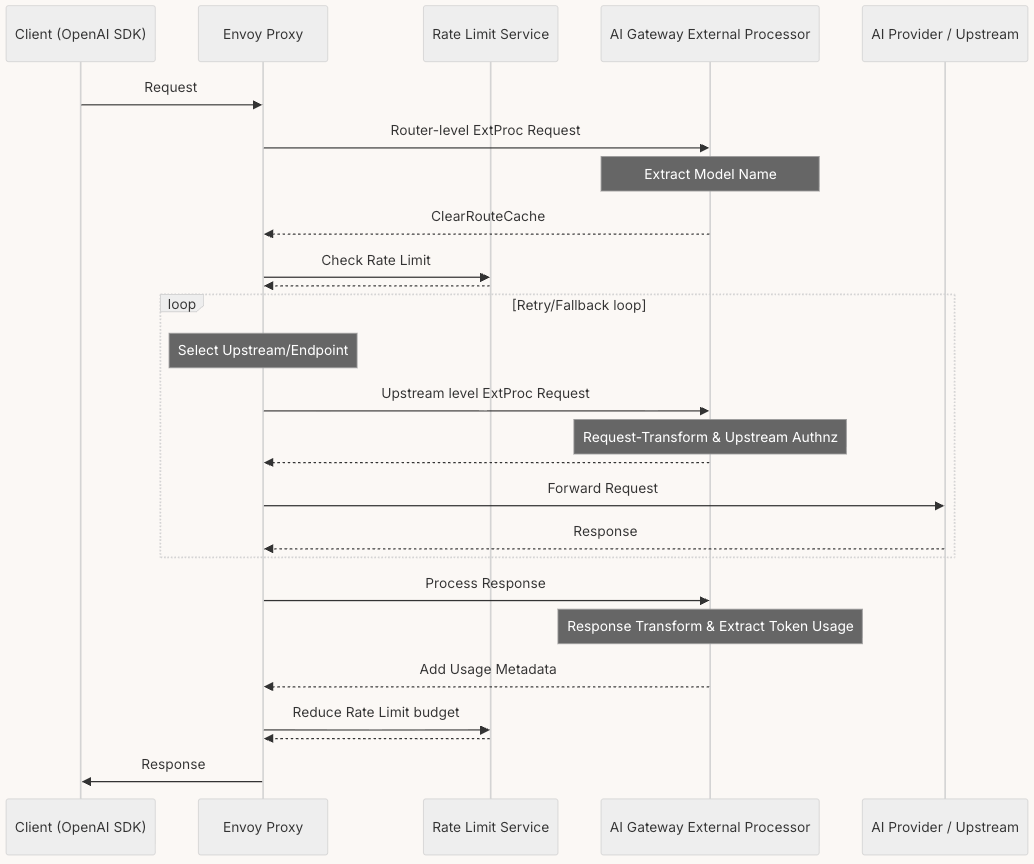

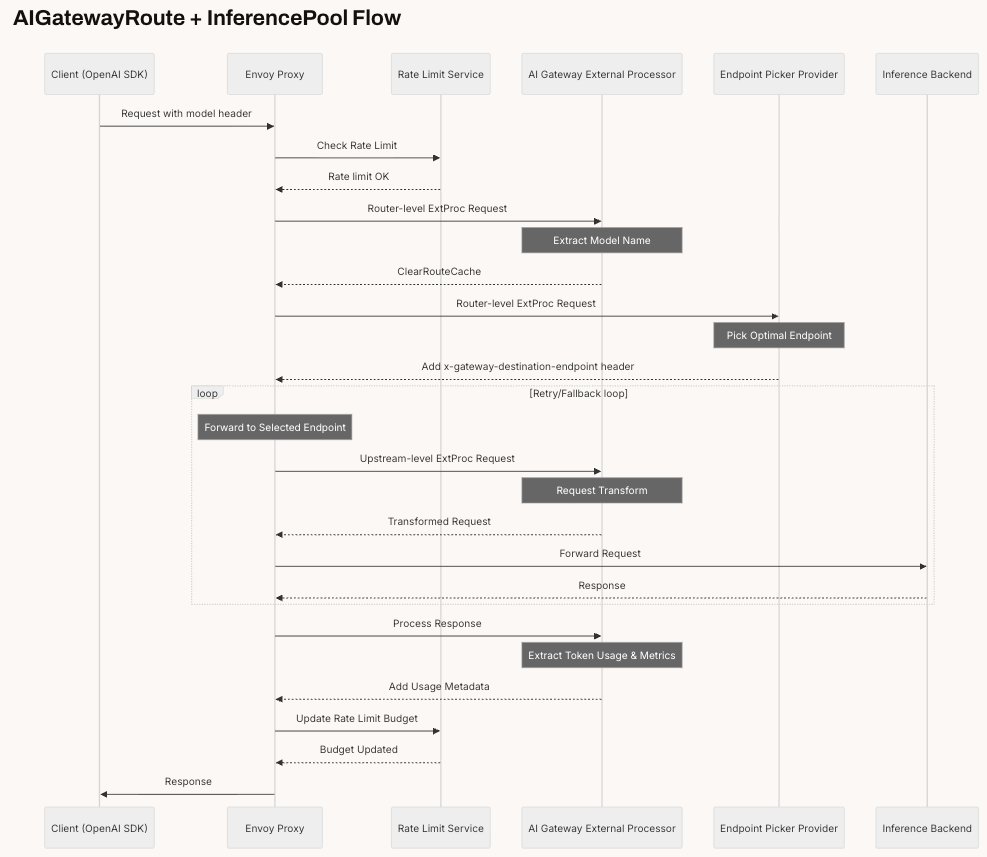

데이터 플레인 트래픽 흐름

• 요청 경로 : 경로/헤더/모델명 기반 라우팅 → 프로바이더 요구사항에 맞게 요청 변환 → 프로바이더별 인증 적용 → 레이트리밋 정책 검증
• 응답 경로 : 프로바이더 응답을 공통 포맷으로 변환 → 토큰 사용량 추출 → 레이트리밋 집행용 사용량 메트릭 저장

ExtProc이 router 단계와 upstream 단계 '두 레벨'에서 동작한다

• 이 분리 덕분에 한 프로바이더 요청이 실패해 다른 프로바이더로 폴백할 때, router 단계 재평가 없이 upstream 단계에서만 변환·인증을 다시 적용하면 된다.
• 전체 철학은 한 줄이다 — "Envoy 코어 코드를 수정하지 않고, 검증된 확장 포인트만으로 AI 특화 로직을 구현한다."

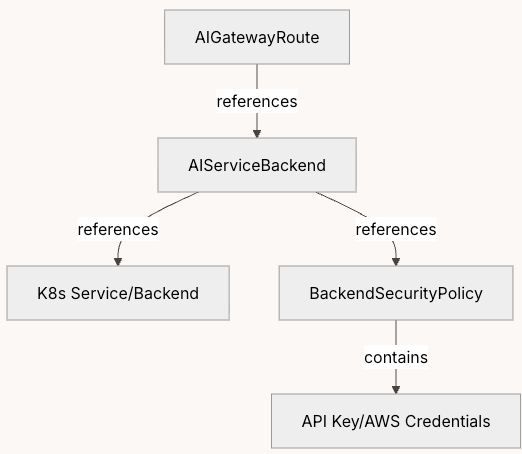

핵심 CRD 3종

Client Request
      ↓
AIGatewayRoute          통합 진입점 — 입력 스키마, 라우팅 로직, 요청/응답 변환, 비용 모니터링
      ↓
AIServiceBackend        개별 백엔드 — 기대하는 출력 API 스키마 정의, K8s Service/Backend 참조
      ↓ (선택적 참조)
BackendSecurityPolicy   인증 — API Key / AWS 자격증명

---

실습 자료 ① 로컬에서 가장 단순하게 띄우기

자료의 첫 단계는 Kubernetes 없이 도커 한 줄로 시작한다.

export OPENAI_API_KEY=###

docker run -d --name agentrouter -p 1975:1975 \
  -e OPENAI_API_KEY=$OPENAI_API_KEY \
  envoyproxy/ai-gateway-cli:latest run

docker logs agentrouter -f
AI Gateway External Processor is ready
Envoy AI Gateway listening on http://localhost:1975 (admin http://localhost:42387) after 4.6s

curl http://localhost:1975/v1/chat/completions \
  -H "Content-Type: application/json" \
  -d '{"model": "gpt-5", "messages": [{"role": "user", "content": "Say this is a test!"}]}'
{
  "id": "chatcmpl-EMwfg1X0o6dwJx71jP9tEJgCyOCLv",
  "model": "gpt-5-2025-08-07",
  "choices": [{ "message": {"role":"assistant","content":"this is a test!"}, "finish_reason":"stop" }]
}

로그 첫 줄이 AI Gateway External Processor is ready다. 로컬 모드에서도 구조는 동일하다는 걸 바로 보여주는 대목이라 기억에 남았다.

---

실습 자료 ② Kubernetes에 설치하기

Phase 1. Envoy Gateway (데이터 플레인의 컨트롤러)

여기서 중요한 건 values 파일이다. Agent Router가 끼어들 통로를 미리 열어주는 역할을 한다.

# envoy-gateway-values.yaml
config:
  envoyGateway:
    gateway:
      controllerName: gateway.envoyproxy.io/gatewayclass-controller
    provider:
      type: Kubernetes            # 설정을 K8s CRD로부터 읽음
    extensionApis:
      enableEnvoyPatchPolicy: true
      enableBackend: true          # 필수: AI 백엔드를 Backend CRD로 정의하기 위해
    extensionManager:
      hooks:
        xdsTranslator:             # ← 이게 Agent Router가 Envoy 위에서 동작하는 핵심 메커니즘
          translation:
            listener: { includeAll: true }
            route:    { includeAll: true }
            cluster:  { includeAll: true }
            secret:   { includeAll: true }
          post:                    # post 단계에서 Translation → Cluster → Route 순으로 개입
            - Translation
            - Cluster
            - Route
      service:
        fqdn:
          hostname: ai-gateway-controller.envoy-ai-gateway-system.svc.cluster.local
          port: 1063

helm upgrade -i eg oci://docker.io/envoyproxy/gateway-helm \
  --version v1.8.1 -n envoy-gateway-system --create-namespace \
  -f https://raw.githubusercontent.com/theagentrouter/agent-router/main/manifests/envoy-gateway-values.yaml

kubectl get crd | grep envoy
backends.gateway.envoyproxy.io
backendtrafficpolicies.gateway.envoyproxy.io
envoyextensionpolicies.gateway.envoyproxy.io
envoypatchpolicies.gateway.envoyproxy.io
envoyproxies.gateway.envoyproxy.io
httproutefilters.gateway.envoyproxy.io
securitypolicies.gateway.envoyproxy.io

service.fqdn이 가리키는 컨트롤러는 아직 없다

• 이 시점에 존재하는 건 envoy-gateway 컨트롤러뿐이다.
• Agent Router 컨트롤러도, 실제 트래픽을 처리할 Envoy Proxy 데이터플레인도 아직 없다.
• 설치 순서를 "없는 것을 먼저 가리켜 두고 나중에 채운다"로 잡은 게 처음엔 이상해 보였는데, Helm values는 선언일 뿐이니 자연스러운 순서였다.

Phase 2. Agent Router (CRD + Controller)

helm upgrade -i aieg-crd oci://docker.io/envoyproxy/ai-gateway-crds-helm \
  --version v1.1.0 -n envoy-ai-gateway-system --create-namespace

helm upgrade -i aieg oci://docker.io/envoyproxy/ai-gateway-helm \
  --version v1.1.0 -n envoy-ai-gateway-system --create-namespace

kubectl get crd | grep aigateway
aigatewayroutes.aigateway.envoyproxy.io          v1alpha1,v1beta1(storage)
aiservicebackends.aigateway.envoyproxy.io        v1alpha1,v1beta1(storage)
backendsecuritypolicies.aigateway.envoyproxy.io  v1alpha1,v1beta1(storage)
gatewayconfigs.aigateway.envoyproxy.io           v1alpha1,v1beta1(storage)
mcproutes.aigateway.envoyproxy.io                v1alpha1,v1beta1(storage)
quotapolicies.aigateway.envoyproxy.io            v1alpha1(storage)

아직도 Envoy Proxy는 없다

• 컨트롤 플레인 2개(envoy-gateway, ai-gateway-controller)만 떠 있는 상태다.
• 사용자가 GatewayClass + Gateway 리소스를 실제로 생성해야 비로소 그 Gateway 전용 Envoy Proxy Deployment가 만들어진다.
• 이게 Gateway API의 기본 모델이다. Gateway는 "인프라 요청서"이고, 컨트롤러가 그걸 보고 데이터플레인을 프로비저닝한다.

Phase 3. basic.yaml 배포 — 여기서 데이터플레인이 태어난다

apiVersion: gateway.networking.k8s.io/v1
kind: Gateway
metadata: { name: envoy-ai-gateway-basic, namespace: default }
spec:
  gatewayClassName: envoy-ai-gateway-basic
  listeners: [{ name: http, protocol: HTTP, port: 80 }]
---
# Envoy Gateway 기본 버퍼 한도는 32KiB — AI 워크로드엔 부족하다
apiVersion: gateway.envoyproxy.io/v1alpha1
kind: ClientTrafficPolicy
metadata: { name: client-buffer-limit, namespace: default }
spec:
  targetRefs: [{ group: gateway.networking.k8s.io, kind: Gateway, name: envoy-ai-gateway-basic }]
  connection: { bufferLimit: 50Mi }
---
apiVersion: aigateway.envoyproxy.io/v1beta1
kind: AIGatewayRoute
metadata: { name: envoy-ai-gateway-basic, namespace: default }
spec:
  parentRefs: [{ name: envoy-ai-gateway-basic, kind: Gateway, group: gateway.networking.k8s.io }]
  rules:
  - matches:
    - headers:
      - { type: Exact, name: x-ai-eg-model, value: some-cool-self-hosted-model }
    backendRefs: [{ name: envoy-ai-gateway-basic-testupstream }]
---
apiVersion: aigateway.envoyproxy.io/v1beta1
kind: AIServiceBackend
metadata: { name: envoy-ai-gateway-basic-testupstream, namespace: default }
spec:
  schema: { name: OpenAI }
  backendRef: { name: envoy-ai-gateway-basic-testupstream, kind: Backend, group: gateway.envoyproxy.io }

bufferLimit: 32KiB → 50MiB

• 기본값이 AI 워크로드에 부족하다는 사실 자체가 "LLM 트래픽은 페이로드가 크다"는 것을 설정 한 줄로 보여준다.
• 멀티모달(이미지/오디오 입력)까지 가면 이 값은 더 커진다.

x-ai-eg-model 헤더가 라우팅 키다. 클라이언트는 본문에 "model": "some-cool-self-hosted-model"만 넣으면 되고, ExtProc이 본문을 파싱해 이 헤더를 만들어준다. 본문 기반 라우팅을 헤더 기반 매칭으로 환원하는 전형적인 패턴이다.

---

실습 자료 ③ 데이터플레인 파드 뜯어보기

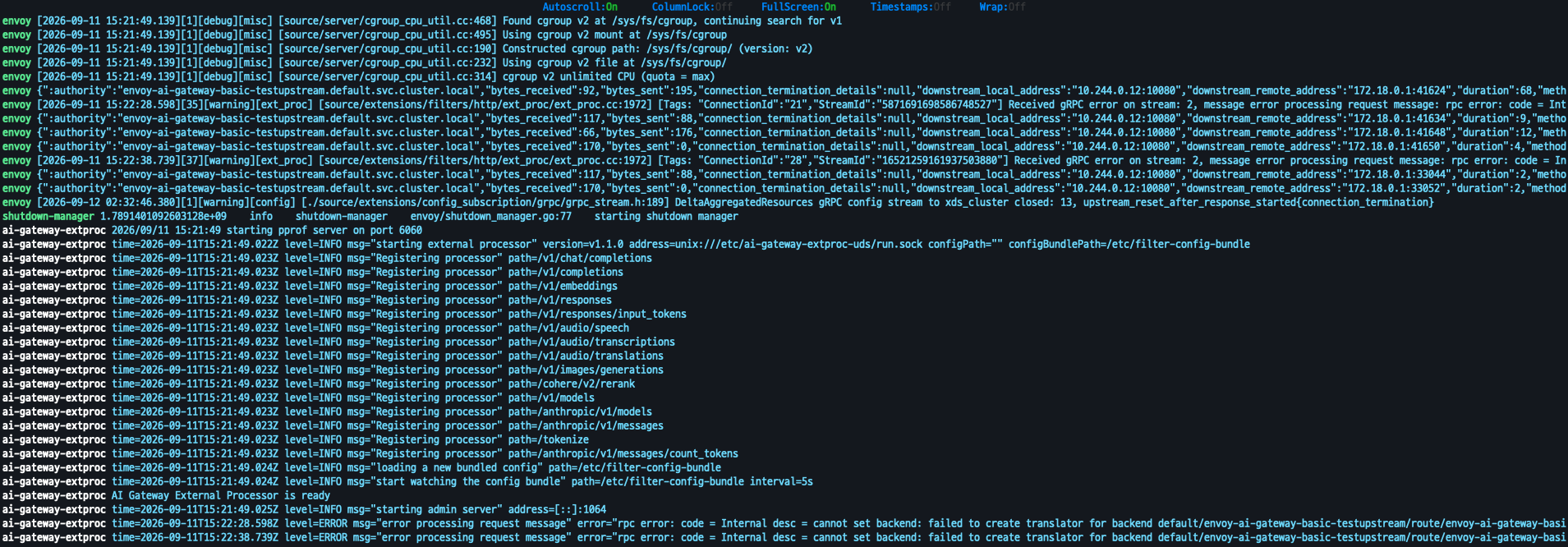

자료에서 가장 흥미로웠던 부분이다. 생성된 Envoy Proxy 파드는 3/3이다.

컨테이너	이미지	역할
ai-gateway-extproc (init)	envoyproxy/ai-gateway-extproc:v1.1.0	Native Sidecar — ext_proc gRPC 서버
envoy	envoyproxy/envoy:distroless-v1.38.1	실제 프록시
shutdown-manager	envoyproxy/gateway:v1.9.1	graceful shutdown 헬퍼

① ai-gateway-extproc — Init 컨테이너인데 죽지 않는다

Init 컨테이너로 선언돼 있지만 실제로는 계속 살아 있는 프로세스다. K8s의 native sidecar 기능(restartPolicy: Always가 암묵 적용된 initContainer)을 사용해 envoy 컨테이너와 함께 상시 구동된다.

인자	의미
extProcAddr unix:///etc/ai-gateway-extproc-uds/run.sock	Unix Domain Socket으로 envoy와 통신 (emptyDir 볼륨 공유)
configBundlePath /etc/filter-config-bundle	CRD가 컨트롤 플레인에 의해 변환된 필터 설정을 Secret으로 마운트
endpointPrefixes openai:,cohere:/cohere,anthropic:/anthropic	프로바이더별 API 스키마 변환 경로 매핑

UDS를 쓰는 이유

• ext_proc은 원래 gRPC라 네트워크 홉이 붙는데, 같은 파드 안에서 UDS로 붙이면 그 비용이 거의 사라진다.
• 그리고 자료가 짚듯 UDS는 세션 어피니티도 확보해준다. 라우터~업스트림 단계 전반의 프로바이더 fallback 로직에 중요하다.
• Readiness 체크가 failureThreshold=1로 매우 엄격하다. extproc이 잠깐이라도 응답 못하면 즉시 unready 처리돼 트래픽이 안 흐른다. ExtProc은 optional한 부속이 아니라 필수 경로라는 뜻이다.

② envoy — 정적 부트스트랩 + 동적 리스너

-config-yaml에 부트스트랩이 통째로 박혀 있고, 나머지 라우팅/클러스터는 xDS(ADS, DELTA_GRPC)로 envoy-gateway.envoy-gateway-system.svc.cluster.local:18000에서 실시간 수신한다.

• xds_cluster : 컨트롤 플레인과 mTLS 연결 (/sds/xds-certificate.json 등 SDS 기반 인증서 로테이션)
• default/envoy-ai-gateway-basic : 실제 백엔드로 가는 EDS 기반 클러스터, least_request LB
• 노출 포트는 19001(metrics) / 19003(readiness)뿐 — 실제 사용자 트래픽 리스너는 정적 config에 없고 LDS로 동적 주입된다

③ 볼륨

볼륨	내용
certs, sds	xDS mTLS 인증서 (Envoy Gateway가 발급/관리)
ai-gateway-...-default-…	CRD → Agent Router 컨트롤러가 생성한 필터 설정 Secret
...-bundle	위 설정이 Secret 크기 제한(1MiB)을 넘으면 part-000~part-007로 쪼개 담는 Projected 볼륨
ai-gateway-extproc-uds	envoy ↔ extproc UDS 소켓 공유 (emptyDir)

Secret 1MiB 제한을 쪼개서 우회한다

• 프로바이더가 16개로 늘고 변환 규칙이 붙으면 필터 설정이 실제로 1MiB를 넘는다.
• "기능이 늘면 설정도 인프라 한계에 부딪힌다"는 걸 보여주는 디테일이라 기억에 남았다.

---

실습 자료 ④ xDS가 정말 동적인지 확인하는 방법

말로만 "동적 설정"이라고 하지 않고, 자료는 리스너를 하나 넣었다 빼면서 카운터로 증명한다. 이 절차가 특히 마음에 들었다.

# 0. Admin API 포트포워딩
POD=$(kubectl get pod -n envoy-gateway-system -l app.kubernetes.io/component=proxy -o jsonpath='{.items[0].metadata.name}')
kubectl port-forward -n envoy-gateway-system "pod/$POD" --address 0.0.0.0 19000:19000 &
ADMIN=http://192.168.254.130:19000

# 1. 컨트롤 플레인 연결 상태
curl -s "$ADMIN/stats?filter=control_plane"
control_plane.connected_state: 1                      # ← xDS gRPC 연결됨

curl -s "$ADMIN/clusters" | grep -A1 "^xds_cluster"
xds_cluster::10.96.93.168:18000::cx_active::1
xds_cluster::10.96.93.168:18000::hostname::envoy-gateway.envoy-gateway-system.svc.cluster.local.
xds_cluster::10.96.93.168:18000::health_flags::healthy

# 2. 변경 전 LDS 카운터 기록
LDS_FILTER='listener_manager\.lds\.update_(attempt|success)'
curl -s "$ADMIN/stats?filter=$LDS_FILTER"
listener_manager.lds.update_attempt: 9
listener_manager.lds.update_success: 7

# 3. 트리거 — Gateway에 리스너 하나 추가 (기존 트래픽 무영향)
kubectl patch gateway envoy-ai-gateway-basic -n default --type=json -p='[
  {"op":"add","path":"/spec/listeners/-","value":{"name":"http-test","port":8081,"protocol":"HTTP","allowedRoutes":{"namespaces":{"from":"Same"}}}}
]'
sleep 5

# 4. 반영 확인
curl -s "$ADMIN/stats?filter=$LDS_FILTER"
listener_manager.lds.update_attempt: 10               # 9 → 10
listener_manager.lds.update_success: 8                # 7 → 8

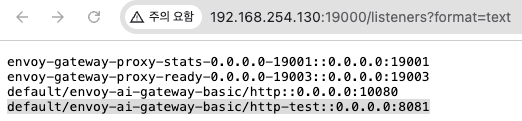

curl -s "$ADMIN/listeners" | grep 8081                 # ← 확정적 증거
default/envoy-ai-gateway-basic/http-test::0.0.0.0:8081

# 5. 원복
kubectl patch gateway envoy-ai-gateway-basic -n default --type=json -p='[
  {"op":"remove","path":"/spec/listeners/1"}
]'
curl -s "$ADMIN/listeners" | grep 8081 || echo "제거 확인됨"
제거 확인됨

이 한 사이클이 Part 1의 xDS 설명을 전부 증명한다

• Gateway CR 변경 → Envoy Gateway가 xDS 생성 → Agent Router가 Extension Server로 후처리 → Envoy가 재시작 없이 LDS 업데이트 수신 → 리스너 생성.
• update_attempt와 update_success가 따로 카운트된다는 것도 중요하다. 설정이 잘못되면 attempt만 늘고 success는 멈춘다. 운영 시 이 둘의 차이가 벌어지는지가 가장 빠른 이상 신호가 될 것 같다.
• 나중에 직접 환경을 만들면 이 절차부터 재현해볼 생각이다. 원복까지 포함해서 기존 트래픽에 영향 없는 실험으로 설계된 점이 좋았다.

---

실습 자료 ⑤ 실제 OpenAI 연결

mock을 실제 프로바이더로 바꾸면 리소스 관계가 선명해진다.

AIGatewayRoute  (envoy-ai-gateway-basic-openai)     x-ai-eg-model: gpt-4o-mini 매칭
   └─ AIServiceBackend (schema: OpenAI)
        ├─ Backend            api.openai.com:443
        ├─ BackendTLSPolicy   시스템 CA로 TLS 검증, hostname api.openai.com
        └─ BackendSecurityPolicy (type: APIKey) → Secret

kubectl apply -f https://raw.githubusercontent.com/theagentrouter/agent-router/main/examples/basic/openai.yaml

kubectl create secret generic envoy-ai-gateway-basic-openai-apikey -n default \
  --from-literal=apiKey='<실제_OPENAI_API_KEY>' \
  --dry-run=client -o yaml | kubectl apply -f -

export GATEWAY_URL=$(kubectl get gateway/envoy-ai-gateway-basic -n default -o jsonpath='{.status.addresses[0].value}')

curl -sS -w "\nHTTP:%{http_code}\n" -H "Content-Type: application/json" \
  -d '{"model":"gpt-4o-mini","messages":[{"role":"user","content":"Hi."}]}' \
  $GATEWAY_URL/v1/chat/completions
{
  "model": "gpt-4o-mini-2024-07-18",
  "choices": [{"message":{"role":"assistant","content":"Hello! How can I assist you today?"}}]
}
HTTP:200

Envoy 액세스 로그와 클러스터 통계로 교차 검증하는 흐름이 이어진다.

{":authority":"api.openai.com","response_code":200,"response_code_details":"via_upstream",
 "route_name":"httproute/default/envoy-ai-gateway-basic-openai/rule/0/match/0/*",
 "upstream_cluster":"httproute/default/envoy-ai-gateway-basic-openai/rule/0",
 "upstream_host":"162.159.140.245:443","duration":2662,
 "x-envoy-origin-path":"/v1/chat/completions","x-request-id":"08c6850a-..."}

curl -s $ADMIN/clusters | grep -i openai
httproute/default/envoy-ai-gateway-basic-openai/rule/0::162.159.140.245:443::cx_total::4
httproute/default/envoy-ai-gateway-basic-openai/rule/0::162.159.140.245:443::rq_success::2
httproute/default/envoy-ai-gateway-basic-openai/rule/0::162.159.140.245:443::rq_total::2
httproute/default/envoy-ai-gateway-basic-openai/rule/0::162.159.140.245:443::hostname::api.openai.com

cx_total: 4 vs rq_total: 2

• 커넥션 4개에 요청 2개. 커넥션 수와 요청 수가 따로 논다는 걸 바로 볼 수 있다.
• 이 괴리가 바로 Part 3에서 다룰 "L4 로드밸런싱이 LLM 서빙에서 왜 문제인가"의 출발점이다.

그리고 기존 mock 라우트는 그대로 살아 있다. 모델명 하나로 완전히 다른 백엔드(자체 호스팅 / 외부 프로바이더)를 같은 엔드포인트에서 서빙한다는 Unified API의 실체가 이것이다.

curl -sS -o /dev/null -w "mock route HTTP:%{http_code}\n" \
  -d '{"model":"some-cool-self-hosted-model","messages":[{"role":"user","content":"Hi"}]}' \
  $GATEWAY_URL/v1/chat/completions
mock route HTTP:200

---

실습 자료 ⑥ Inference Optimization — 여기서 llm-d와 만난다

Agent Router의 고급 기능 중 자체 호스팅 모델을 위한 지능형 라우팅이 있다. 그리고 그 구현이 Gateway API Inference Extension(GAIE)의 InferencePool + EPP(Endpoint Picker)다.

apiVersion: inference.networking.k8s.io/v1
kind: InferencePool
metadata: { name: llama32-1b, namespace: default }
spec:
  selector:
    matchLabels: { app: llama32-1b }
  targetPorts: [{ number: 8000 }]
  endpointPickerRef:
    name: llama32-1b-epp
    port: { number: 9002 }
---
apiVersion: v1
kind: ConfigMap
metadata: { name: llama32-1b-plugins-config, namespace: default }
data:
  default-plugins.yaml: |
    apiVersion: llm-d.ai/v1alpha1          # ← llm-d 스키마다
    kind: EndpointPickerConfig
    plugins:
      - type: queue-scorer
      - type: kv-cache-utilization-scorer
      - type: prefix-cache-scorer
    schedulingProfiles:
      - name: default
        plugins:
          - pluginRef: queue-scorer
          - pluginRef: kv-cache-utilization-scorer
          - pluginRef: prefix-cache-scorer

EPP 이미지는 ghcr.io/llm-d/llm-d-router-endpoint-picker:main이다. Agent Router 문서를 따라 읽는데 llm-d 이미지가 나온다. 두 프로젝트가 GAIE라는 표준에서 만난다는 증거다.

HTTPRoute는 backendRefs가 Service가 아니라 InferencePool이라는 점만 다르다.

rules:
- backendRefs:
  - group: inference.networking.k8s.io
    kind: InferencePool                     # ← Service가 아니다
    name: llama32-1b
    weight: 1
  matches:
  - path: { type: PathPrefix, value: / }
  timeouts: { request: 60s }

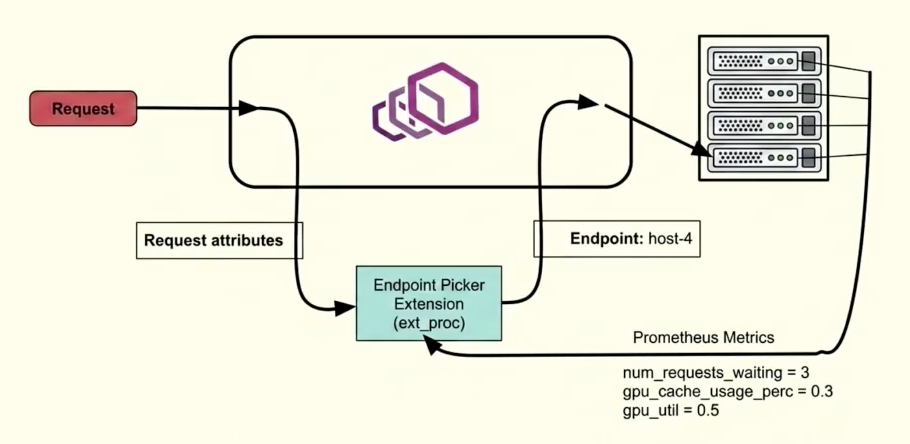

클라이언트(curl)
  ↓
① Gateway (172.18.255.201:80)
  ↓
② HTTPRoute — 경로 매칭
  ↓
③ Envoy Gateway — backendRef가 InferencePool임을 인식
   "이건 일반 로드밸런싱이 아니라 EPP한테 물어봐야 하는 특수 백엔드"
  ↓
④ EPP — gRPC(ext_proc)로 "지금 이 풀의 Pod 중 어디로 보낼까?"
   각 Pod의 큐 길이 / 캐시 상태를 점수화해 하나 선택
  ↓
⑤ 선택된 Pod로 요청 전달
  ↓
⑥ 응답 반환

GW_IP=$(kubectl get gateway inference-pool-with-httproute -n default -o jsonpath='{.status.addresses[0].value}')
curl -X POST "http://${GW_IP}/v1/chat/completions" \
  -H "Content-Type: application/json" \
  -d '{"messages":[{"role":"user","content":"Say this is a test"}],"model":"llama-3.2-1b"}' | jq
{
  "choices":[{"message":{"role":"assistant","content":"This is definitely a test. ..."}}],
  "model":"bartowski/Llama-3.2-1B-Instruct-GGUF",
  "usage":{"completion_tokens":24,"prompt_tokens":40,"total_tokens":64,
           "prompt_tokens_details":{"cached_tokens":39}}
}

llama.cpp로 하면 EPP 로그에 501이 계속 찍힌다

• llama.cpp는 vLLM 전용 메트릭 프로토콜을 구현하지 않는다. 그래서 EPP가 메트릭을 긁을 때 dispatch failed ... 501이 반복된다.
• 라우팅 자체는 정상이고 스케줄링 신호 품질만 저하된다. 바꿔 말하면 EPP의 지능은 모델 서버가 내보내는 메트릭에 전적으로 의존한다.
• 이 제약이 7W-2 자료가 vLLM으로 다시 실습을 구성하는 이유이기도 하다.

---

---

Part 3. llm-d

여기서부터가 GPU가 필요한 구간이라 자료를 읽는 데 집중했다. 다만 "왜 이런 설계인가"는 앞선 6주 내용과 그대로 이어져서 따라가기 어렵지 않았다.

---

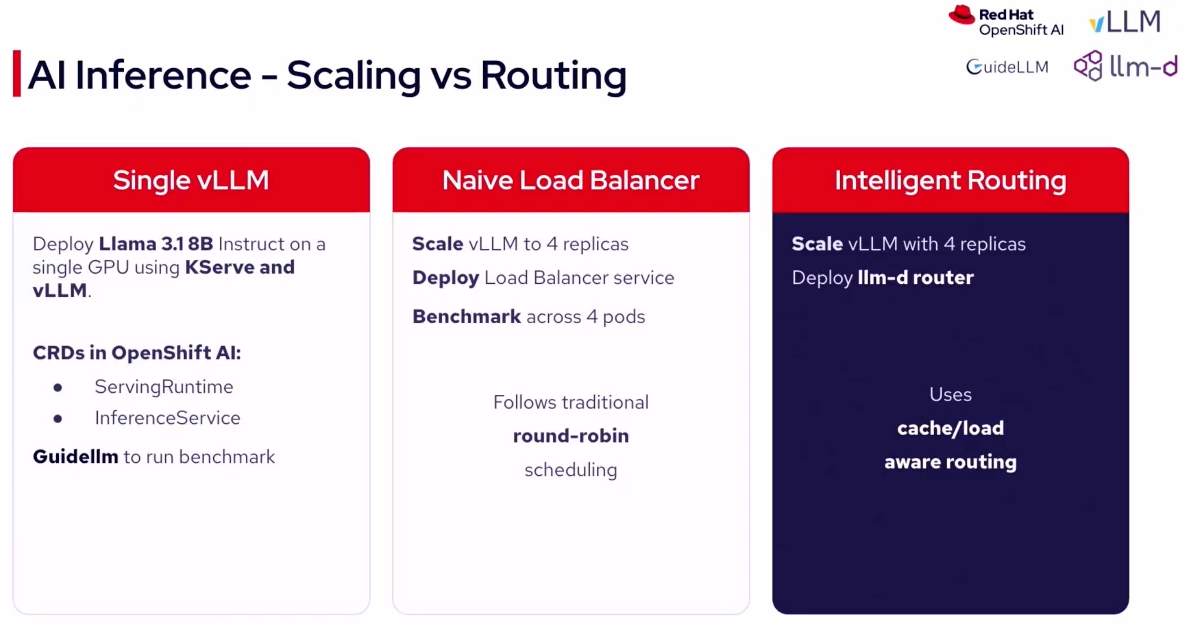

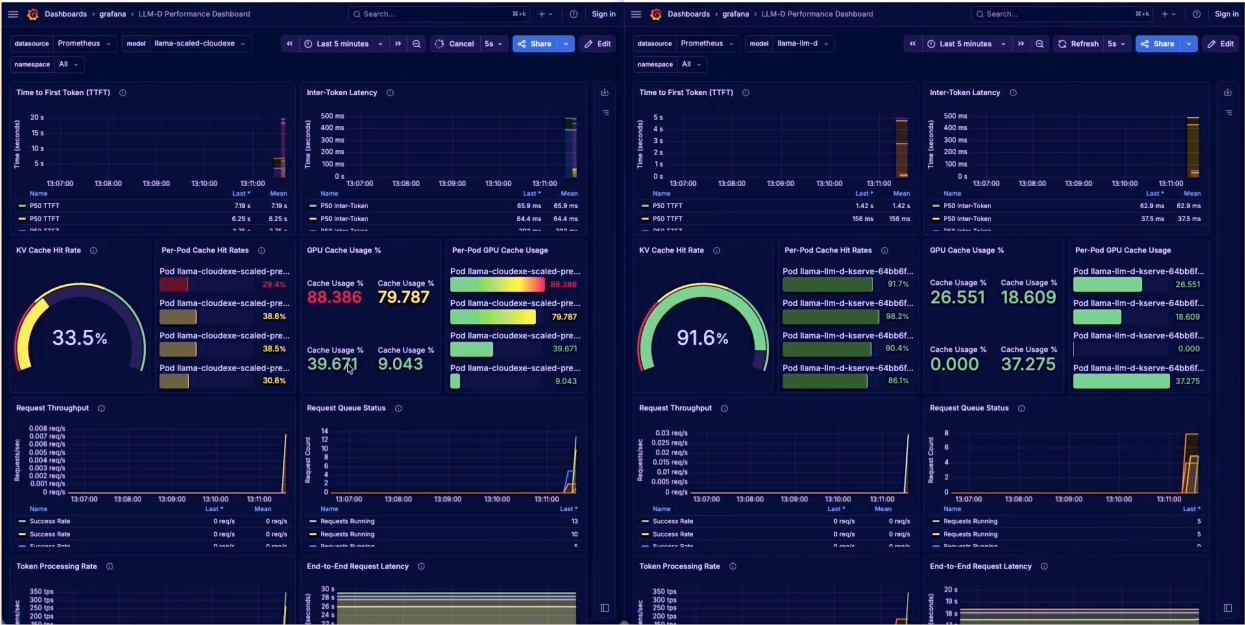

왜 Kubernetes Service로는 부족한가

이 질문의 답이 llm-d 전체를 설명한다.

[일반적인 방식]
Client → k8s Service(ClusterIP) → kube-proxy(iptables) → 파드
         └ 연결 단위 무작위 배정, keep-alive로 그대로 고착
         └ 어느 파드가 바쁜지, 어느 파드가 내 프롬프트를 캐싱하고 있는지 전혀 모름

[llm-d 방식]
Client → Envoy(:8081) → [ext_proc gRPC: 어느 파드로 보낼지 결정] → 결정된 파드로 직접 프록시
         └ 매 요청마다 EPP가 판단해 목적지를 동적으로 지정하는 L7 라우팅

Envoy 설정에서 이 "매 요청마다 목적지를 바꾼다"를 가능하게 하는 트릭이 있다.

- name: original_destination_cluster
  type: ORIGINAL_DST                    # 고정 엔드포인트 목록이 없는 특수 클러스터 타입
  lb_policy: CLUSTER_PROVIDED
  original_dst_lb_config:
    use_http_header: true
    http_header_name: x-gateway-destination-endpoint

ORIGINAL_DST + x-gateway-destination-endpoint

• EPP가 ext_proc 단계에서 요청 헤더에 x-gateway-destination-endpoint: <파드IP>:<포트>를 심으면, Envoy는 그 헤더 값 그대로 해당 파드에 직접 연결한다.
• 즉 로드밸런싱 결정을 Envoy의 표준 알고리즘(RR, least-request)이 아니라 EPP가 매 요청 단위로 100% 위임받아 내린다.
• kube-proxy의 "연결 단위 무작위 배정 후 keep-alive 고착" 문제가 구조적으로 발생할 수 없다. 요청마다 헤더로 새로 지정하니까.
• circuit_breakers.max_connections: 40000 같은 값도 눈여겨볼 만하다. 긴 LLM 스트리밍 응답이 오래 열려 있는 것을 견디려고 사실상 제한을 해제해둔 것이다.

---

llm-d 개요

• CNCF 샌드박스 프로젝트, 쿠버네티스 네이티브 LLM 추론 서빙(라우팅) 스택
• vLLM / SGLang 같은 기존 엔진을 대체하는 게 아니라 감싸서 확장
• 하드웨어 무관 : NVIDIA GPU, AMD ROCm, Google TPU, Intel XPU, CPU x86_64, Rebellions NPU 등 벤더별 메인테이너가 있다
• 자체 벤치마크 기준 처리량 최대 3배, 응답속도 2배, 토큰/초 최대 70% 개선

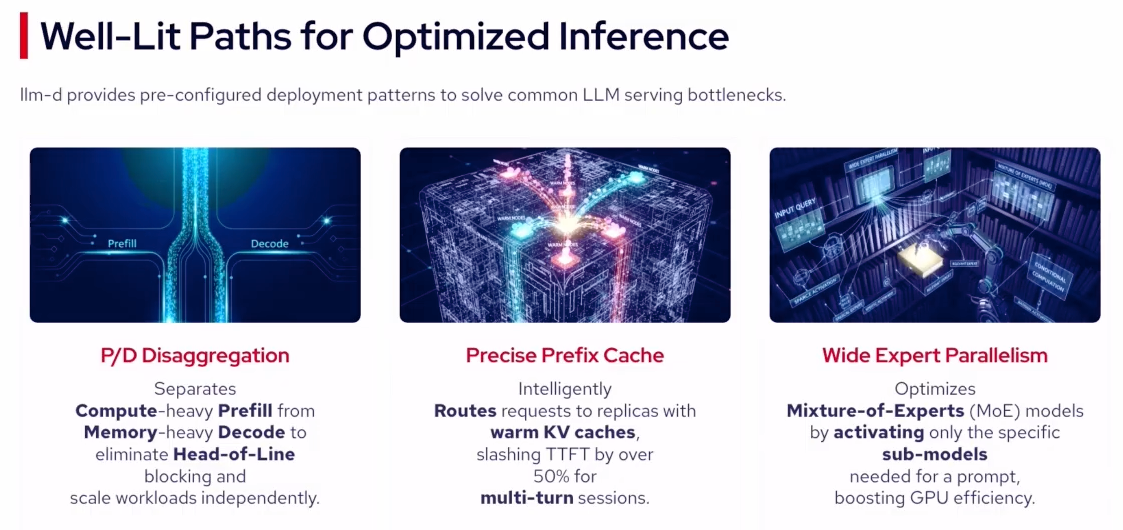

• Well-Lit Paths : 검증된 배포 레시피(기초 설정 + 워크로드별 패턴)를 제공해 처음부터 아키텍처를 설계할 필요가 없게 한다

지원하는 Gateway Provider는 GKE Gateway / Istio / Agentgateway / Envoy AI Gateway(= Agent Router)다. 즉 llm-d는 특정 게이트웨이에 종속되지 않는다.

---

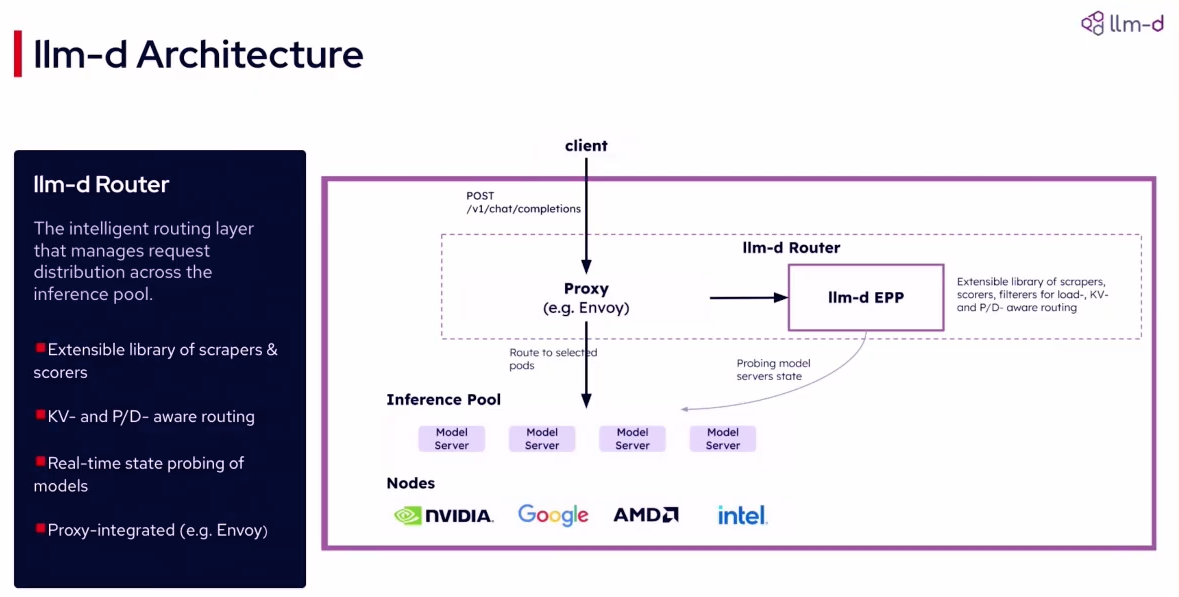

3대 구성요소

구성요소	역할
Router	Proxy(고성능 L7, GAIE 표준) + EPP(실시간 메트릭·KV 캐시 친화성·정책으로 최적 파드를 채점/선택)
InferencePool	같은 모델을 서빙하는 파드들을 라벨로 그룹화. 내부에 prefill/decode 역할 등 Variant 개념
Model Server	vLLM / SGLang / TensorRT-LLM 등 실제 추론 엔진

역할 분담을 한 줄로 요약하면 이렇다.

InferencePool = "누가 후보인가" (엔드포인트 디스커버리) Router/EPP = "그 중 누구를 고를 것인가" (지능형 선택 로직)

---

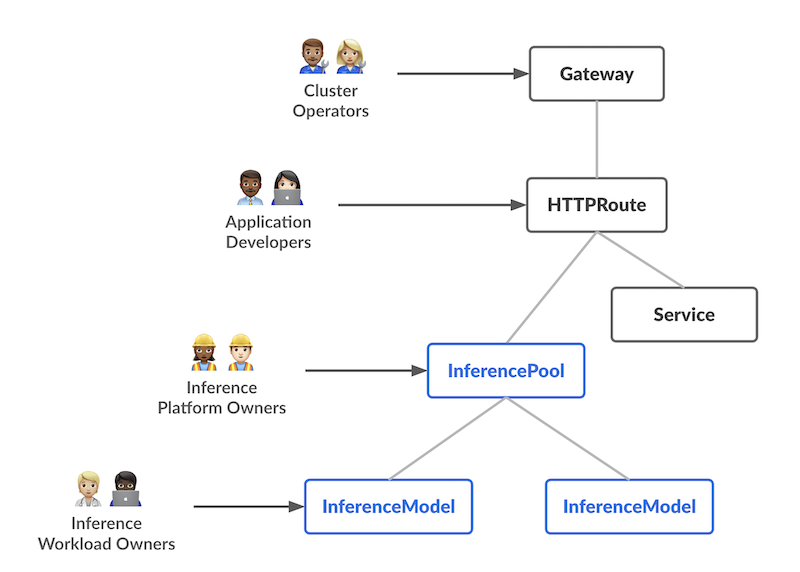

InferencePool

spec:
  selector:            # 파드 검색용 라벨 셀렉터
  targetPorts:         # 실제 추론 트래픽 포트 (vLLM의 8000)
  endpointPickerRef:   # EPP 서비스 참조
  failureMode:         # EPP 실패 시 FailOpen / FailClose

• 파드가 스케일 인/아웃되거나 Ready 상태가 바뀌면 건강한 후보 목록을 자동 갱신
• HTTPRoute의 backendRef로 쓰이면서 프록시의 ext_proc 필터 설정을 담당한다 — envoy.yaml의 ext_proc cluster가 가리킬 EPP 주소를 여기서 제공
• 격리 원칙 : 파드 / EPP 서비스 / InferencePool 간의 모든 참조는 같은 네임스페이스 내로 엄격히 제한

멀티 InferencePool 시나리오

• 원칙은 InferencePool 1개 = 모델의 논리적 배포 1개 = EPP 배포 1개
• Prefill/Decode 분리 : 서로 다른 InferencePool로 나눠 각각 독립 스케일링
• 멀티 모델/버전 : 모델 버전별로 풀을 나눠 관리

---

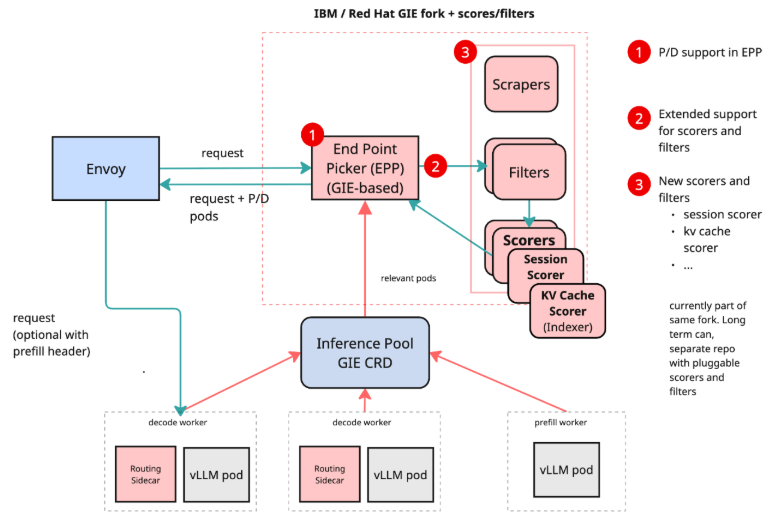

EPP — llm-d 배포의 두뇌

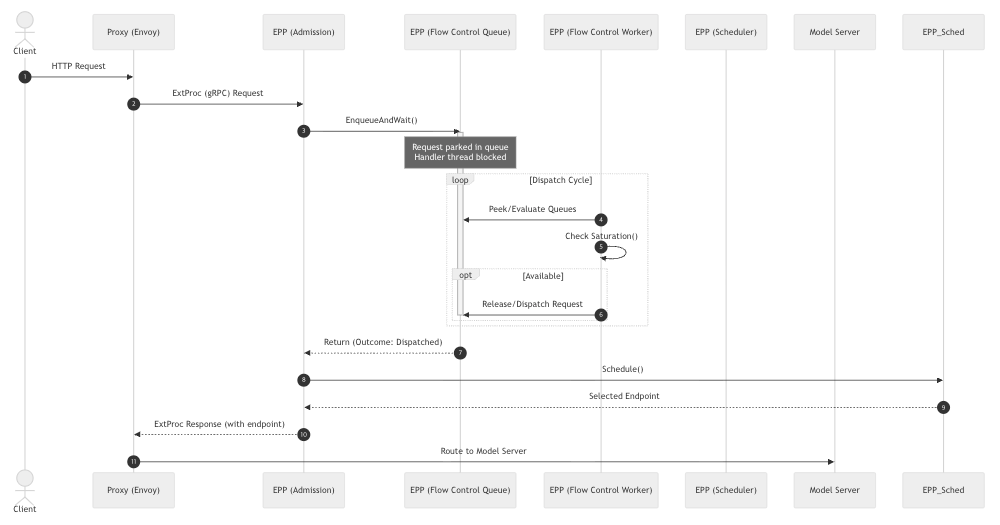

EPP는 요청을 6단계 파이프라인으로 처리한다.

요청 도착 → 외부 처리(ext-proc) → 요청 핸들링 → 플로우 제어 → 요청 스케줄링 → 요청 프록시
                                                                    ↑
                                    Data Layer가 백그라운드에서 k8s API와 메트릭을 비동기 수집

① Request Handler — 요청의 생명주기 관리자

컴포넌트	역할
Parser	원시 요청을 EPP 내부 구조로 변환, 응답에서 usage 데이터 추출
DataProducer	스케줄링에 필요한 상태 생성 — 토큰화, 캐시 매칭, 지연시간 예측
Admitter	SLO 기준 충족 여부 판단, 미충족 시 즉시 반려

파서	지원
openai-parser (기본)	OpenAI HTTP — /chat/completions, /completions, /embeddings
vllmgrpc-parser	vLLM gRPC — Generate, Embed
passthrough-parser	범용, 페이로드 해석 없음 → 본문 기반 스케줄링 불가

기본 제공 DataProducer도 이름만 봐도 무엇을 하는지 보인다.

• predicted-latency-producer : XGBoost로 TTFT/TPOT 예측
• inflight-load-producer : 엔드포인트별 진행 중 요청/토큰 수 추적
• approx-prefix-cache-producer : 프롬프트 해싱 기반 캐시 매칭
• latency-slo-admitter : SLO 미충족 시 낮은 우선순위 요청 거부

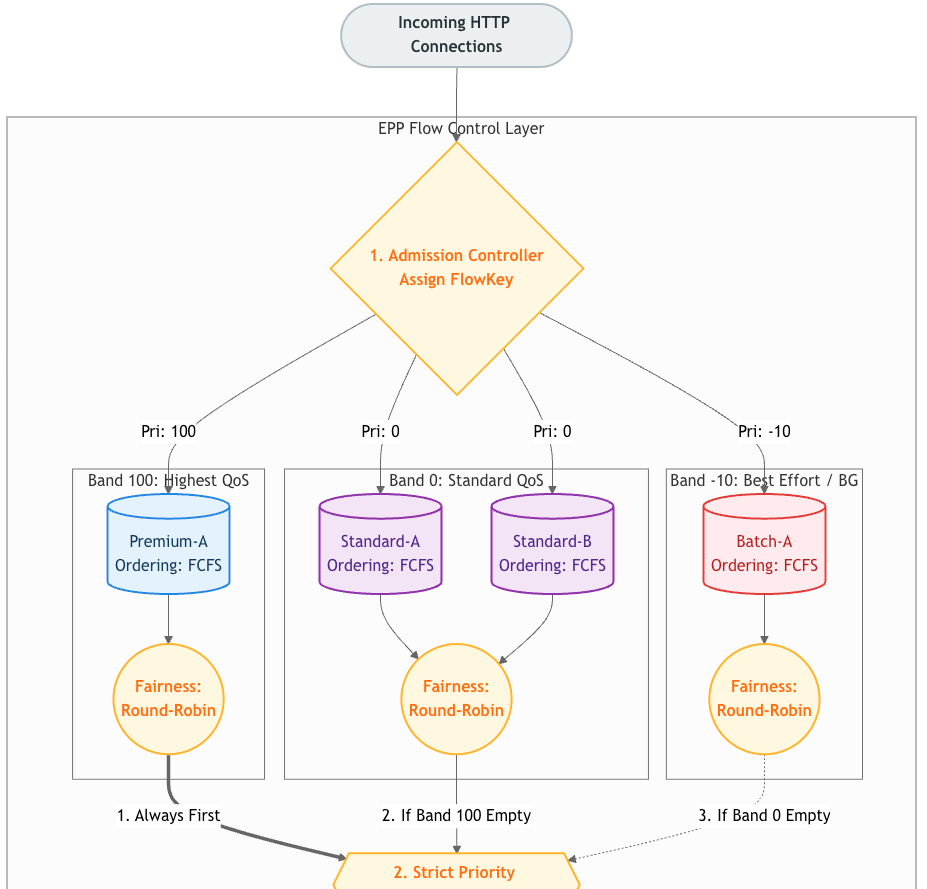

② Flow Control — 모델 서버 풀을 과부하로부터 지키는 중앙 큐

일반적인 RPS 기반 제한과 다른 이유는, LLM 서빙의 리소스 소비가 비선형이기 때문이다.

문제	내용
Noisy Neighbor	큰 프롬프트를 던지는 테넌트가 KV 캐시를 독점
스케줄링 후회	일단 디스패치하면 재라우팅 불가 → 신중한 디스패치 타이밍 필요
우선순위 역전	낮은 우선순위 배치 작업이 중요 요청을 막음
리소스 비대칭	컨텍스트 크기 차이가 극심함

3계층 디스패치 구조를 갖는다 (FlowKey = FairnessID + Priority).

계층	역할	제어 방식
Tier 1 : Priority Band	최우선 대역 선택	고정
Tier 2 : Fairness	대역 내 테넌트/플로우 선택	FairnessPolicy 플러그인
Tier 3 : Ordering	플로우 내 개별 요청 순서	OrderingPolicy 플러그인

# 우선순위는 헤더로 지정. 음수 우선순위 = "생략 가능(sheddable)" 요청
curl -X POST http://${IP}:${PORT}/v1/completions \
  -H 'Content-Type: application/json' \
  -H 'x-llm-d-inference-fairness-id: tenant-a' \
  -H 'x-llm-d-inference-objective: premium-traffic' \
  -d '{"model": "default-model", "prompt": "Say hello"}'

구분	플러그인	동작
Fairness	round-robin-fairness-policy	활성 플로우를 순회 처리
Fairness	global-strict-fairness-policy	플로우 격리 무시, 전역 순서 엄격 적용
Ordering	fcfs-ordering-policy	도착 순서
Ordering	edf-ordering-policy	최소 데드라인 우선(EDF)
Ordering	slo-deadline-ordering-policy	x-llm-d-slo-ttft-ms 헤더 기반 SLO 데드라인

SaturationDetector(게이트키퍼)는 두 가지다.

플러그인	방식	장단점
utilization-detector	폐루프(실시간 텔레메트리)	정확하지만 지연 존재
concurrency-detector	개루프(활성 요청 카운팅)	즉각적이나 실제 메모리 압력은 모름

실패는 HTTP 코드로 매핑된다.

상태	HTTP	의미
QueueOutcomeRejectedCapacity	429	큐 용량 초과
QueueOutcomeEvictedTTL	503	TTL 만료
QueueOutcomeEvictedContextCancelled	503	클라이언트 연결 끊김
graceful drain	503	종료 중, 재시도 권장

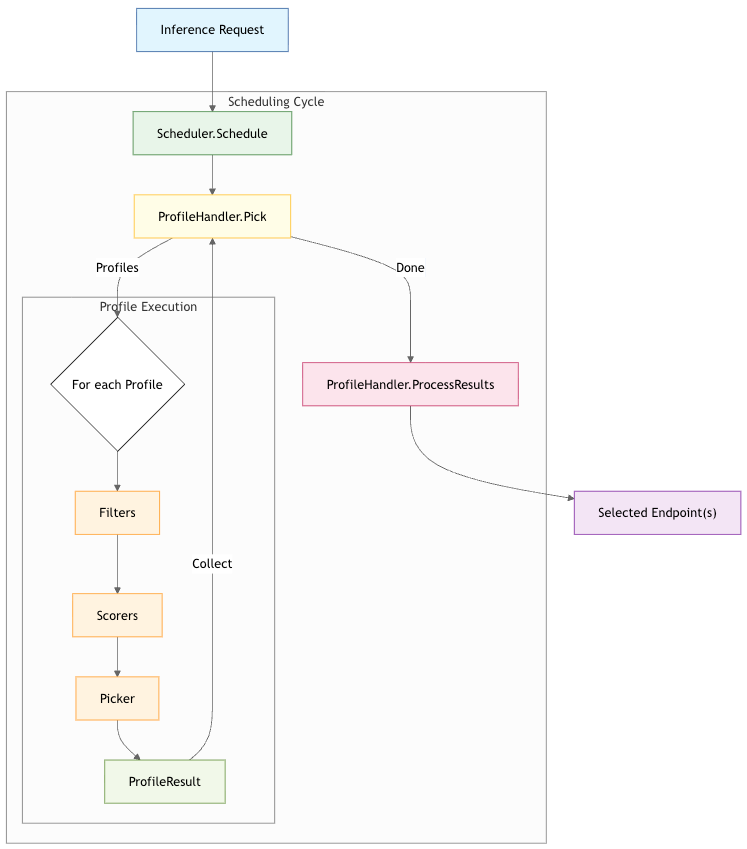

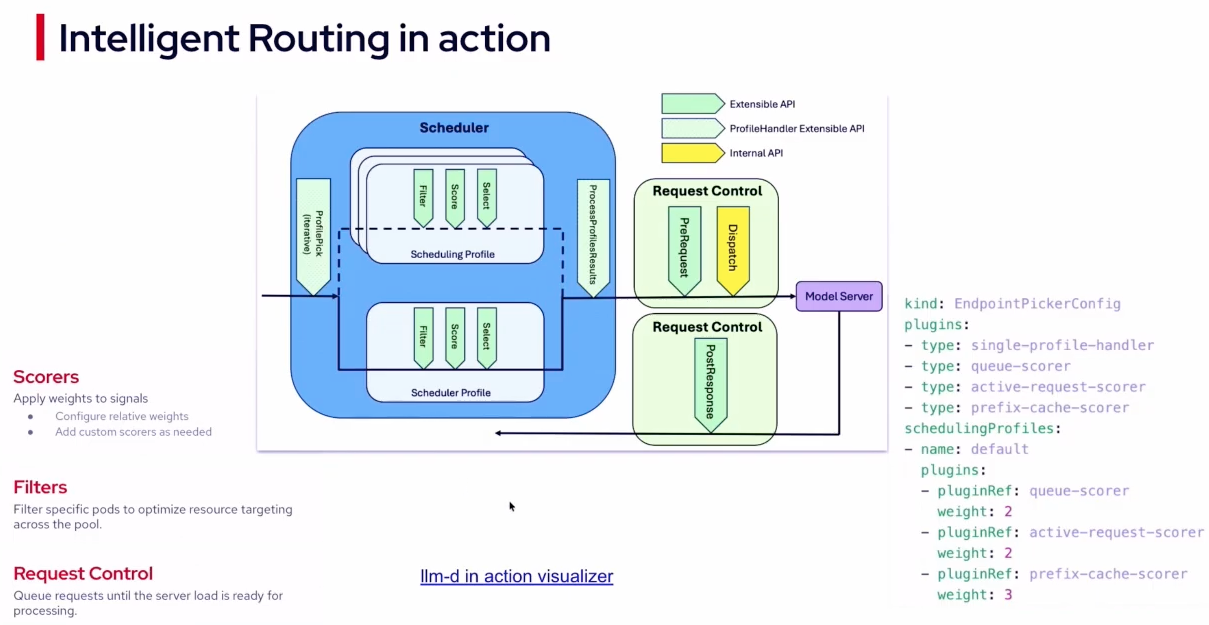

③ Request Scheduler — Filter → Score → Pick

EPP 파이프라인의 마지막 결정 단계다.

단계	플러그인	기능
Filter	prefix-cache-affinity-filter	프리픽스 캐시 점수 높은 sticky 엔드포인트 우선, 느리면 제외
Filter	slo-headroom-tier-filter	SLO 여유(헤드룸) 기준 필터링
Filter	label-selector-filter	레이블 셀렉터 매칭 엔드포인트만 유지
Filter	prefill-endpoints-filter / decode-endpoints-filter	P/D 분리 시 역할별 필터링

Score 플러그인	스코어링 근거
kv-cache-utilization-scorer	KV 캐시 사용률 낮을수록 고점
latency-scorer	예측 지연시간과 SLO 간 여유
lora-affinity-scorer	요청 LoRA 어댑터가 이미 로드된 엔드포인트 선호
prefix-scorer	프리픽스 캐시 일치 길이
queue-depth-scorer	대기열 짧을수록 고점
running-requests-size-scorer	활성 요청 수
token-load-scorer	처리 중인 전체 토큰량
session-affinity-scorer	같은 세션의 이전 요청을 처리했던 엔드포인트 최고점
no-hit-lru-scorer	캐시 미스 요청을 아직 안 받은 엔드포인트에 우선권 (prefill 부하 균등화)

점수는 가중치 곱 합산이다. Scorer A(가중치 2.0)=0.8, Scorer B(가중치 1.0)=0.5 → 최종 0.8×2.0 + 0.5×1.0 = 2.1.

Pick은 max-score-picker(기본, 최고 점수 1개), random-picker, weighted-random-picker(점수를 확률로) 셋이다.

Week5의 결론이 그대로 코드가 되어 있다

• Week5에서 "LLM 서빙의 진짜 병목은 연산이 아니라 KV Cache 메모리"라고 정리했었다.
• llm-d의 스코어러 9개 중 kv-cache-utilization, prefix-scorer, no-hit-lru, token-load 네 개가 전부 메모리/캐시 축이다.
• Week6에서 본 KEDA GPU Scaler의 vllm-inference 프로필이 GPU Util이 아니라 Memory % 기준이었던 것과 같은 이야기다. 이 표를 보는 순간 지난 몇 주가 한 줄로 꿰였다.

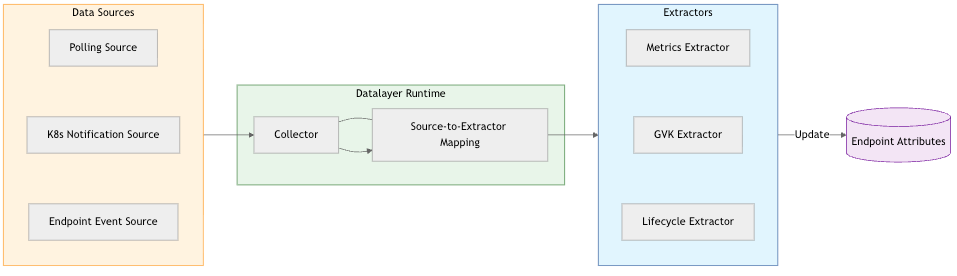

④ Data Layer — 판단 근거를 준비하는 순수 데이터 파이프라인

각 Endpoint(파드)마다 스레드세이프·타입세이프 속성 맵을 유지하고, 수집된 값을 채워 넣는다.

유형	방식	구현 예시	수집 대상
Polling Data Sources	주기적 폴링	metrics-data-source → core-metrics-extractor	KVCacheUsagePercent, WaitingQueueSize
Notification Sources	k8s 리소스 변경 이벤트	k8s-notification-source	Pod/Service 변경
Endpoint Event Sources	엔드포인트 생명주기	endpoint-notification-source	파드 추가/삭제/업데이트

⑤ EndpointPickerConfig — 그래프 기반 설정

apiVersion: llm-d.ai/v1alpha1
kind: EndpointPickerConfig
plugins: [...]            # 노드 : 모든 플러그인 인스턴스 정의
featureGates: [...]       # 예: flowControl
parser: {...}
flowControl: {...}
saturationDetector: {...}
schedulingProfiles: [...] # 엣지 : pluginRef로 플러그인을 참조하는 연결
dataLayer: {...}

• k8s CRD처럼 생겼지만 실제 CRD가 아니다. EPP 프로세스가 시작 시점에 한 번만 읽는 정적 설정 파일이다
• --config-file /etc/epp/epp-config.yaml (보통 ConfigMap 마운트) 또는 --config-text로 전달
• 검증(pluginRef 미존재, 이름 중복, 프로필당 Picker 2개 이상, DataProducer 순환 의존성)은 전부 시작 시점에만 수행된다
• Defaulting이 잘 되어 있어서 아무 설정도 안 해도 합리적인 기본 동작을 한다 (schedulingProfiles 생략 시 전체 플러그인 포함 default 프로필 자동 생성, Picker 미지정 시 max-score-picker 자동 주입)

핫 리로드가 없다

• "configuration is not reconciled by a controller" — EPP는 시작 시 전체 플러그인 그래프를 한 번 구성하고 끝이다.
• 설정을 바꾸려면 EPP 프로세스를 재시작해야 한다.
• 운영 권장사항 : 배포 전 로컬에서 스키마/pluginRef 검증, replicas > 1 + leader 선출로 롤링 재시작 시 무중단 전환, 기능 롤백은 Feature Gate 비활성화로 대응.
• CRD처럼 생긴 YAML인데 컨트롤러가 reconcile하지 않는다는 점이 처음에 헷갈렸다. 모양이 비슷하다고 동작까지 같지는 않다는 걸 짚어두게 된 부분.

---

Model Server가 지켜야 할 계약

EPP의 지능은 결국 모델 서버가 내보내는 메트릭에 달려 있다. 그래서 요구사항이 명시돼 있다.

메트릭	타입	의미
TotalQueuedRequests	Gauge	대기 중 요청 수
TotalRunningRequests	Gauge	활성 처리 중 요청 수
KVCacheUtilization	Gauge	KV 캐시 사용률(%)
BlockSize (선택)	Gauge	토큰 단위 블록 크기
NumGPUBlocks (선택)	Gauge	HBM KV 캐시 총 블록 수

엔진별 실제 이름은 다르고, EPP가 표준 키로 변환한다.

• vLLM : vllm:num_requests_waiting, vllm:kv_cache_usage_perc
• SGLang : sglang_num_queue_reqs, sglang_token_usage
• TensorRT-LLM : /prometheus/metrics의 trtllm_*

엔진 종류는 파드 레이블로 명시한다 — llm-d.ai/engine-type: vllm|sglang|trtllm-serve|triton-tensorrt-llm

프리픽스 캐싱은 모델 서버가 지원해야 의미가 있다

• vLLM의 --enable-prefix-caching이 대표 예시다.
• 앞선 Agent Router 자료에서 llama.cpp로 501이 났던 이유가 바로 이 계약을 구현하지 않았기 때문이다.

---

KV Cache Management — llm-d의 3계층

① Prefix-Cache Aware Routing : 근사 vs 정밀

항목	근사(Approximate)	정밀(Precise)
구성	approx-prefix-cache-producer + prefix-cache-scorer	token-producer + precise-prefix-cache-producer + prefix-cache-scorer + KV-Cache Indexer
토큰화	EPP에 토크나이저가 없어 문자-토큰 비율로 근사	vLLM의 /v1/completions/render 엔드포인트로 정확한 토큰 ID 획득
캐시 상태 파악	라우팅 후 "이 파드가 이제 갖고 있다"고 가정하고 LRU 인덱스 갱신	모델 서버가 ZeroMQ로 KVEvents 실시간 방출, Indexer가 전역 추적
장점	외부 의존성 없음, 가벼움, 사이드카·ZMQ 불필요	100% 정밀, 복잡한 캐시 제거 정책도 정확히 처리, P/D 분리 네이티브 지원
단점	파드 메모리 압박으로 캐시가 제거돼도 EPP는 모름(상태 불일치), 문자 기반이라 정밀도 낮음	vLLM render 엔드포인트 + ZMQ 필요, 리소스 오버헤드, 모델 서버 지원 필수

둘 다 추측적 인덱싱(speculative indexing)이라는 장치를 쓴다. 라우팅 결정 시점과 실제 KVEvent 도착 사이의 "암흑 시간(blind spot)"을 메우려고, 라우팅 직후 즉시 추정 항목을 인덱스에 선반영한다. (기본 TTL 2초)

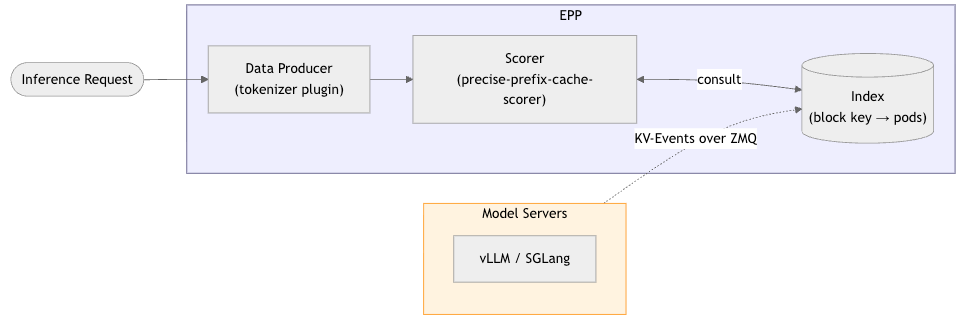

② KV-Cache Indexer

모델 서버는 ZMQ로 3가지 이벤트를 발행한다.

이벤트	의미
BlockStored	새 캐시 블록 생성
BlockRemoved	블록 축출(eviction)
AllBlocksCleared	파드 캐시 초기화

인덱스 백엔드	사용 사례	트레이드오프
In-Memory (기본)	대부분의 배포	고정 엔트리 크기, 최저 지연시간
Cost-Aware Memory	가변 엔트리 크기	바이트 단위 예산 지정 가능
Redis/Valkey	영속적 상태 저장	네트워크 홉 오버헤드

스코어링은 "가장 긴 연속 prefix"다

• KV 블록은 의존성 체인을 형성한다. 서버는 끊기지 않은 prefix만 재사용할 수 있다.
• 블록 B0~B3을 보유한 파드 → 점수 4
• B0, B1은 있지만 B2가 없는 파드 → 체인이 끊겨서 점수 2
• 블록은 티어별로 가중치가 다르다 (GPU=1.0, CPU=0.8)

③ KV Offloading

GPU HBM 용량 한계와 "인스턴스별로 캐시가 고립되는" 문제를 동시에 푼다.

방식	내용
네이티브 (vLLM OffloadingConnector)	--kv-offloading-backend native --kv-offloading-size <GB>. CPU 계층 또는 공유 스토리지로 디스패치
Out-of-tree 커넥터	LMCache, Mooncake, NVIDIA KVBM — 캐시 로직이 별도 프로세스/서비스에 존재, 표준 커넥터 API로 통합

• CPU Offloading : GPU DMA 비동기 전송, 스테이징 버퍼용 pinned CPU 메모리. vLLM 0.12.0+의 연속 메모리 레이아웃으로 처리량 4~5배 향상
• llm-d FS Backend : 파일시스템에 구애받지 않는 커넥터. POSIX 호환이면 블록을 파일로 저장 → 인스턴스 간 공유 + 재시작 후 지속성
• MooncakeStoreConnector : 중앙 Master가 메타데이터/축출 관리. Embedded(프로세스 내 DRAM 풀) / Standalone-store(SSD 지원 외부 클라이언트)

권장 지침은 단순하다. CPU DRAM이 GPU HBM보다 크면 CPU offloading은 항상 켠다. 스토리지 offloading은 캐시가 단일 노드 용량을 넘거나 노드 간 공유가 가치 있을 때.

---

실습 자료 ① 베이스라인부터 만들기

llm-d를 붙이기 전에 비교 대상을 먼저 만드는 순서가 좋았다. 새 기술을 도입할 때 "before"를 남겨두지 않으면 나중에 효과를 말할 수 없다.

# K3s — traefik / servicelb 비활성화 (Envoy Gateway + MetalLB를 쓸 것이므로)
curl -sfL https://get.k3s.io | sh -s - server \
  --disable traefik --disable servicelb \
  --kube-controller-manager-arg=bind-address=0.0.0.0 \
  --kube-scheduler-arg=bind-address=0.0.0.0 \
  --kube-proxy-arg=metrics-bind-address=0.0.0.0 \
  --write-kubeconfig-mode=644

# NVIDIA device plugin
helm install nvdp nvdp/nvidia-device-plugin -n nvidia-device-plugin --create-namespace \
  --set runtimeClassName=nvidia
kubectl label node gpupc nvidia.com/gpu.present=true    # 최신 차트는 NFD 라벨을 nodeAffinity로 요구

kubectl describe node gpupc | grep -A7 Allocatable
Allocatable:
  cpu:                 16
  memory:              65432564Ki
  nvidia.com/gpu:      1

GPU 1장으로 파드 2개를 띄우기 — HAMi

llm-d의 라우팅을 보려면 vLLM 파드가 최소 2개 필요하다. 그런데 GPU는 한 장뿐이다. 여기서 HAMi를 쓴다. (NVIDIA device plugin은 제거 — 둘 다 nvidia.com/gpu를 관리해서 충돌)

helm uninstall nvdp -n nvidia-device-plugin
kubectl label nodes gpupc gpu=on
helm install hami hami-charts/hami -n kube-system --version 2.10.0 -f hami-values.yaml

# Deployment에서 GPU를 반씩 쪼개 쓴다
spec:
  schedulerName: hami-scheduler
  runtimeClassName: nvidia
  containers:
  - resources:
      limits:
        nvidia.com/gpu: "1"
        nvidia.com/gpucores: "50"             # ← SM 50%
        nvidia.com/gpumem-percentage: "50"    # ← VRAM 50%

Week6의 한계가 여기서 풀린다

• Week6 Lab 6에서 TP=2가 NeuronCore 2개를 전부 점유해서 레플리카를 못 늘렸다. HPA가 replicas: 2를 만들어도 영원히 Pending이었다.
• 이번 자료는 HAMi로 가속기 자체를 논리적으로 쪼개서 그 문제를 우회한다.
• "TP를 쓰면 수평 확장 여지가 줄어든다"는 Week6의 결론에 대한, 한 가지 현실적인 답을 본 셈이다. GPU가 생기면 가장 먼저 따라 해보고 싶은 부분이기도 하다.

vLLM 배포 — 가중치는 S3에서 스트리밍

args:
  - |
    python3 -c "import runai_model_streamer" 2>/dev/null || pip install --no-cache-dir vllm[runai]
    exec vllm serve s3://models/Qwen3-0.6B-FP8 \
      --served-model-name Qwen3-0.6B-FP8 \
      --load-format runai_streamer \          # FUSE 마운트 대신 스트리밍 로더로 S3 직접 연결
      --host 0.0.0.0 --port 8000 \
      --max-model-len 8192 \
      --enforce-eager \
      --gpu-memory-utilization 0.8 \
      --kv-cache-dtype fp8
env:
  - name: VLLM_CACHE_ROOT
    value: /vllm-cache                        # torch.compile 캐시를 노드 hostPath에 영속화

벤치마크를 CronJob으로 반복 실행

vllm bench serve \
  --backend vllm --endpoint /v1/completions \
  --host qwen3-0-6b-fp8.vllm.svc.cluster.local --port 8000 \
  --model Qwen3-0.6B-FP8 --tokenizer Qwen/Qwen3-0.6B-FP8 \
  --dataset-name sharegpt --dataset-path /data/ShareGPT_V3_unfiltered_cleaned_split.json \
  --num-prompts 50 --max-concurrency 8 --seed 42 \
  --percentile-metrics ttft,tpot,itl,e2el \
  --save-result --save-detailed --result-dir /results \

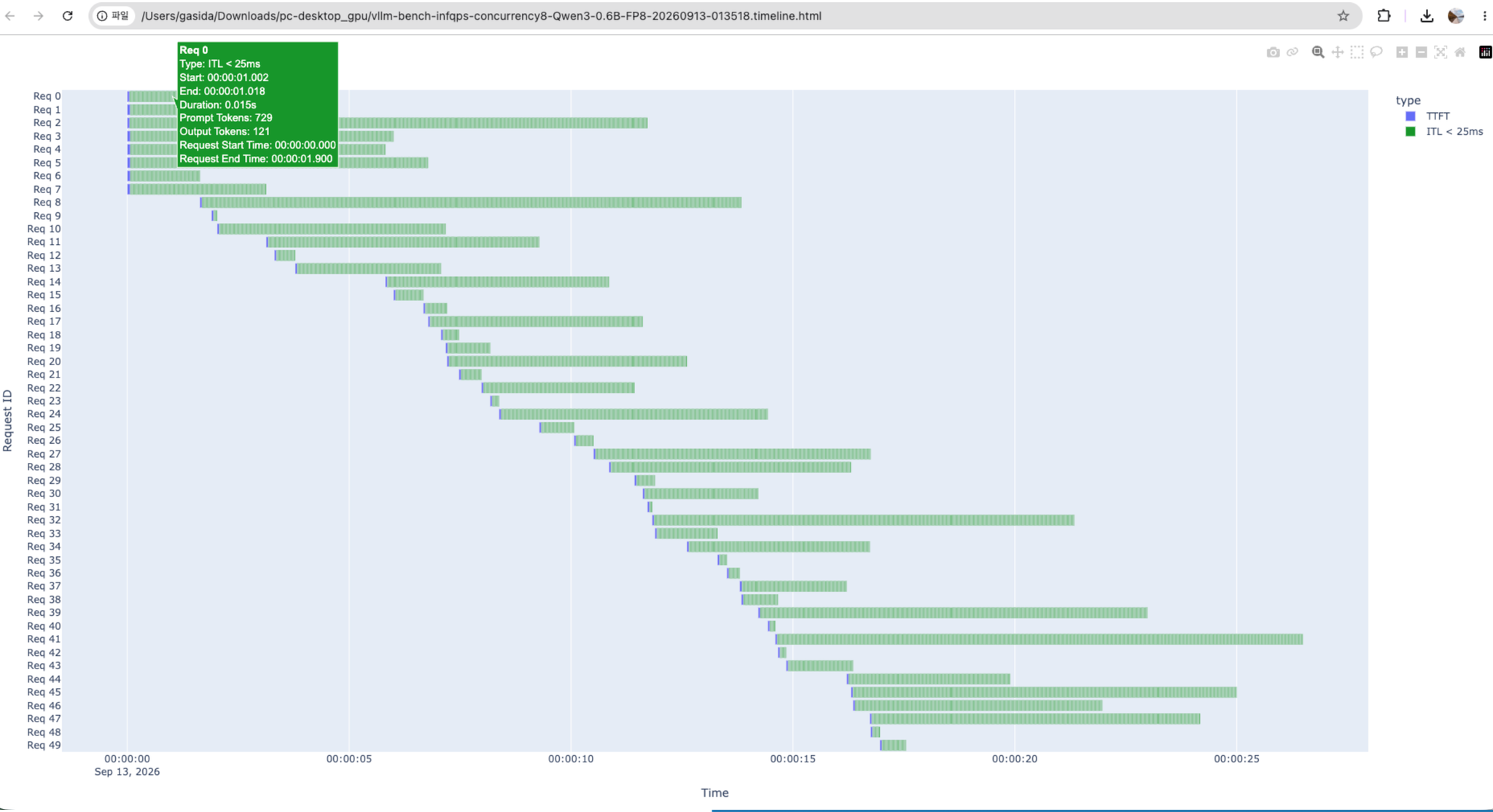

  --plot-timeline --plot-dataset-stats

============ Serving Benchmark Result ============
Successful requests:                     50
Maximum request concurrency:             8
Benchmark duration (s):                  26.44
Request throughput (req/s):              1.89
Output token throughput (tok/s):         441.66
Total token throughput (tok/s):          906.86
---------------Time to First Token----------------
Mean TTFT (ms):                          49.56
P99 TTFT (ms):                           72.43
-----Time per Output Token (excl. 1st token)------
Mean TPOT (ms):                          15.18
----------------End-to-end Latency----------------
Mean E2EL (ms):                          3581.47
P99 E2EL (ms):                           12028.22
==================================================

seed를 고정하면 프리픽스 캐시 실험이 왜곡된다

• vLLM bench의 ShareGPT 샘플링은 seed로 초기화된 의사난수로 94,145개 대화를 정렬/셔플한 뒤 앞에서부터 num_prompts개를 뽑는다.
• 즉 seed가 같으면 언제 실행하든 항상 같은 대화가 같은 순서로 선택된다 → 프리픽스 캐시 히트율이 인위적으로 높게 나온다.
• 그래서 자료에서는 --seed $(date +%s)로 매번 다르게 바꿔 다시 측정한다. 벤치마크 설계에서 가장 놓치기 쉬운 함정이라 따로 메모해뒀다.
• 또 하나 : 최초 실행에서 memory limit 2Gi로 OOMKilled가 났다고 한다. vLLM CLI 임포트 + 642MB ShareGPT JSON 파싱 오버헤드 때문. requests 2Gi / limits 6Gi로 상향해 해결.

프리픽스 캐시 실험용으로는 prefix_repetition 데이터셋을 쓴다. 합성 프롬프트를 자체 생성하므로 파일이 필요 없다.

vllm bench serve ... \
  --dataset-name prefix_repetition \
  --prefix-repetition-num-prefixes 5 \
  --prefix-repetition-prefix-len 512 \
  --prefix-repetition-suffix-len 128 \
  --prefix-repetition-output-len 128

---

실습 자료 ② llm-d 설치 (Phase 1~8)

Client (curl/bench)
   │
   ▼
Envoy Gateway (데이터플레인, envoy-gateway-system)
   │  Agent Router가 이 위에 설정을 얹음 (envoy-ai-gateway-system)
   │  InferencePool feature-flag 활성화됨
   │  ext-proc (gRPC)
   ▼
EPP (llm-d 커스텀 이미지 + 플러그인) ── InferencePool ── [Qwen3-0.6B-FP8 pod A]
   │  prefix-cache indexer (KV 이벤트 ZMQ 구독)          [Qwen3-0.6B-FP8 pod B]
   ▼
선택된 vLLM 파드로 요청 포워딩

Phase	내용	버전
1	Gateway API 표준 CRD + Envoy Gateway	Gateway API v1.3.0 / EG v1.9.1
2	Agent Router CRD + Controller	v1.1.0
3	GAIE CRD + Envoy Gateway에 InferencePool 기능 활성화	GAIE v1.6.1
4	기존 vLLM 파드 연동 (InferencePool + EPP + HTTPRoute)	llm-d-router-gateway chart v0.10.0
5	Precise Prefix-Cache-Aware Routing 활성화	—
6	Prefix-Aware Scheduling 테스트 A/B/C	—
7	메트릭 수집 (PodMonitor / ServiceMonitor)	—

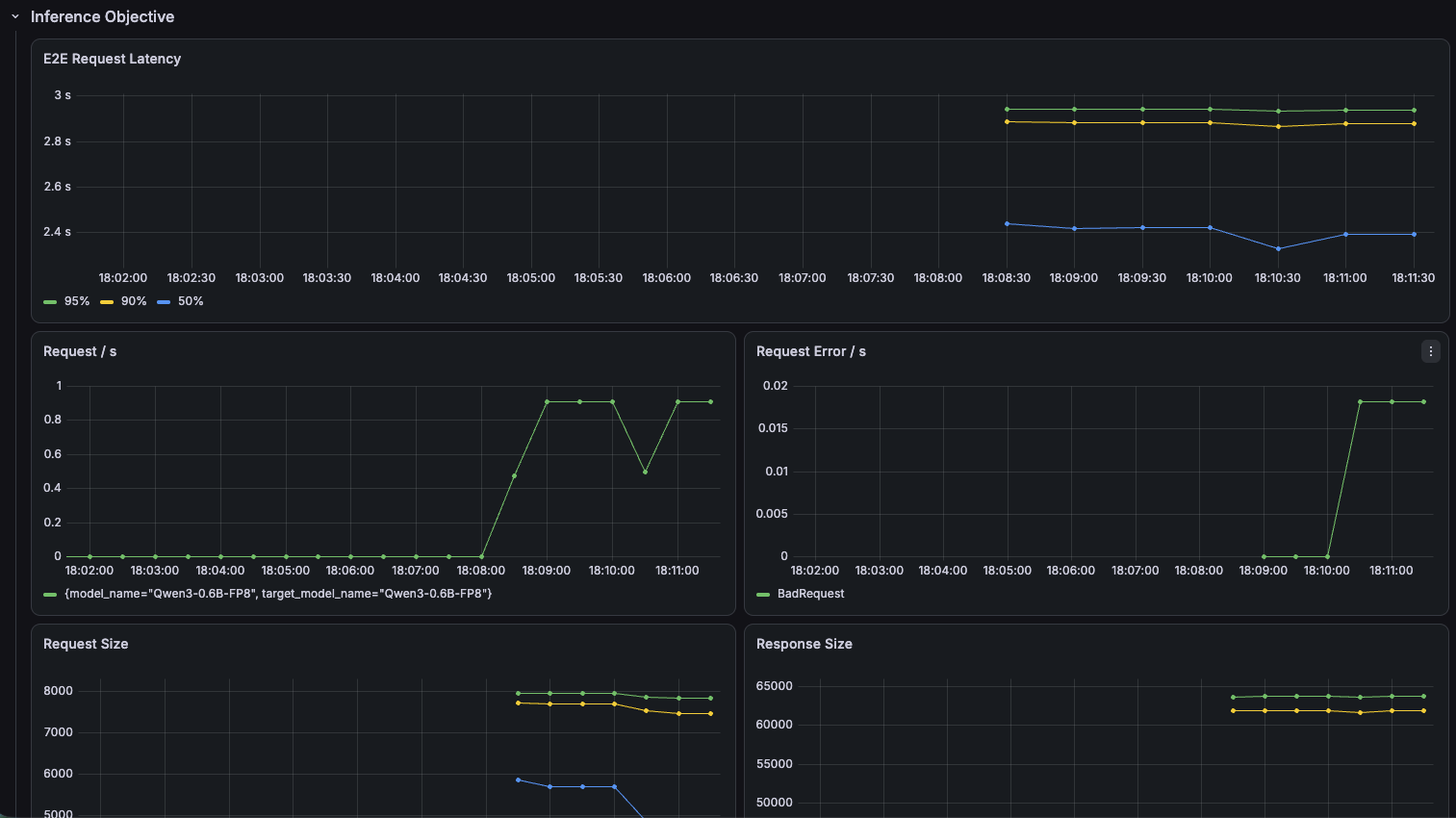

8	Grafana 대시보드 3종 + (옵션) Jaeger 트레이싱	—

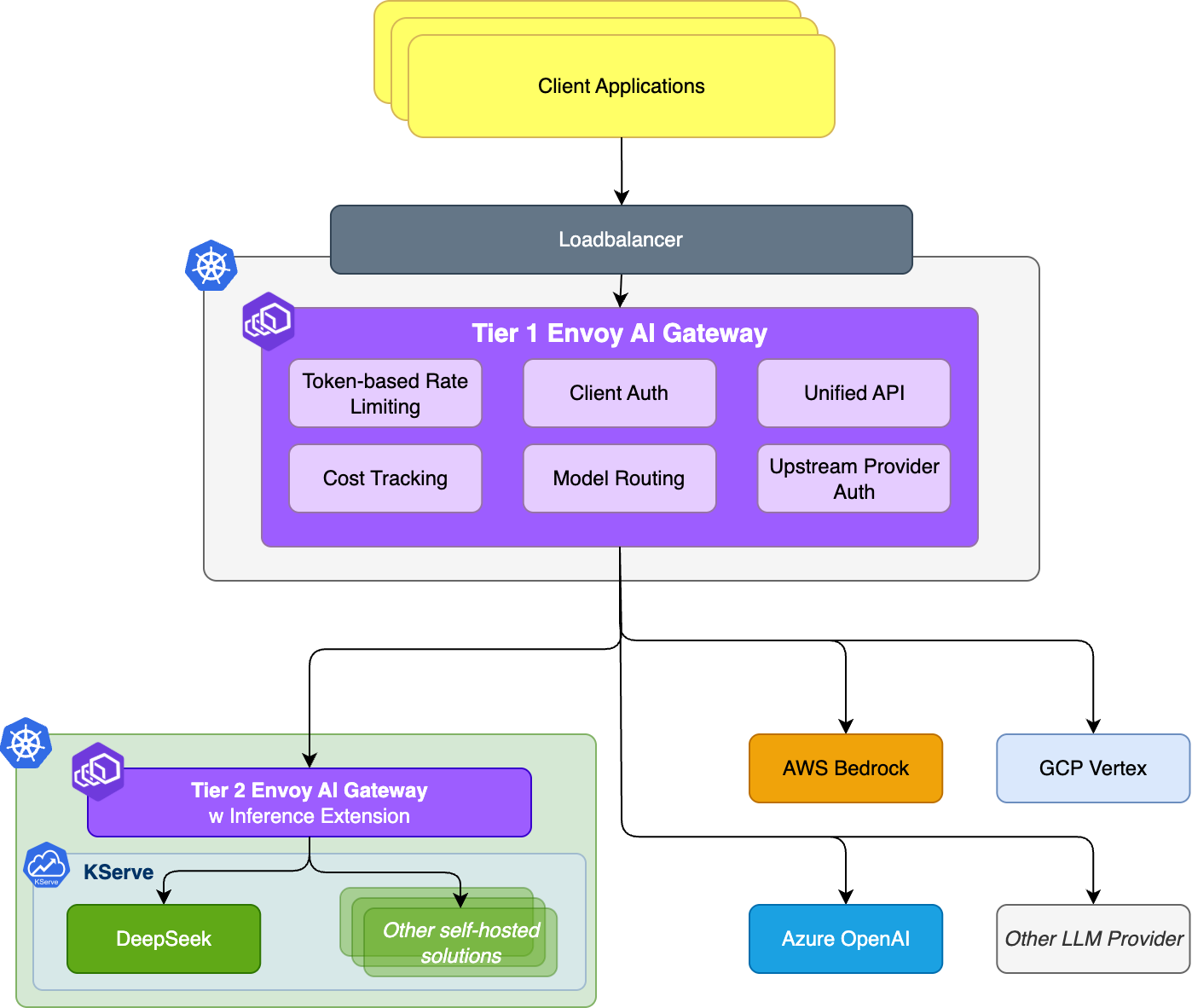

Agent Router의 고유 기능은 이번 구성에서 쓰지 않는다

• AIGatewayRoute 같은 다중 프로바이더 통합 기능은 빼고, 표준 HTTPRoute + InferencePool 경로만 사용한다.
• llm-d 공식 문서도 이 경로를 게이트웨이 구현체 중립적으로 소개한다. 즉 Istio든 agentgateway든 갈아끼울 수 있는 구성이다.

Phase 3에서 넘어진 기록이 자료에 그대로 남아 있다

• 공식 예제의 envoy-gateway-values-addon.yaml만 단독 적용했더니 registered extension has no hooks specified 에러로 새 파드가 CrashLoopBackOff에 빠졌다.
• 원인은 이 addon 파일이 반드시 base envoy-gateway-values.yaml(Agent Router 컨트롤러를 extension hook으로 등록하는 필수 설정)과 함께 써야 하는 파일이었기 때문.
• 다행히 기존 파드는 계속 Running이라 서비스 중단은 없었다. Deployment 롤링 업데이트의 안전망이 그대로 작동한 사례라 인상적이었다.
• 재기동 로그에서 Watching additional backend resource: inference.networking.k8s.io/v1, Kind=InferencePool을 확인하면 정상.

Phase 4 — InferencePool과 EPP

apiVersion: inference.networking.k8s.io/v1
kind: InferencePool
metadata: { name: qwen3-router, namespace: vllm }
spec:
  appProtocol: http
  endpointPickerRef:            # 이 풀의 라우팅 결정을 누가 내리는지
    kind: Service
    name: qwen3-router-epp
    port: { number: 9002 }      # gRPC ext-proc 포트
    failureMode: FailOpen       # ← 중요
  selector:
    matchLabels: { app: qwen3-0-6b-fp8 }
  targetPorts:
    - number: 8000

failureMode: FailOpen

• EPP가 응답하지 않거나 다운되면, 라우팅을 차단(FailClose)하지 않고 열어서 기본 로드밸런싱으로 폴백한다.
• EPP 장애가 곧바로 전체 서비스 장애로 번지지 않게 하는 안전장치다.
• "지능형 라우팅은 성능 최적화이지 정합성 요구사항이 아니다"라는 설계 판단이 이 한 필드에 들어 있다.

HTTPRoute는 표준 Gateway API 리소스 그대로지만 backendRefs의 kind만 다르다.

spec:
  parentRefs:
  - { group: gateway.networking.k8s.io, kind: Gateway, name: inference-gateway }
  rules:
  - backendRefs:
    - group: inference.networking.k8s.io
      kind: InferencePool                   # ← kind: Service였다면 그냥 k8s 기본 LB
      name: qwen3-router
      weight: 1
    matches:
    - path: { type: PathPrefix, value: / }
    timeouts: { request: 300s }             # LLM 생성이 길어질 수 있어 넉넉하게

weight가 왜 있나

• backendRef가 하나뿐이면 의미 없지만, 예를 들어 estimate 모드 EPP와 precise 모드 EPP를 가진 InferencePool 2개를 동시에 두고 카나리 테스트하는 것이 이 필드로 가능하다.
• 라우팅 정책 자체를 A/B 테스트할 수 있다는 뜻이다.

Phase 5 — Precise 모드 활성화

# vLLM Deployment patch
args:
  - ... \
    --enable-prefix-caching \
    --kv-events-config '{"enable_kv_cache_events": true, "publisher": "zmq",
                         "endpoint": "tcp://*:5557",
                         "topic": "kv@$(POD_NAME)@Qwen3-0.6B-FP8"}'
ports:
  - { containerPort: 5557, name: kv-events }
env:
  - name: POD_NAME
    valueFrom: { fieldRef: { fieldPath: metadata.name } }   # downward API

• topic의 $(POD_NAME)은 K8s가 컨테이너 시작 전에 실제 파드 이름으로 치환한다 → kv@qwen3-0-6b-fp8-8554fbd6d7-vkk2k@Qwen3-0.6B-FP8
• EPP는 이 토픽 형식 kv@<pod-id>@<model> 으로 어느 파드가 보낸 이벤트인지 구분한다
• EPP 로그에서 Connected subscriber socket: tcp://<PodIP>:5557이 두 파드 모두에 대해 뜨면 구독 성공

EPP 플러그인 설정도 precise 파이프라인으로 바뀐다.

token-producer                    ← 별도 tokenizer 사이드카 없이
                                     기존 vLLM 서비스의 /v1/completions/render를 그대로 재사용
      ↓
precise-prefix-cache-producer     ← KV-블록 인덱스 소유
      ↓
prefix-cache-scorer               ← 정밀 KV 이벤트 기반 스코어링

검증 결과 : 동일한 긴 prompt를 6회 반복 전송 → 6회 전부 같은 파드(10.42.0.232)로만 라우팅되고 다른 파드(.233)는 한 번도 선택되지 않았다. 46 쿼리 delta가 매번 같은 파드에서만 발생했다고 기록돼 있다.

---

실습 자료 ③ 그래서 정말 빨라졌나

Phase 6에서 직접 Service 호출(baseline)과 Gateway 경유(precise routing)를 동일 파라미터로 짝지어 측정한 결과다. 이번 주 자료에서 가장 중요한 표라고 생각한다.

지표	직접 호출 (round-robin)	Gateway 경유 (precise prefix-cache)
Prefix cache 적중률	63.9% (40,896 / 64,005)	68.75% (44,000 / 64,005)
파드 간 쿼리 분산	42% / 58% (거의 균등)	62% / 38% (한쪽에 몰림 = 캐시 어피니티)
Mean TTFT	59~66 ms	67~69 ms
P99 TTFT	113~151 ms	148~173 ms
Throughput	3.94.1 req/s	4.04.1 req/s (동일)

캐시 적중률은 올랐는데 TTFT는 오히려 늘었다

• 적중률 +4.9%p는 명확한 개선이다. 분산 비율(62/38)에서도 어피니티 효과가 드러난다.
• 그런데 TTFT는 소폭 증가했다. Gateway(Envoy) → EPP(ext-proc gRPC 스코어링) 홉이 추가되면서 생기는 고정 오버헤드 때문이다.
• 이 모델(Qwen3-0.6B)은 TPOT가 이미 ~15ms로 매우 빨라서 절대 지연시간이 작다. 그래서 라우팅 오버헤드의 상대적 영향이 두드러지게 나타났다.

이 결과가 알려주는 것

• "파드 2개 + 작은 모델" 규모에서는 precise 라우팅의 캐시 이득이 라우팅 오버헤드를 상쇄할 만큼 크지 않다.
• Precise routing의 진짜 이점은 파드 수가 많아 라운드로빈이 우연히 캐시를 못 맞출 확률이 높아지는 환경(replica 8개 이상, 큰 모델이라 cache-miss 재계산 비용이 큰 경우)에서 나타난다.
• Week5의 "최적화는 움직이는 표적"이라는 말이 다시 확인된다. 기법의 효과는 규모에 종속된다.
• 자료가 좋은 결과만 싣지 않고 "오히려 느려졌다"를 그대로 적어둔 점이 가장 배울 만했다. 벤치마크는 기대를 확인하는 도구가 아니라 기대를 깨는 도구라는 걸 다시 느꼈다.

---

실습 자료 ④ 분산 트레이싱으로 오버헤드를 정량화하기

"오버헤드 때문"이라는 설명을 숫자로 뒷받침하는 단계다. Jaeger + OTel Collector를 붙인다.

vLLM(prefill/decode) ──┐
EPP(llm-d-router) ─────┼── OTLP/gRPC:4317 ──▶ OTel Collector ──▶ Jaeger (in-memory)
                        │   (/metrics 스팬 필터링)                    │
                                                                     ▼
                                                              Jaeger UI :16686

# EPP (helm values)
router:
  tracing:
    enabled: true
    otelExporterEndpoint: "http://otel-collector.vllm.svc.cluster.local:4317"
    sampling:
      sampler: "parentbased_traceidratio"
      samplerArg: "1.0"       # lab 트래픽이 적으니 100% (운영에서는 0.1 권장)

# vLLM (Deployment patch)
args:
  - ... --otlp-traces-endpoint http://otel-collector.vllm.svc.cluster.local:4317 \
        --collect-detailed-traces all

결과 — 단일 traceID(총 450.44ms, 서비스 2개, 스팬 13개)

스팬	Self	Total	비고
llm-d-router/epp: gateway.request	1.28 ms	450.44 ms	루트. 나머지는 전부 vLLM 대기
vllm-decode: llm_request	448.01 ms	448.01 ms	전체의 99.46%
tokenize_render	1.04 ms	—	token-producer가 /render 호출
produce_precise_prefix_cache	0.02 ms	—
prefix-cache-scorer	84 µs	—
kv-cache-utilization-scorer	75 µs	—
queue-scorer	1 µs	—
pick_endpoints	5 µs	—	max-score-picker

EPP 오버헤드는 전체 요청의 0.54%

• Phase 6에서 관찰한 "게이트웨이 홉으로 인한 TTFT 소폭 증가"가 정량적으로는 매우 작은 수준임이 확인된다.
• 스코어러 3종은 전부 마이크로초 단위다. 실제 비용은 스코어링 연산이 아니라 tokenize_render(1.04ms)와 gRPC 왕복이었다.
• 예상과 달리 EPP 스팬과 vLLM 스팬이 하나의 트레이스로 연결됐다고 한다. Envoy가 별도 설정 없이도 traceparent 헤더를 그대로 통과시켜준 덕분이다.
• "느려진 것 같다"에서 멈추지 않고 어디에서 얼마가 쓰였는지까지 내려간 과정이 이번 자료에서 제일 좋았던 부분이다.

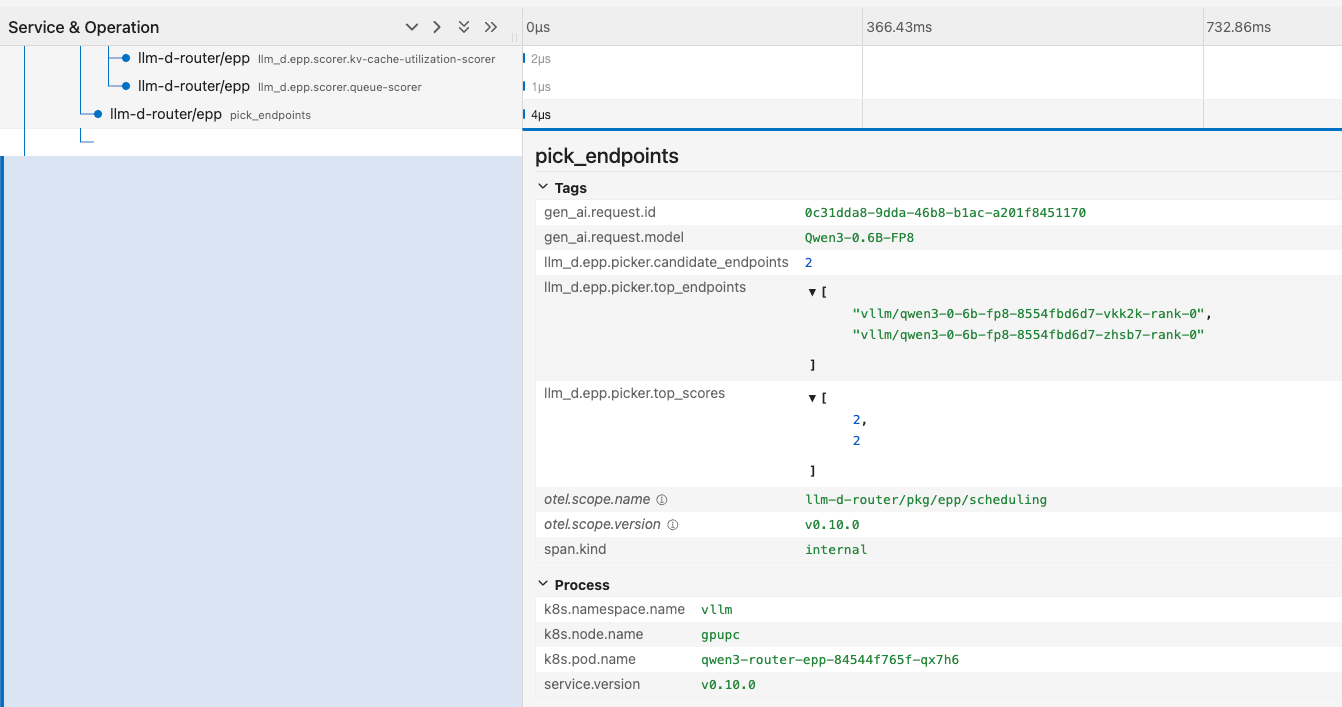

pick_endpoints 스팬의 태그를 열어보면 EPP가 실제로 무슨 판단을 했는지가 그대로 보인다.

태그	값	의미
gen_ai.request.model	Qwen3-0.6B-FP8	요청 모델
llm_d.epp.picker.candidate_endpoints	2	후보 파드 수
llm_d.epp.picker.top_endpoints	[vkk2k-rank-0, zhsb7-rank-0]	최고 점수 파드 목록
llm_d.epp.picker.top_scores	[2, 2]	동점

동점(2, 2)이 말해주는 것

• prefix-cache-scorer : 이 prompt가 어느 파드 캐시에도 안 걸린 신규 prompt라 두 파드 모두 0점 (가중치 3이어도 0 × 3 = 0)
• kv-cache-utilization-scorer + queue-scorer : 두 파드 모두 유휴(Running: 0 reqs)라 둘 다 만점
• 결과적으로 0 + 1 + 1 = 2로 정확히 동점 → 캐시가 없으면 EPP는 그냥 로드밸런서로 퇴화한다.
• 이게 나쁜 게 아니다. 변별할 근거가 없을 때 안전하게 균등 분산하는 것이 옳은 동작이다.

---

실습 자료 ⑤ 배선 확인 — 요청 하나가 지나는 길

마지막으로 리소스들이 실제로 어떻게 엮여 있는지 확인하는 절이다.

Gateway (inference-gateway, 192.168.254.240)     ← MetalLB가 할당, Programmed=True
   │
   ▼
HTTPRoute (qwen3-router)                          path "/" 전체 매칭
   │  backendRef → InferencePool
   ▼
InferencePool (qwen3-router)                      endpointPickerRef → EPP Service:9002
   │
   ▼
EPP (qwen3-router-epp, 10.42.0.17:9002)           스코어링 후 최종 파드 선택
   │
   ▼
vLLM Pod (10.42.0.19:8000 / 10.42.0.20:8000)

kubectl get deploy -n vllm qwen3-router-epp -owide
NAME               READY   IMAGES                                                  SELECTOR
qwen3-router-epp   1/1     ghcr.io/llm-d/llm-d-router-endpoint-picker:v0.10.0       llm-d-router-gateway=qwen3-router-epp

# EPP 실행 인자
Args:
  --pool-name qwen3-router
  --pool-namespace vllm
  --pool-group inference.networking.k8s.io
  --config-file /config/precise-plugins.yaml      # ← Phase 5에서 precise로 전환
  --grpc-health-port 9003
  --tracing=true

Envoy 데이터플레인의 액세스 로그를 보면 EPP가 요청마다 다른 파드를 고른 흔적이 남는다.

{"route_name":"httproute/vllm/qwen3-router/rule/0/match/0/*",
 "upstream_cluster":"httproute/vllm/qwen3-router/rule/0",
 "upstream_host":"10.42.0.19:8000", "duration":2068, "response_code":200, ...}
{"route_name":"httproute/vllm/qwen3-router/rule/0/match/0/*",
 "upstream_cluster":"httproute/vllm/qwen3-router/rule/0",
 "upstream_host":"10.42.0.20:8000", "duration":2080, "response_code":200, ...}

upstream_cluster는 같은데 upstream_host가 다르다

• 같은 HTTPRoute 규칙에서 파생된 동일한 클러스터인데 실제 접속 대상은 .19와 .20이 섞여 나온다.
• 정적으로 고정된 엔드포인트 목록이 없고 EPP의 ext-proc이 매 요청 동적으로 지정하기 때문이다. 앞서 본 ORIGINAL_DST 트릭이 로그로 드러나는 순간이다.
• downstream_local_address가 :10080인 것도 눈여겨볼 만하다. Envoy Gateway가 비루트 권한으로 뜨기 때문에 Gateway에 선언한 80번 포트를 내부적으로 10080으로 매핑해 리스닝하고, Service에서 다시 80으로 노출한다.

vLLM 파드 로그에는 두 종류의 요청이 섞여 찍힌다.

POST /v1/completions/render    ← 10.42.0.17 (EPP 파드) : token-producer의 토큰화 호출
POST /v1/completions           ← 10.42.0.225 (Envoy 파드) : 실제 추론

토큰화 호출과 추론 호출이 다른 파드에 떨어져도 문제없다

• /render는 EPP가 Service를 통해 부르는 것이라 k8s round-robin으로 아무 파드나 간다.
• 토큰화는 어느 파드든 같은 토크나이저를 쓰므로 결과가 동일하다.
• 실제 추론 파드 선택만 EPP 스코어가 결정한다.
• 자료에도 "왜 파드가 2개나 찍혔나"라는 의문이 그대로 적혀 있는데, 두 흐름이 원래 별개였던 것이다. 로그를 읽을 때 출발지 IP를 먼저 보는 습관이 필요하다는 교훈.

---

---

Part 4. 두 라우터는 경쟁 관계인가

자료를 읽는 내내 "Agent Router"와 "llm-d Router" 둘 다 라우터라고 불려서 헷갈렸다. 결론은 레이어가 다르다는 것이다.

항목	Tier 1 · Agent Router	Tier 2 · llm-d Router
위치	에이전트/앱 앞단(Edge)	vLLM 클러스터 내부
문제 정의	여러 외부 provider를 어떻게 통합할까	같은 모델 N개 파드 중 어디로 보낼까
라우팅 근거	모델명, 프로바이더 가용성, 쿼터	KV 캐시 지역성, 큐 깊이, 우선순위
구조	설정 계층(Agent Router) + 트래픽 계층(Envoy)	Proxy(데이터 플레인) + EPP(라우팅 엔진)
핵심 기능	통합 API, 키 보관, fallback, 토큰 한도, MCP 도구 통합, 모델명 가상화	prefix-cache 인지, 부하 인지, flow control
최적화 대상	이기종(heterogeneous) 프로바이더	동종(homogeneous) 모델 서빙 인프라

둘은 함께 쓰인다

• Agent Router는 자체 호스팅 모델에 대해 InferencePool 을 지원한다. 바로 여기서 llm-d의 EPP와 연결점이 생긴다.
• 실제로 7W-2 자료의 Phase 1~4가 Envoy Gateway + Agent Router 위에 llm-d의 EPP를 얹는 구성이었다.
• 즉 GAIE(Gateway API Inference Extension)라는 표준이 둘의 접점이다. 게이트웨이 구현체는 갈아끼울 수 있고, EPP만 llm-d 것을 쓰면 된다.

---
