Helm의 구성 요소

Helm의 구성 요소 (컴포넌트)​

Helm CLI​

  • 로컬 시스템에서 실행되는 클라이언트 도구이다.
  • 차트 설치, 업그레이드, 롤백 등의 작업을 수행한다.

Chart​

  • Helm을 통해 애플리케이션을 설치할 떄 쿠버네티스 클러스터에 필요한 객체들을 생성하기 위한 파일들의 '집합'이다.
  • 애플리케이션을 설치하기 위한 모든 Instruction과 템플릿을 포함하고 있다.
  • Template
    • 이미지 이름, 레플리카 수 등을 하드코딩하지 않고 템플릿 형태 변수로 관리한다. (마치, JSTL를 사용해 JSP를 동적으로 만드는 것처럼)
  • values.yaml
    • 차트의 설정값을 담고있는 파일이다. 즉, Template에 동적으로 주입할 값들을 담고있는 파일이다.
    • 사용자는 주로 이 파일만 수정하여 배포 환경에 맞게 커스터마이징한다.

Release​

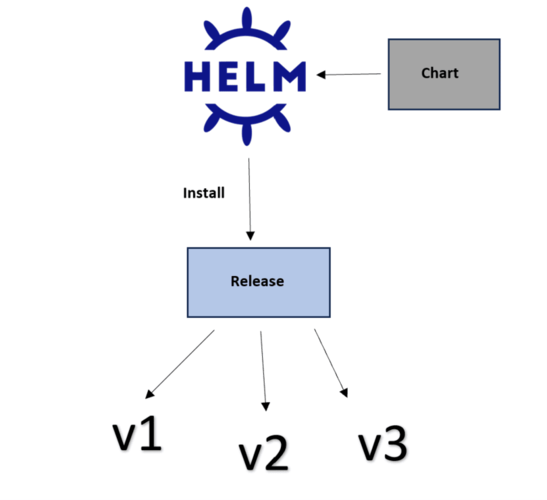

helm-components1

  • Chart가 쿠버네티스 클러스터에 적용되어 생성된 '인스턴스'이다.
  • 하나의 차트를 사용하여 여러 개의 Release를 생성할 수 있다.
    • Java에서 Class로 여러 인스턴스를 찍어내는 것을 생각해보면 이해가 쉽다.
  • 각 Release는 독립적으로 추적되고 관리된다.

Revision​

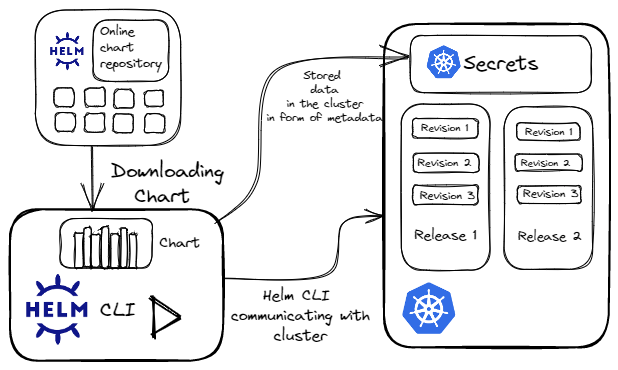

helm-components2

  • Release의 '스냅샷'이다.
  • 애플리케이션에 변경 사항(이미지 업데이트, 설정 변경 등)이 발생할 때마다 새로운 리비전 번호가 생성되어 이력을 관리한다.

Metadata Storage​

  • Helm은 설치된 Release, 사용된 Chart, Revision 상태 등의 데이터를 저장해야 한다.
  • 이를 로컬 컴퓨터에 저장하는 것은 옳지 않다.
  • 이에 Helm은 이를 Release별로 클러스터 내부의 Secrets에 저장한다.
  • 이에, 협업하는 이들이 모두 같은 데이터에 접근하는 것이 보장되며 데이터 또한 클러스터가 유지되는 한 안전하게 보존된다.

Repository & Artifact Hub​

  • 레포지토리는 Docker Hub처럼 Helm 차트를 공유하고 다운로드할 수 있는 공용 저장소이다.
    • 가장 대표적인 레포지토리 - Bitnami(현재 유료로 바뀌었다고 들음..)
  • Artifact Hub: Bitnami, AppsCode 등의 여러 공급자의 차트를 한곳에서 검색할 수 있는 중앙 허브이다.

예시​

단순 NGINX 예시​

폴더 구조

my-nginx/
├── Chart.yaml          # 차트의 메타데이터 (이름, 버전 등)
├── values.yaml         # 사용자가 설정할 수 있는 기본값 (변수)
└── templates/          # 실제 쿠버네티스 리소스 파일들 (템플릿)
    ├── deployment.yaml
    └── service.yaml
  • 이 구조에서 추가적으로 charts/ 라는 디렉토리가 존재할 수 있는데 여기에는 Chart.yaml이 의존하는 다른 차트들이 포함되어있다.

Chart.yaml

apiVersion: v2
name: my-nginx
description: A simple NGINX Helm chart
type: application
version: 0.1.0
appVersion: "1.16.0"
  • apiVersion: Helm 3부터는 v2를 사용한다. (Helm 3 부터 dependencies, type 필드가 추가되면서 도입됨)
  • appVersion: 애플리케이션의 버전
  • version: 차트의 버전
  • type: application(애플리케이션 배포용 차트), library(다른 차트 작성을 돕는 유틸리티 제공용 차트)
  • dependencies: 애플리케이션 차트가 의존하는 다른 차트를 정의
    • 예: 워드프레스 차트가 MariaDB 차트를 의존성으로 포함하여 구성됨
  • 기타: keywords(검색용), maintainers(관리자 정보), home/icon (프로젝트 URL 및 아이콘)

values.yaml

replicaCount: 2

image:
  repository: nginx
  tag: "stable"
  pullPolicy: IfNotPresent

service:
  type: NodePort
  port: 80

deployment.yaml

apiVersion: apps/v1
kind: Deployment
metadata:
  name: {{ .Chart.Name }}-deployment
  labels:
    app: {{ .Chart.Name }}
spec:
  replicas: {{ .Values.replicaCount }}  # values.yaml의 2가 들어감
  selector:
    matchLabels:
      app: {{ .Chart.Name }}
  template:
    metadata:
      labels:
        app: {{ .Chart.Name }}
    spec:
      containers:
        - name: {{ .Chart.Name }}
          image: "{{ .Values.image.repository }}:{{ .Values.image.tag }}" # nginx:stable
          imagePullPolicy: {{ .Values.image.pullPolicy }}
          ports:
            - containerPort: 80

service.yaml

apiVersion: v1
kind: Service
metadata:
  name: {{ .Chart.Name }}-service
  labels:
    app: {{ .Chart.Name }}
spec:
  type: {{ .Values.service.type }}  # NodePort
  ports:
    - port: {{ .Values.service.port }}
      targetPort: 80
      protocol: TCP
  selector:
    app: {{ .Chart.Name }}

WordPress 예시 (구조 조금 더 복잡 + 조건문)​

폴더 구조

wordpress/
├── Chart.yaml           # 의존성(MariaDB) 정보가 포함됨
├── values.yaml          # WordPress 설정 + MariaDB 설정이 중첩됨
├── charts/              # 의존성 차트(MariaDB)가 다운로드되는 폴더
└── templates/
    ├── deployment.yaml  # 복잡한 조건문(if/else) 포함
    ├── service.yaml
    ├── ingress.yaml     # 외부 접속 설정 추가
    └── secrets.yaml     # 비밀번호 관리 추가

Chart.yaml

apiVersion: v2
name: wordpress
version: 9.0.0
dependencies:
  - name: mariadb       # WordPress는 MariaDB 차트를 필요로 함
    version: 7.x.x
    repository: https://charts.bitnami.com/bitnami
    condition: mariadb.enabled

values.yaml

# WordPress 설정
wordpressUsername: user
wordpressPassword: "password123"
service:
  type: LoadBalancer

# 하위 차트(MariaDB) 설정 (Helm이 자동으로 mariadb 차트에 전달)
mariadb:
  enabled: true
  auth:
    rootPassword: "secretpassword"
    database: wordpress_db

deployments.yaml

  • 이것저것 많아서, 조건문이 들어간 deployment만 첨부
apiVersion: apps/v1
kind: Deployment
metadata:
  name: {{ include "wordpress.fullname" . }}
spec:
  template:
    spec:
      containers:
        - name: wordpress
          image: {{ .Values.image.repository }}
          env:
            - name: WORDPRESS_DB_HOST
              value: {{ include "wordpress.databaseHost" . }}
            # 사용자가 외부 DB를 쓰겠다고 하면(mariadb.enabled=false), 비밀번호 로직 변경
            {{- if .Values.mariadb.enabled }}
            - name: WORDPRESS_DB_PASSWORD
              valueFrom:
                secretKeyRef:
                  name: {{ .Release.Name }}-mariadb
                  key: mariadb-password
            {{- else }}
            - name: WORDPRESS_DB_PASSWORD
              value: {{ .Values.externalDatabase.password }}
            {{- end }}
