쿠버네티스 아키텍처

아키텍처

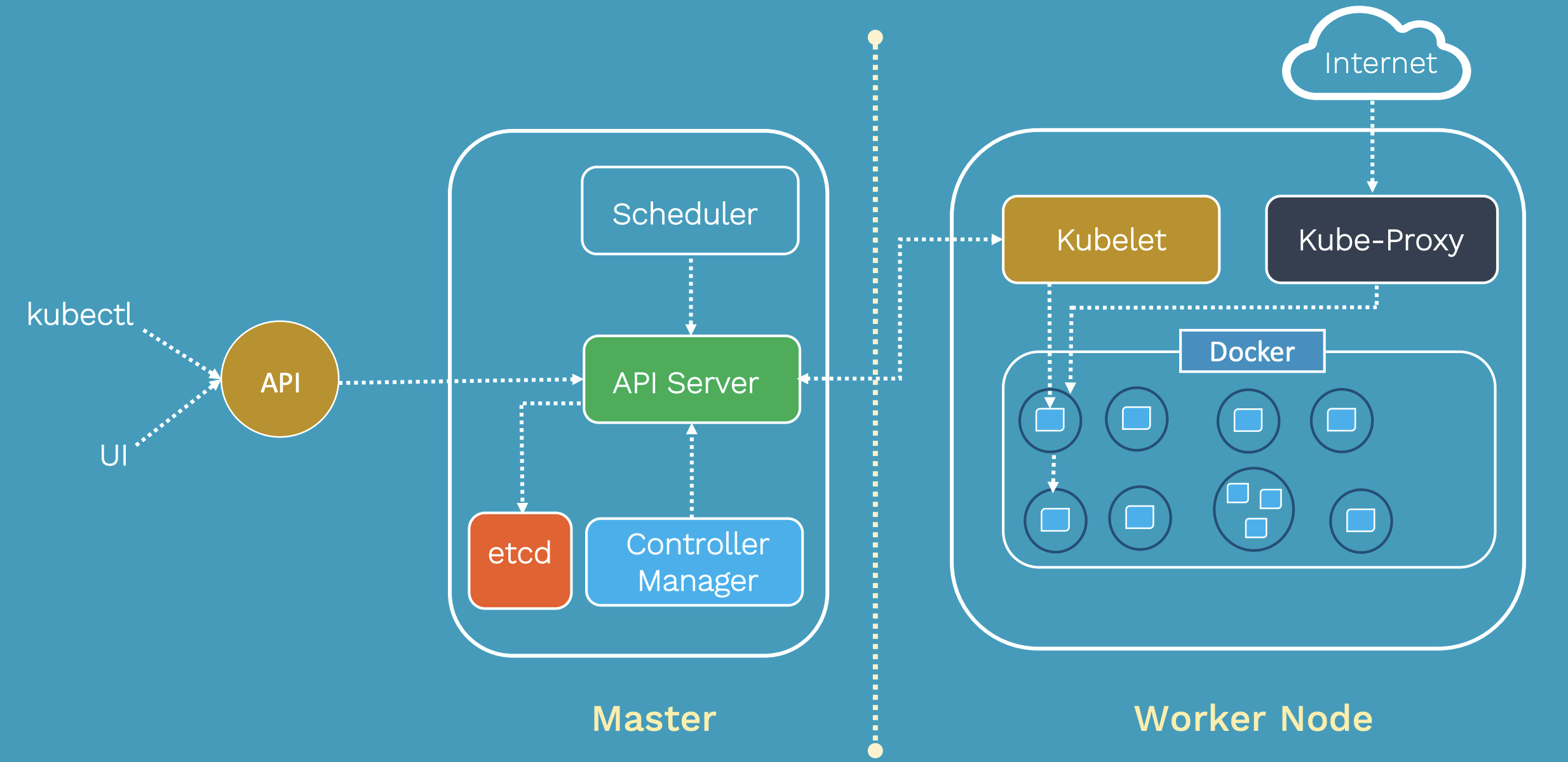

cluster-arch1

마스터 노드 (Control Plane)​

etcd​

  • 클러스터 상태 저장소 (분산 키-값 DB)
  • 예: 어떤 파드가 어느 노드에서 실행 중인지, 서비스 IP 목록, ConfigMap 데이터 등이 etcd에 기록됨

kube-apiserver​

  • 클러스터와의 모든 요청을 처리하는 게이트웨이
  • 사용자의 명령어에 따라 Controller-Manager, ETCD Cluster, kube-scheduler 를 사용하여 상호작용함
  • 예: 사용자가 kubectl get pods 명령을 실행하면 API 서버가 etcd에서 파드 정보를 조회해 결과 반환

kube-scheduler​

  • 새로운 파드를 어느 노드에 배치할지 결정
  • 예: CPU가 충분한 노드를 찾아 “Pod A → Node2”로 스케줄링

Controller Manager​

  • 다양한 컨트롤러를 실행하는 프로세스
  • 예: 사용자가 ReplicaSet에서 “파드 3개 필요”라고 지정했는데 2개만 살아있으면, ReplicaSet Controller가 파드를 하나 더 생성하도록 API 서버에 요청
    • Node Controller: 노드가 응답 없을 때 파드 재배치
      • 예: Node3가 장애로 다운되면, 그 위에 있던 파드들을 다른 노드에서 다시 실행
    • Replication Controller: 파드 수 보장
      • 예: 웹 서버 파드가 죽으면 자동으로 새 파드를 띄워 항상 3개가 유지되게 함

워커 노드 (Worker Node)​

kubelet​

  • 해당 노드의 에이전트
  • 예: API 서버가 “여기에 nginx 파드 실행해”라고 명령하면, kubelet이 containerd를 통해 컨테이너 실행 후 상태를 보고

kube-proxy​

  • 네트워크 규칙 관리, 서비스 트래픽 분산
  • 예: 외부 요청이 Service (ClusterIP)로 들어오면 kube-proxy가 iptables 규칙을 이용해 파드 A, 파드 B, 파드 C 중 하나로 분산

모든 노드 공통​

Container Runtime Engine​

  • 컨테이너 실행 담당
  • 예: containerd가 nginx 컨테이너를 실제로 OS 위에서 실행
