TLS in Kubernetes

Kubernetes에서의 TLS 통신​

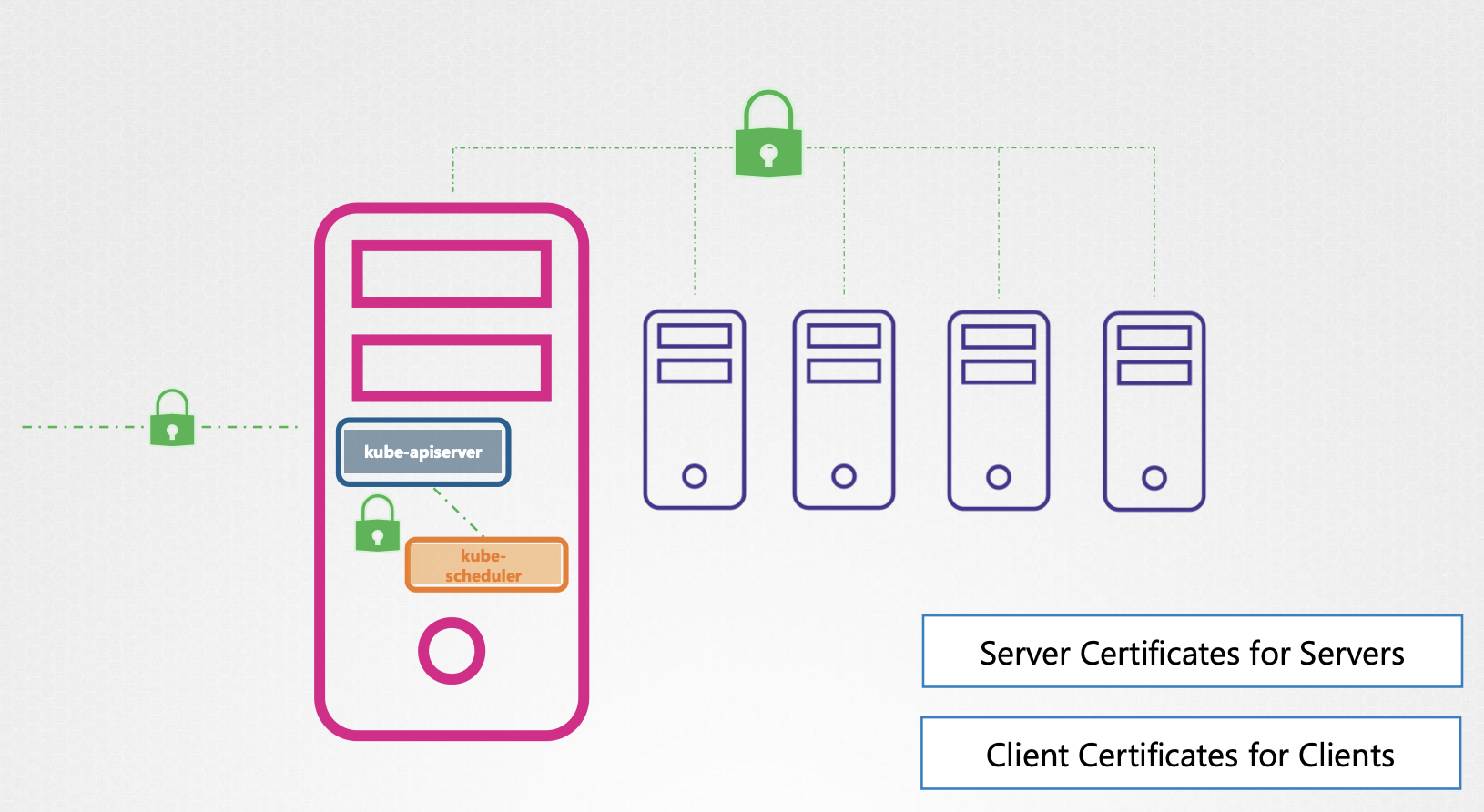

개념​

TLS1

  • 쿠버네티스는 'Node to Node', 'User to kube-apiserver'', 'kube-apiserver to kube-sceduler' 등 모든 컴포넌트 간 통신을 TLS로 한다.
  • 여기서 의문이 들 수 있다. '클러스터 내부인데 굳이 내부안에서 TLS 같은 보안 통신을 할 필요가 있나?'
  • 이러한 보안 통신을 하는 이유는 쿠버네티스는 이미 해커가 클러스터 내부에 들어와있다는 전제로 모든 것을 신뢰하지 않는 'Zero Trust' 보안 모델을 채택하기 때문이다.

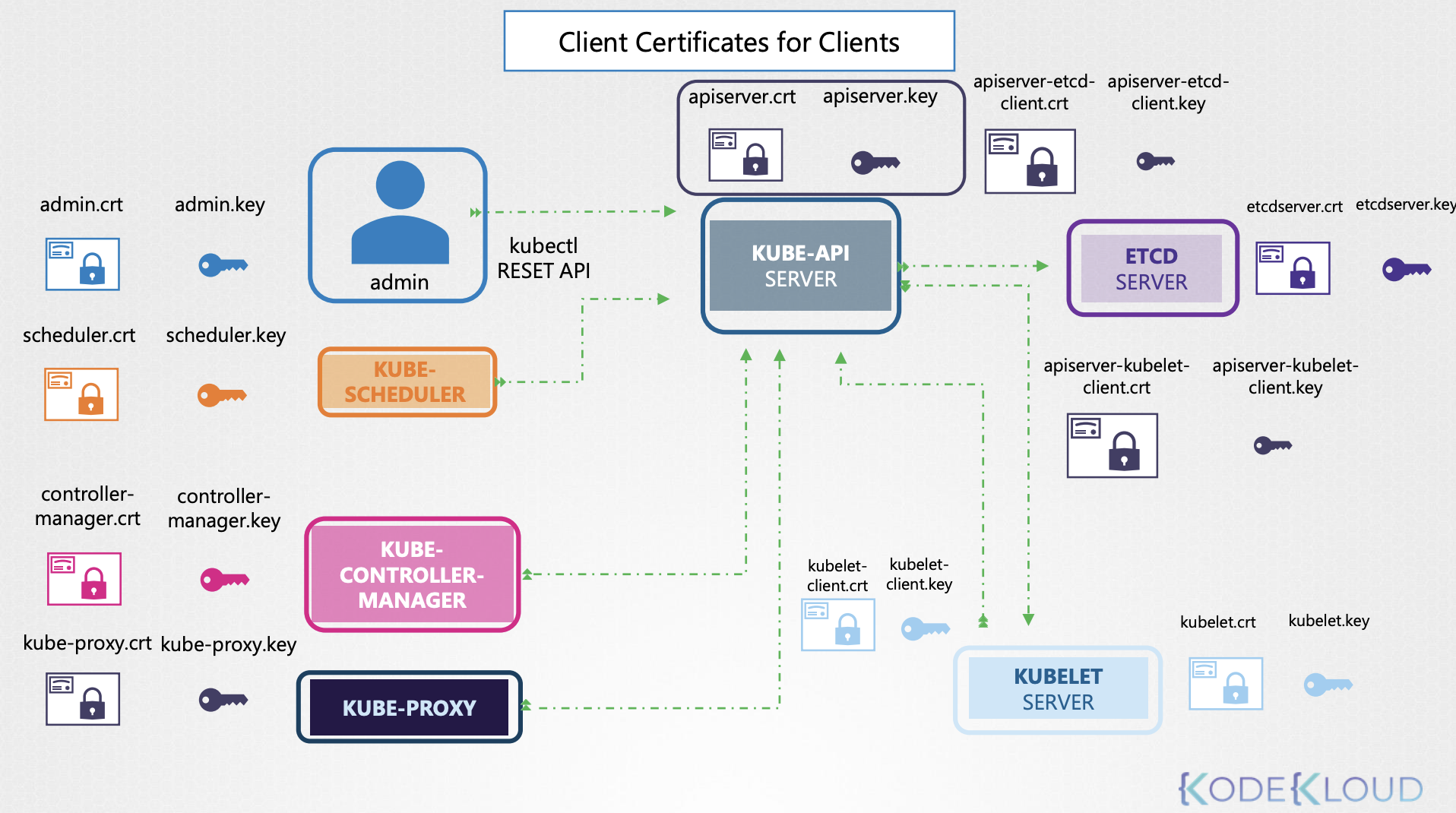

흐름도​

TLS2

Kubernetes 클러스터 내부의 인증서 종류​

1. 서버 인증서

  • 서버가 자신이 해당 서버가 맞음을 증명하는 데 사용한다. (저는 CA로 부터 서명받은 인증서가 있기 때문에 당신이 요청하고자하는 서버가 맞아요!)
  • 예: kube-apiserver, etcd, kubelet

2. 클라이언트 인증서

  • 클라이언트가 서버에 접근할 때 본인의 자격을 증명하는데 사용한다. (CSR을 서버로 보냈었고 이를 승인받아서 CA로부터 서명받은 인증서가 있기 때문에 클러스터에 접근할 수 있어요!)
  • 예: User, kube-scheduler, kube-controller-manager, kube-proxy
정보
  • 일반적인 웹 환경을 생각해보면 클라이언트의 자격 증명을 하는 '클라이언트 인증서' 조금 낯설 수 있다.
  • 왜냐하면, 일반적인 웹 페이지는 보통 클라이언트의 자격 증명을 Id/pw 로 하기 때문이다.
  • 우리에게 익숙한 인증서 기반 클라이언트 자격 증명이 존재하는데, 은행이나 공공기관에서 사용되는 '공인인증서'를 떠올려보면 된다. (공인인증서는 과거의 TLS와 같은 RSA를 사용하였다)
  • 쿠버네티스는 이러한 클라이언트 자격증명을 '클라이언트 인증서'로 하는 것이다.

3. 루트 인증서(Root Certificate, CA Certificate)

  • CA가 본인이 신뢰할만한 CA임을 증명하는 인증서
  • CA는 모든 서버/클라이언트의 인증서를 서명한다.
정보

여기서 의문이 들 수 있다. 엥? CA가 클러스터 내부에 있다고?

  • 일반적인 웹 환경에서는 몇몇 공인된 회사들이 CA역할을 하며 인증서를 발급한다.
  • 하지만, 쿠버네티스 클러스터 내부에서는 클러스터가 설치될 때(by kubeadm) /etc/kubernetes/pki/ 폴더 내부에 ca.crt와 ca.key를 생성하여 CA를 만든다.
  • 해당 CA가 모든 서버/클라이언트 인증서에 서명하는 것이다.
정보

그러면 해커가 마스터 노드에 침입해서 ca.key를 탈취하면요? (이러면 서명을 위조하여 가짜 인증서를 만들 수 있게 됨)

  • 일반적으로는 /etc/kubernetes/pki/ca.key는 600(소유자만 읽기/쓰기 가능)으로 설정되어있고 소유자는 root이다.
  • 즉, 해커가 root 권한을 얻지 못한다면 ca.key를 얻을 수 없다.
  • 근데, 마스터 노드에 침입할 정도라면 root 권한도 얻을 수 있지 않을까?
  • 이 때문에 금융권과 같은 매우 높은 보안이 필요한 쿠버네티스 환경에서는 ca.key를 HSM과 같은 전용 하드웨어 보안 장치에 둔다. (HSM 외에도 여러 보안 use case가 존재)

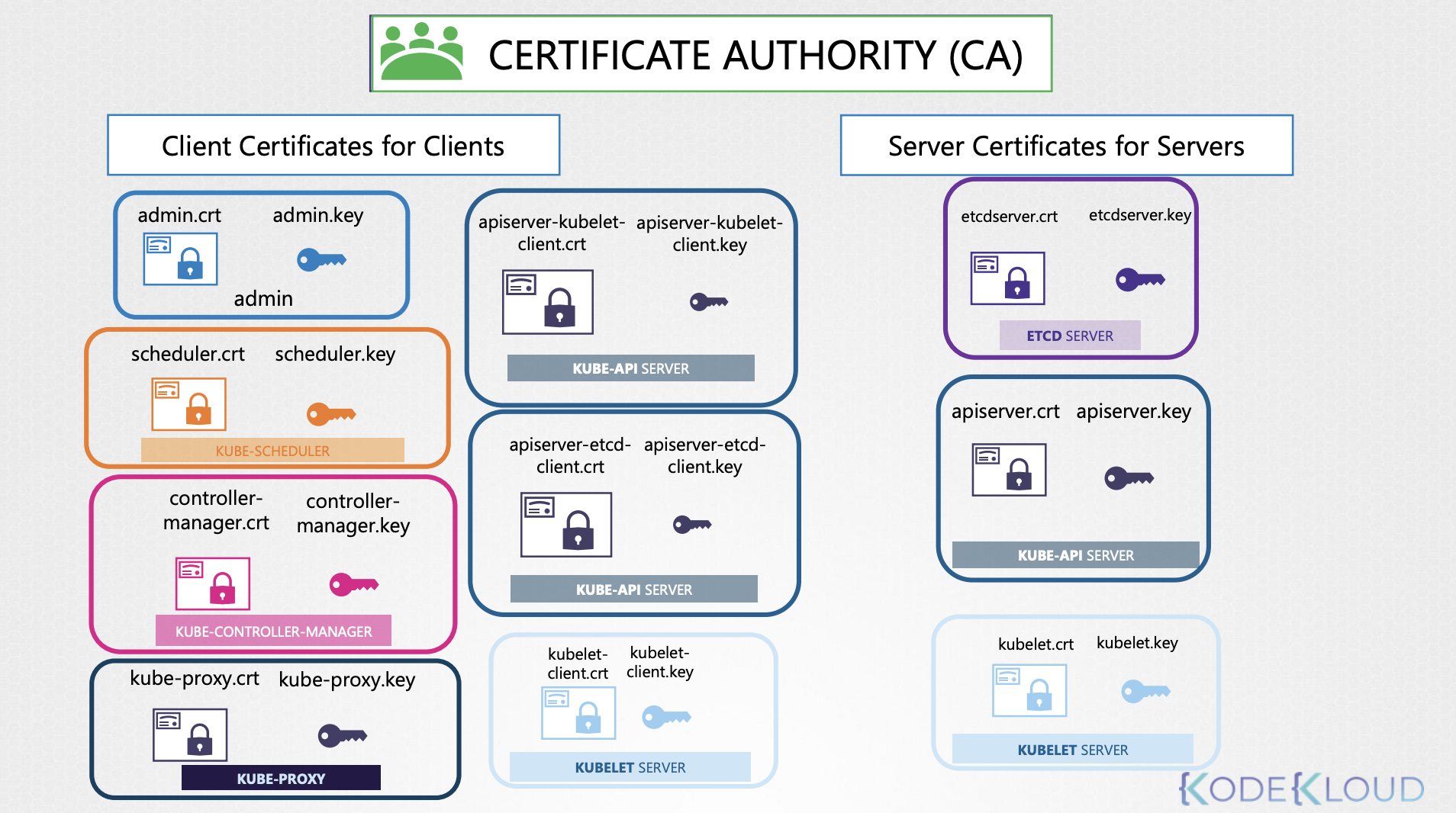

Kubernetes 구성 요소별 인증서​

TLS3

Server Certificates

  • kube-apiserver, etcd, kubelet 등이 '요청을 받는' 역할을 수행하므로 '서버 인증서'가 필요하다.

Client Certificates

  • User(admin), kube-scheduler, kube-controller-manager, kube-proxy 는 kube-apiserver로 '요청을 하는' 역할이므로 '클라이언트 인증서'가 필요하다.
  • 추가적으로 kube-apiserver는 etcd와 통신하는 유일한 컴포넌트이며, 이 때, kube-apiserver는 etcd로 '요청을 하는' 역할이므로 '클라이언트 인증서'가 필요한데, 이때 하나의 인증서로 클라이언트/서버 모두 가능하다. (하지만, 따로 관리하는 것이 표준)
  • kubelet 또한 '요청을 받는' 역할과 '요청을 하는' 역할 모두 수행한다. 이때kube-apiserver와 같이 1개의 인증서로 클라이언트/서버 모두 사용해도 되고, 따로 관리해도 된다. (하지만, 따로 관리하는 것이 표준)

CA

  • 기본적으로 쿠버네티스 설치(by kubeadm)시 /etc/kubernetes/pki/ 폴더 내부에 ca.crt와 ca.key를 생성하여 CA를 만든다.
  • 원한다면, etcd 전용 CA를 별도로 둘 수 있다.

(중요) 과정 요약​

팁
  1. 유저가 유저 개인키를 생성함
  2. 유저 개인키로 CSR을 생성함
    • CSR 구성 요소 (아래 요소들이 다같이 base64로 인코딩 되어 있음)
      • CN(Common Name)값: 유저 이름(이게 RBAC의 사용자 name을 구분하는 기준이다)
      • 유저 공개키
      • CN 과 유저 공개키를 유저 개인키로 서명(암호화)한 값
  3. CSR을 base64로 (한번 더)인코딩해서 쿠버네티스 CSR 객체 포맷에 맞게 바꾼 뒤 이 객체를 클러스터에 생성한다. (유저가 가지고잇던 다른 자격증명이 있다면 CSR 객체를 만들고, 없다면 CSR yaml을 관리자에게 보내 관리자가 CSR 객체를 만든다)
  4. CSR을 클러스터가 알아서 검증함 (자동)
    • (base64 디코딩을 2번하고) 유저 공개키로 서명을 풀어봄 -> 음 지금 이 CSR을 보낸 녀석은 개인키를 가지고 있군 (보낸 시점까지는!!) -> 관리자에게 넘겨도 되겠구만
  5. 클러스터 관리자가 CSR을 approve함 (수동)
    • 여기서 approve하면, CSR을 CA 개인키로 서명하여 인증서가 생성됨
  6. 인증서와 CA 공개키는 관리자에게 받음(직접 받든 아니면 EKS처럼 어떤 자동화 장치가 마련되어 있던)
  7. 이제 유저는 kubeconfig로 kubectl 명령어로 클러스터에 요청을 보냄 (여기서 TLS 핸드셰이크 이루어짐)
    1. api-server는 유저에게 ca에게 서명받은 api-server 인증서를 보여줌
    2. 유저가 가진 ca 공개키로 검증 (지금 요청을 보내는 목적지가 내가 보내려는 목적지가 맞구만 -> 중간자 공격이 없구만)
    3. 유저는 본인이 ca에게 서명받은 인증서를 api-server로 보냄
    4. api-server는 본인이 가진 ca 공개키로 서명을 검증함 (ca가 검증한 유저가 맞구만)
    5. 하지만, 아직 api-server는 해당 요청을 보낸 주체가 인증서의 주체인지 검증하지 못했다.
    6. api-server는 랜덤 챌린지를 유저에게 보낸다.
    7. 유저는 본인의 개인키로 챌린지에 서명해서 api-server에 보낸다.
    8. api-server는 서명된 챌린지를 유저 인증서에 있던 공개키로 검증한다. (지금 이 순간에도 개인키를 가진것을 보면 요청을 보내는 녀석이 유저 인증서의 소유주가 맞구만)
  8. 인증 끝 (이제 인가 시작)
