Service

Service​

Service의 역할​

  • Service는 애플리케이션 내부 구성 요소(Pod)와 외부 구성 요소 간 통신을 가능하게 한다.
    • 정확히 말하면 외부 -> Pod 통신을 가능하게 한다. (Inbound)
    • Service가 없어도 Pod -> 외부 통신은 CNI 플러그인(Calico, Flannel 등)에서 SNAT을 지원하기 때문에 가능하다.
    • Pod의 경우 (CNI로 구현된) 클러스터 내부 가상 네트워크에 속해있으며, 기본적으로는 클러스터 내부에서만 접근 가능하다.
    • 이를 외부에서 접근할 수 있게 해주는 것이 Service이다.
  • Service는 애플리케이션을 다른 애플리케이션과 연결하는데 도움을 준다.
    • Service는 동일한 기능을 하는 여러 Pod를 하나의 논리적 그룹으로 묶어, 내부 또는 외부 요청을 Load Balancing하여 전달하는 주체이다.
    • 이를 통해 Pod가 재시작되거나 IP가 변경되어도 다른 애플리케이션은 Service의 DNS 이름(ex: myapp-service.default.svc.cluster.local)로 일관되게 접근할 수 있다.
    • 즉, Service는 Pod간 통신을 위한 안정적이고 일관된 네트워크 엔드포인트를 제공한다.
  • Service는 애플리케이션 내의 마이크로서비스 간의 느슨한 결합(Loose Coupling)을 가능하게 한다.
    • 다른 역할을 하는 각 Pod들이 직접 연결되지 않고 Service라는 매개체를 두고 연결되기 때문이다.

헷갈리기 쉬운 부분​

경고

관용적으로 Service, Deployment, ReplicaSet을 함께 사용하기 때문에, Service는 Deployment나 ReplicaSet에 연결되는 것 아닌가? 라고 착각하기 쉽지만, Service는 Pod에 연결되며, 일관된 연결과 로드밸런싱을 제공해줄 뿐이다.

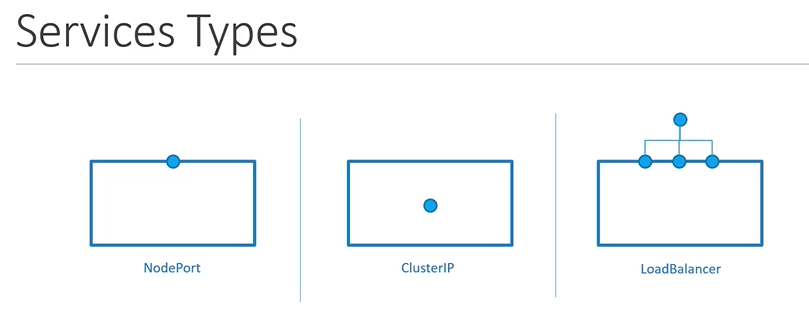

Service의 유형​

service1

NodePort​

개념​

  • Node의 특정 포트(30000 ~ 32767)을 열어두고 해당 포트로 들어온 요청을 Pod들의 논리적 집합으로 포워딩(프록시) 해주는 Service 타입이다. (마치 포트포워딩을 하는 것 처럼)
    • NodePort로 들어오는 요청이 Service의 ClusterIP로 포워딩되며, Service는 Pod들로 요청을 분배한다.
  • NodePort 타입은 기본적으로 ClusterIP 타입을 포함한다.
    • NodePort는 사실상 ClusterIP의 상위 wrapper이다.

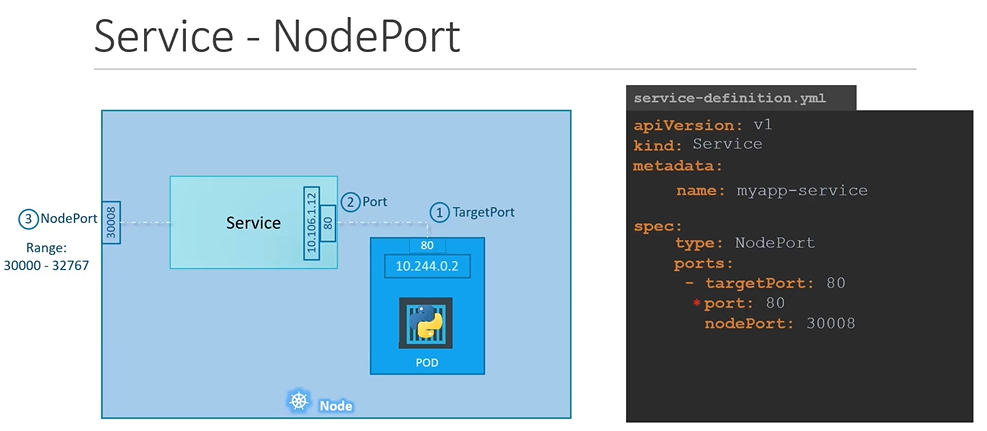

Yaml​

service2

apiVersion: v1
kind: Service
metadata:
  name: myapp-service
spec:
  types: NodePort
  ports:
  - targetPort: 80
    port: 80
    nodePort: 30008
  selector:
    app: myapp
    type: front-end
  • apiVersion: v1
  • kind: Service
  • spec
    • types: NodePort
    • ports(Array)
      • targetPort: 트래픽이 최종적으로 전달될 Pod의 포트
        • 입력하지 않는다면 port와 같은 것으로 간주됨
      • port: Service(ClusterIP)가 Pod의 targetPort로 포워딩하는 포트
        • 유일한 필수 입력 요소
      • nodePort: Service(ClusterIP)와 연결되는 Node의 포트 (30000 ~ 32767)
        • 입력하지 않는다면 30000 ~ 32767 포트 중 가용 가능한 포트가 자동 할당됨
      • 하나의 Service에서 이러한 (targetPort, port, nodePort) 세트를 여러개 가질 수 있다.
    • selector
      • 여기서 Deployment나 ReplicaSet과 살짝 다르다.
      • matchLabels를 작성하지 않고 바로 labels의 key: value를 작성한다.
kubectl create -f service-defination.yaml
  • yaml을 적용하여 Service 객체를 생성할 수 있다.
  • cf) create와 apply의 차이
    • create는 '생성'만 담당, 만약 이미 존재할 경우 에러 생김
    • apply는 '변경사항 적용'을 담당, 존재하지 않을 경우 새로 생성하고, 존재할 경우 변경 사항이 있다면 반영, 변경 사항이 없다면 유지한다.
kubectl get services
  • default 네임스페이스의 Service들을 조회한다.

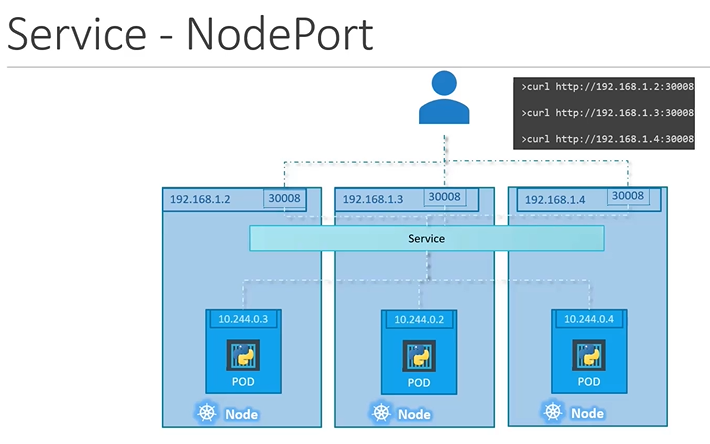

다중 노드 환경 아키텍처​

service3

  • 모든 Node의 해당 포트가 Service로 연결되며, Service는 Pod들로 트래픽을 분배한다.

ClusterIP​

개념​

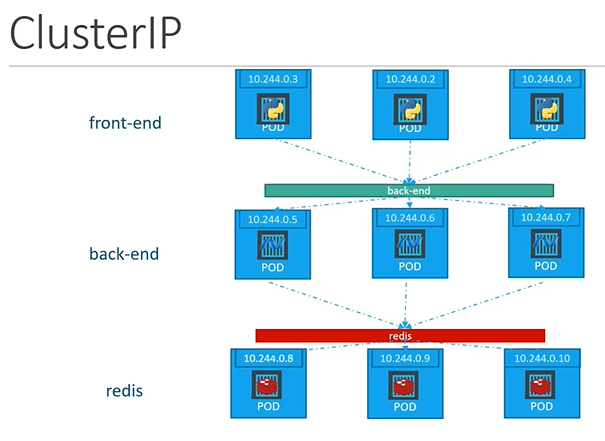

service4

  • 애플리케이션 내에서 여러 시스템이 서로 통신해야하는 경우가 있다. (프론트엔드-백엔드, 백엔드-데이터베이스, 메시지 큐 등)
  • 클러스터 내에서 Pod 간 통신은 각 Pod의 IP를 통해서 가능하지만, Pod의 IP는 고정되지 않기 때문에 안정적인 통신 엔드포인트로 사용하기 어렵다.
  • 또한 예를 들어 백엔드 Pod가 3개 있다고 했을 때, 프론트엔드 Pod는 어떤 백엔드 Pod와 통신해야하는지 판단하기 여렵다. (부하 분산이나 가용성을 고려할 수 없기 때문)
  • 이러한 문제를 해결해주는 객체가 Service이다.
  • 이러한 내부 시스템간 통신은 외부로 노출시킬 필요가 없으며, 오히려 노출 시 보안적 위험성만 커질 수 있다. 이처럼 클러스터 내부에서만 통신하도록 설정하는 Service 타입이 ClusterIP이다.

Yaml​

# service-definition.yaml
apiVersion: v1
kind: Service
metadata:
  name: back-end
spec:
  types: ClusterIP
  ports:
  - targetPort: 80
    port: 80
  selector:
    app: myapp
    type: back-end
  • spec
    • types: ClusterIP
    • ports
      • targetPort와 port만 존재한다.
  • 나머지는 NodePort 타입과 같다.
kubectl create -f service-definition.yaml
  • 작성한 yaml 파일을 적용하여 ClusterIP 타입 Service 를 생성한다.
kubectl get services
  • default 네임스페이스의 Service 객체들을 조회한다.

LoadBalancer​

개념​

  • 외부에서 애플리케이션에 접근할 때, NodePort 타입의 Service를 사용할 수도 있지만, 이 방식에는 몇가지 한계가 있다.
  • 첫번째로, 사용자는 http://192.168.56.70:30035와 같은 주소보다는 도메인 기반 URL로 접근하기를 원한다. (물론, 도메인을 구매하고 DNS 설정을 통해 매핑할 수는 있지만, 비용과 관리의 책임이 들어나며, 여전히 두번째 문제점을 해결하지 못한다)
  • 두번째로, NodePort는 클러스터 내 여러 노드 중 하나의 노드 주소와 포트를 통해 접근한다. 예를 들어 노드가 3개(192.168.56.70, 192.168.56.71, 192.168.56.72)라면, 사용자는 이 중 하나로 직접 접근해야 한다. 특정 노드가 장애를 일으키거나 과도한 트래픽을 받는 경우 요청을 자동으로 다른 노드로 분산할 수 없다.
  • 이러한 문제를 해결하기 위해 별도의 VM을 생성하여 HAProxy나 Nginx 같은 소프트웨어 로드밸런서를 직접 구축할 수도 있다. 하지만 이 경우 추가적인 인프라 리소스 및 운영 관리 비용이 발생한다.
  • 이를 해결하기위해 GCP, AWS, Azure와 같은 클라우드 플랫폼에서는 해당 클라우드 플랫폼의 Native Load Balancer를 제공하며, Kubernetes는 이러한 클라우드 플랫폼의 Native Load Balancer와의 통합을 지원한다.
  • 단순히 Service의 타입을 LoadBalancer로 바꾸기면 해도 Kubernetes가 클라우드의 네이티브 로드밸런서를 자동으로 프로비저닝하여 외부 트래픽을 분산시켜 주며 해당 로드밸런서로 진입하기 위한 URL또한 부여해준다. (물론 환경에 따라 추가적인 설정이 어느정도 필요한 경우도 있다)
  • 하지만, 이는 이를 지원하는 클라우드 플랫폼에서만 가능하다. 지원하지 않는 플랫폼에서 구성한다면 NodePort와 다를 것이 없으며 Node 레벨의 로드밸런싱 기능도 수행하지 않는다.

Yaml​

# service-definition.yaml
apiVersion: v1
kind: Service
metadata:
  name: myapp-service
spec:
  types: LoadBalancer
  ports:
  - targetPort: 80
    port: 80
    nodePort: 30008
  selector:
    app: myapp
    type: front-end
  • spec
    • types: LoadBalancer
