Scheduler Profile

Scheduler Profile​

Multi Scheduler 방식의 문제점​

  1. 각각 독립된 프로세스(Pod이든, 프로세스이든)와 config 파일이 필요하다. -> 운영의 복잡도가 증가한다.
  2. Race Condition 위험 -> 하나의 Pod 배치에 여러 스케줄러가 관여하는 경쟁적 상태가 되는 문제가 발생할 수 있다. (일반적으로는 Pod가 스케줄러를 지정하기 때문에 잘 발생하지 않지만, 커스텀 스케줄러의 구현 중 여러 변수로 인한 리스크를 말하는 것)

Scheduler Profile​

  • 이러한 문제점을 해결하기 위해서 Scheduler Profile 방식이 도입되었다. (kubernetes 1.18 ~)
  • Scheduler Profile 방식은 하나의 스케줄러 안에서 여러 Profile을 지정하여, Pod들이 필요에따라, Profile을 선택하여, 마치 여러 스케줄러를 선택적으로 사용하는 것과 같은 효과를 낸다.
  • Scheduler Profile 방식은 각 Profile에서 어떠한 Plugin을 채택/제외할지 선택하는 방법으로 적용된다.
  • Plugin은 Kubernetes Scheduling 과정의 각 단계에서 적용되며, 사용자 커스텀으로 개발하여 적용할 수 도 있다.
  • Plugin을 이해하기 위해서는 Kubernetes Scheduling 과정을 이해해야한다.
정보

결정적으로, Custom Scheduler를 하나 만들기 위해서는 A ~ Z 까지의 로직을 직접 개발하고 빌드하고 실행시켜야한다. 하지만, Scheduler Profile의 경우에는 따로 로직을 작성하지 않고, 이미 개발되어있는 여러 플러그인들을 조합하여 사용(혹은 조금 수정하여 사용)하여 훨씬 편리하게 사용할 수 있다. (그러나, 커스텀 자유도는 낮음)

Kubernetes Scheduling 과정​

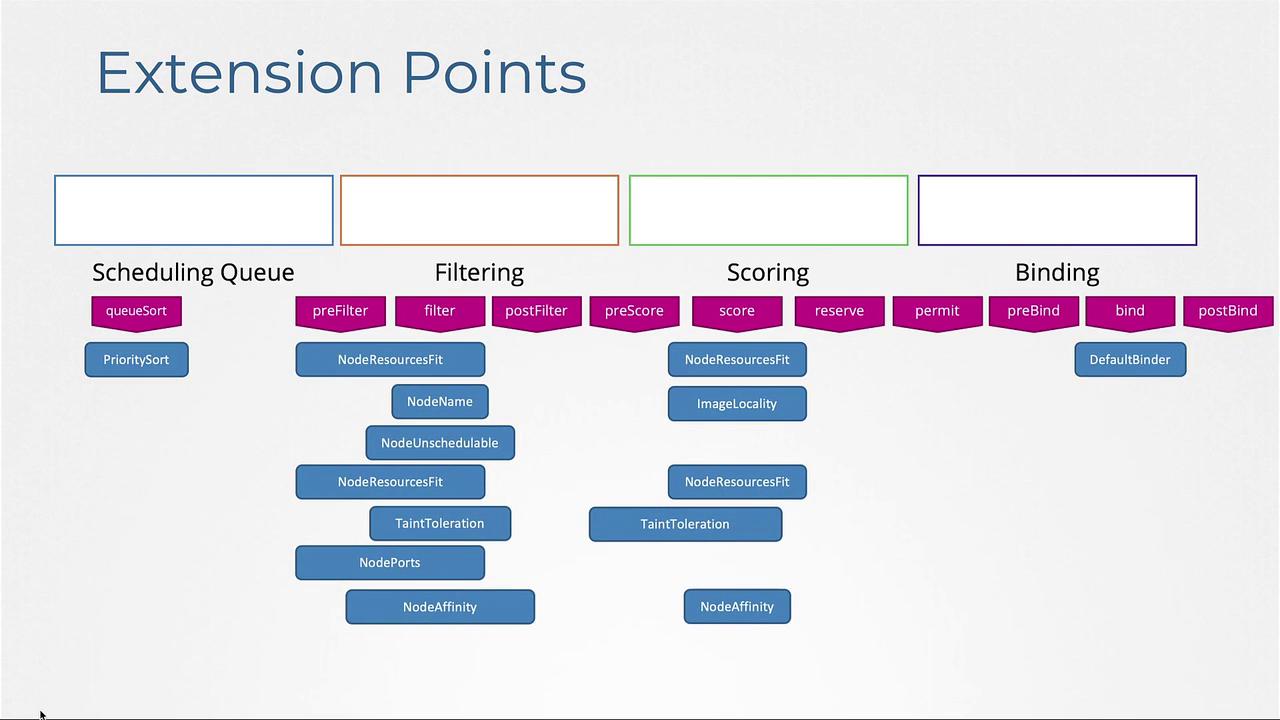

scheduler-profile1

Stages​

  1. Scheduling Queue
    • Pod는 우선 queue에 들어가며, 우선순위에 따라 스케줄링된다.
    • 대표적인 플러그인
      • PrioritySort: Pod의 우선순위 value에 따라 정렬한다.
  2. Filtering
    • Pod를 수용할 수 없는 노드를 제외하는 단계이다.
    • 대표적인 플러그인
      • Node Resources Fit: CPU/메모리 부족한 노드를 제외
      • NodeName: Pod에 특정 nodeName이 있으면 해당 노드만 허용
      • NodeUnschedulable: 노드의 unschedulable 플래그가 true이면 제외한다.
      • 이외에도 TaintToleration, NodePorts, NodeAffinity 등의 다양한 플러그인 존재
  3. Scoring
    • 남은 노드 중 가장 적절한 노드를 점수화하여 선택하는 단계이다.
    • 이 단계는 특정 노드를 제외한다거나 배치하는 단계가 아니라, 점수만 매기는 단계이다.
    • 대표적인 플러그인
      • Node Resources: Pod 배치 후 남는 자원량을 기준으로 점수화
      • Image Locality: 이미지가 이미 존재하는 노드에 높은 점수
      • 이외에도 TaintToleration, NodeAffinity 등 존재
  4. Binding
    • 실제로Pod를 노드에 바인딩한다.
    • 대표적인 플러그인
      • DefaultBinder: Pod를 앞선 과정에서 정해진 기준들에 따라 노드에 바인딩하는 플러그인

Extension Points​

Extension Points는 스케줄링의 각 Stage마다 플러그인이 어떤 시점에 실행될지를 명확히 지정해둔 인터페이스이다.

  • Scheduling Queue
    • queueSort: 대기 중인 Pod들의 우선순위 기반 정렬 순서를 결정
  • Filtering
    • preFilter: 본격적인 필터링 전에 Pod 정보 전처리 및 스케줄링 불가 조건을 빠르게 검사
    • filter: Pod 요구사항을 만족하지 못하는 부적합한 노드를 제외시키는 핵심 단계
    • postFilter: 필터링 후 적합한 노드가 없을 때 preemption 등을 통해 상황을 해결하려 시도하는 단계
  • Scoring
    • preScore: 노드 점수 계산 전에 필요한 데이터 준비나 사전 계산을 수행하는 단계
    • score: 필터링된 노드들 중 가장 적합한 노드를 찾기 위해 노드별 적합도 점수를 매기는 단계
    • reserve: Pod이 선택한 노드의 리소스나 볼륨을 임시 예약하여 다른 Pod이 사용하지 못하게 하는 단계
  • Binding
    • permit: 바인딩 직전에 Pod이 진행하는 것을 최종적으로 허용하거나 지연시킬 수 있는 단계
    • preBind: 볼륨 마운트 정보 추가 등 바인딩 직전 노드에 종속적인 최종 준비 작업을 수행하는 단계
    • bind: 선택된 노드에 Pod을 실제로 할당하도록 API 서버에 요청을 보내는 단계
    • postbind: 바인딩 성공 후 사후 정리 또는 알림 로직을 실행하는 단계

Yaml​

Profile​

apiVersion: kubescheduler.config.k8s.io/v1
kind: KubeSchedulerConfiguration
profiles:
- schedulerName: my-scheduler-1
  plugins:
    score:
      disabled:
        - name: TaintToleration
      enabled:
        - name: MyCustomPluginA
          name: MyCustomPlubinB

- schedulerName: my-scheduler-2
  plugins:
    preScore:
      disabled:
        - name: '*'
    score:
      disabled:
      - name: '*'

- schedulerName: my-scheduler-3
  • apiVersion: kubescheduler.config.k8s.io/v1
  • kind: KubeSchedulerConfiguration
  • profiles:
    • schedulerName: 정의할 Profile의 이름
    • plugins: 활성/비활성 할 플로그인들을 나열하는 위치

Pod​

apiVersion: v1
kind: Pod
metadata:
  name: nginx
spec:
  containers:
  - image: nginx
  schedulerName: my-scheduler-1
  • spec
    • schedulerName: 여기에 스케줄러 이름 대신 Profile 이름 작성하면 된다.

Multi Scheduler vs Scheduler Profile​

구분Multi SchedulerScheduler Profile
구조스케줄러 프로세스를 여러 개 실행단일 스케줄러 내부에서 여러 Profile 사용
스케줄링 로직 자유도매우 높음 — 스케줄링 알고리즘 전체 재작성 가능중간 — Kubernetes Scheduling Framework의 Extension Points 범위 내에서만 커스터마이징 가능
플러그인 기반 여부플러그인 기반 아님. 로직 자체를 직접 구현해야 함플러그인 기반. 각 Stage(preFilter, filter, score 등)별로 조합 가능
HA 구성스케줄러별로 따로 구성해야 함단일 스케줄러만 구성하면 전체 Profile에 자동 적용
모니터링/로그 관리스케줄러 개수만큼 분산됨하나의 스케줄러에서 통합 관리
Kubernetes 권장 여부권장하지 않음 (구버전 방식)공식 권장 방식 (1.18+ 기본 구조)
Pod 스케줄링 방식Pod에서 schedulerName을 스케줄러 개수만큼 지정Pod에서 schedulerName을 Profile 이름으로 지정
